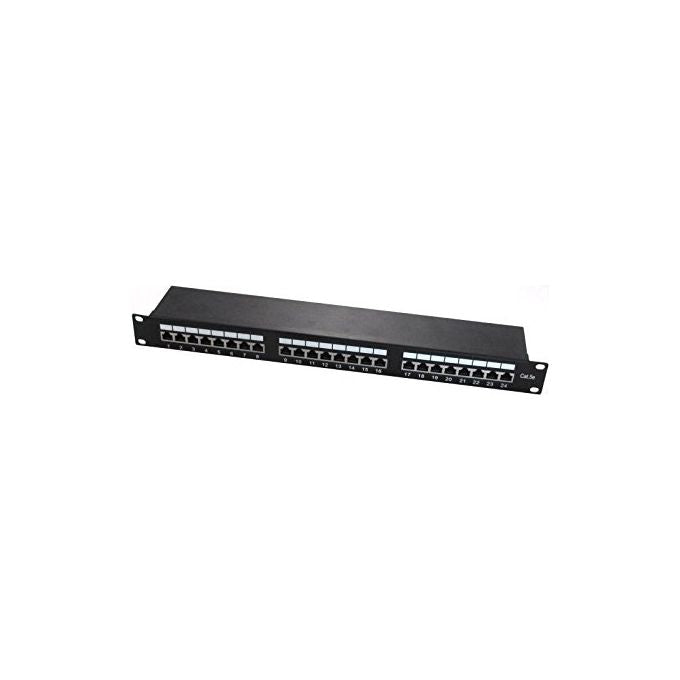

WP WPC-PAN-5F-24 Pannello Patch 19'' 1U 24 Porte RJ45 Cat5e STP colore Nero

Il WP Europe Pannello Patch 19'' Cat.5e STP 24 Porte RJ45 WPC-PAN-5F-24 è una soluzione per il cablaggio strutturato in armadi rack standard, disponibile nella sezione Accessori Armadi Rack di Yeppon, dove puoi confrontarlo con altri componenti della stessa famiglia.

WP Europe Pannello Patch 19'' Cat.5e STP 24 Porte RJ45

Design e materiali

Il pannello patch WPC-PAN-5F-24 è realizzato in metallo con uno spessore di 1,5 mm, una scelta costruttiva che garantisce rigidità strutturale e resistenza meccanica nel tempo, anche in ambienti ad alta densità di cablaggio dove i pannelli sono soggetti a frequenti operazioni di inserimento e rimozione dei connettori. La finitura è in colore nero RAL 9005, una tonalità standard nel settore del networking professionale che si integra senza discontinuità visiva con armadi rack e patch panel di altri produttori.

Il formato è 19 pollici (48,3 cm), compatibile con tutti gli armadi rack standard del settore. Loccupazione verticale è di 1U, pari a circa 4,45 cm di altezza, il che consente di ottimizzare lo spazio disponibile nellarmadio anche nelle installazioni più dense. Il pannello ospita 24 porte RJ45 disposte su una singola fila, con un layout ordinato che facilita lidentificazione rapida di ogni connessione.

Sul retro è presente una staffa rimovibile per il fissaggio dei cavi con fascette, una soluzione che contribuisce a mantenere il cablaggio in ordine e a ridurre le tensioni meccaniche sui connettori LSA. Questa caratteristica è particolarmente utile nelle installazioni con molti cavi, dove la gestione del cablaggio posteriore è determinante per la manutenibilità dellimpianto nel lungo periodo. Il peso del pannello è di circa 1,64 kg nella confezione, un valore coerente con la struttura metallica e con le dimensioni del prodotto. La confezione ha dimensioni di 50,2 cm × 12,8 cm × 5,4 cm, adatte al trasporto e allo stoccaggio in magazzino.

Prestazioni e funzionalità

Il pannello patch WP Europe WPC-PAN-5F-24 è certificato per la categoria Cat.5e con schermatura STP (Shielded Twisted Pair), il che significa che ogni porta è in grado di gestire trasmissioni dati fino a 1 Gbps su distanze fino a 100 m, con una larghezza di banda di 100 MHz. La schermatura STP riduce le interferenze elettromagnetiche esterne, rendendolo adatto a installazioni in ambienti industriali o in prossimità di apparecchiature che generano disturbi elettrici.

Le 24 porte RJ45 schermate sono predisposte per il collegamento LSA (tool-less o con apposito attrezzo di terminazione), un sistema di connessione a spostamento di isolante ampiamente diffuso nel cablaggio strutturato professionale. Questo tipo di terminazione garantisce una connessione affidabile e ripetibile, riducendo il rischio di errori durante linstallazione. La codifica dei colori segue lo standard EIA/TIA 568 A e B, consentendo allinstallatore di scegliere lo schema di cablaggio più adatto allimpianto esistente senza dover ricorrere a adattatori o conversioni.

Il pannello è conforme agli standard internazionali ISO/IEC 11801 e EN 50173, i riferimenti normativi europei per il cablaggio strutturato negli edifici commerciali e industriali. La conformità a questi standard assicura linteroperabilità con altri componenti certificati e la validità dellimpianto in caso di collaudo o certificazione della rete. Il formato 19 pollici e loccupazione di 1U lo rendono compatibile con armadi rack standard da 483 mm, sia a pavimento che a parete. Con 24 porte disponibili su un singolo rack unit, il pannello offre una densità di connessione elevata, permettendo di gestire fino a 24 connessioni in soli 4,45 cm di spazio verticale.

Esperienza duso e vantaggi

Nella pratica quotidiana di un installatore o di un responsabile IT, il pannello patch WPC-PAN-5F-24 si distingue per la semplicità di installazione e per la facilità di gestione nel tempo. La staffa posteriore rimovibile per il fissaggio dei cavi con fascette consente di organizzare il cablaggio in modo ordinato fin dalla prima installazione, riducendo il tempo necessario per interventi successivi di manutenzione o riconfigurazione. In un armadio rack con più pannelli, la possibilità di identificare rapidamente ogni porta grazie al layout a 24 porte su fila singola e alla codifica colori EIA/TIA 568 A e B si traduce in un risparmio concreto di tempo durante le operazioni di troubleshooting.

La schermatura STP è un vantaggio tangibile in ambienti dove la qualità del segnale è critica: riduce le interferenze elettromagnetiche e contribuisce a mantenere le prestazioni di rete stabili anche in presenza di cavi di alimentazione o apparecchiature industriali nelle vicinanze. Con una capacità di 24 porte in soli 1U di spazio, questo pannello permette di concentrare la gestione di un intero piano o di unarea di lavoro in un unico punto fisico dellarmadio, semplificando la topologia dellimpianto.

La conformità agli standard ISO/IEC 11801 e EN 50173 è un elemento di valore anche in fase di collaudo: gli impianti realizzati con componenti certificati superano più facilmente le verifiche strumentali e sono documentabili in modo completo. Il materiale metallico con spessore di 1,5 mm assicura che il pannello mantenga la propria forma anche dopo anni di utilizzo intensivo, senza deformazioni che potrebbero compromettere lallineamento delle porte o la tenuta dei connettori. Per chi gestisce reti in ambienti professionali, la combinazione di densità di connessione (24 porte per 1U), schermatura STP e conformità normativa rende questo pannello una scelta solida per installazioni di cablaggio strutturato destinate a durare nel tempo.
