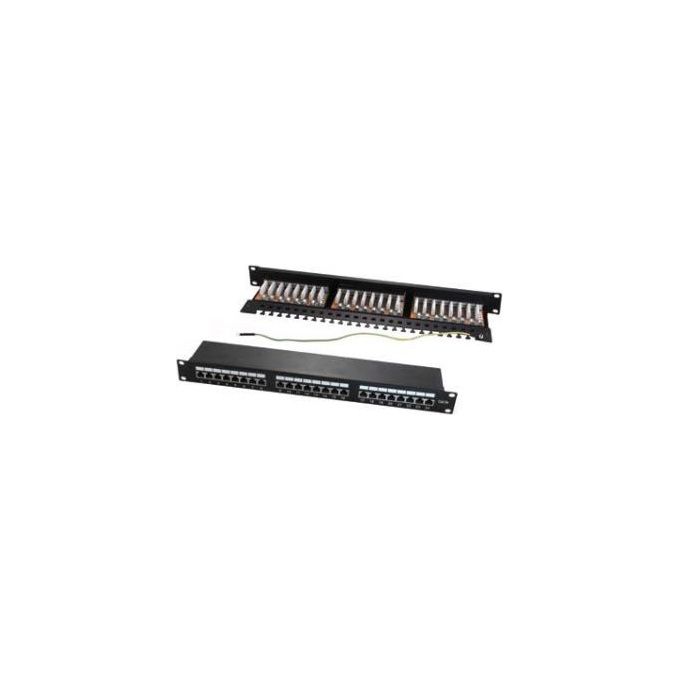

WP WPC-PAN-6AF-24 Pannello Patch Cat.6A 24 Porte RJ45 1U Schermato colore Nero

Il pannello patch WP WPC-PAN-6AF-24 è una soluzione professionale per il cablaggio strutturato in rack, disponibile nella sezione Switch di Yeppon, dove puoi confrontarlo con altri componenti per infrastrutture di rete. Con 24 porte RJ-45 Cat.6A schermate U/FTP e formato 1U per rack standard da 48,3 cm (19''), questo pannello è progettato per ambienti che richiedono ordine, affidabilità e prestazioni elevate.

WP Pannello Patch Cat.6A STP 24 Porte RJ45 1U

Design e materiali

Il pannello patch WPC-PAN-6AF-24 è realizzato in acciaio SECC (Steel Electrolytic Cold-rolled Coil) con spessore di 1,5 mm, un materiale che garantisce rigidità strutturale e resistenza meccanica nel tempo, adatto allinstallazione in ambienti tecnici come armadi rack di data center, server room e impianti di cablaggio professionale. La finitura è in colore nero RAL 9005, una tonalità standard nel settore del networking che assicura uniformità visiva allinterno del rack e facilita lidentificazione dei pannelli allinterno di infrastrutture complesse.

Il formato è 1U, ovvero occupa una singola unità rack in altezza, pari a circa 4,45 cm, consentendo un utilizzo razionale dello spazio verticale disponibile nellarmadio. La larghezza è quella standard per rack da 48,3 cm (19''), garantendo compatibilità con la grande maggioranza degli armadi rack presenti sul mercato. Le 24 porte sono distribuite su ununica fila frontale, con spaziatura regolare che facilita linserimento e la rimozione dei cavi patch senza rischio di interferenze meccaniche tra le prese adiacenti.

Sul retro è presente una staffa posteriore rimovibile per il fissaggio dei cavi con fascette, una soluzione che contribuisce a mantenere lordine del cablaggio e a ridurre lo stress meccanico sui connettori. La struttura metallica da 1,5 mm di spessore conferisce al pannello una solidità che lo rende adatto anche a installazioni soggette a vibrazioni o a frequenti operazioni di manutenzione. Il peso contenuto del pannello, coerente con le dimensioni 1U, non incide in modo significativo sul carico complessivo del rack.

Prestazioni e funzionalità

Il pannello patch WP WPC-PAN-6AF-24 è certificato Cat.6A, lo standard attuale per reti Ethernet ad alta velocità, e supporta applicazioni Ethernet, Fast Ethernet e Gigabit Ethernet, garantendo larghezze di banda adeguate alle infrastrutture di rete più esigenti. La schermatura U/FTP (Unshielded/Foiled Twisted Pair) protegge ogni singola coppia di conduttori con uno schermo in alluminio, riducendo le interferenze elettromagnetiche (EMI) e la diafonia tra i cavi, un aspetto fondamentale in ambienti con alta densità di cablaggio.

Le 24 porte RJ-45 schermate (STP) sono collegate su strisce LSA con codici colore secondo gli standard EIA/TIA 568 A e B, i due schemi di cablaggio più diffusi a livello internazionale. Questa doppia compatibilità consente allinstallatore di scegliere lo schema più adatto allimpianto esistente senza dover ricorrere ad adattatori o componenti aggiuntivi. Il pannello è compatibile con inseritori 110 e krone, ampliando ulteriormente le opzioni di terminazione disponibili.

Dal punto di vista della compatibilità con i cavi, il pannello accetta conduttori rigidi e flessibili con sezione compresa tra 22 e 26 AWG, un intervallo che copre la maggior parte dei cavi Cat.6A disponibili sul mercato. La conformità agli standard ISO/IEC 11801 e EN 50173 garantisce che il pannello soddisfi i requisiti normativi europei e internazionali per il cablaggio strutturato, un requisito indispensabile in installazioni certificate. Il codice MPN WPC-PAN-6AF-24 identifica univocamente questo modello allinterno della gamma WP Europe, facilitando la ricerca di ricambi e la documentazione dellimpianto. Con 24 porte disponibili in soli 4,45 cm di altezza rack (1U), la densità di connessioni per unità di spazio è elevata, permettendo di gestire fino a 24 collegamenti in un ingombro verticale minimo.

Esperienza duso e vantaggi

Installare il pannello patch WP WPC-PAN-6AF-24 in un rack standard da 48,3 cm (19'') significa poter gestire fino a 24 connessioni di rete in un unico punto fisico, con unorganizzazione del cablaggio che semplifica notevolmente le operazioni di manutenzione, troubleshooting e riconfigurazione dellimpianto. La presenza delle strisce LSA con doppia codifica colore EIA/TIA 568 A e B riduce il rischio di errori durante la terminazione dei cavi, rendendo il lavoro più rapido anche per chi opera in condizioni di scarsa illuminazione o in spazi ristretti.

La staffa posteriore rimovibile per il fissaggio con fascette è un dettaglio pratico che fa la differenza nella gestione quotidiana del rack: i cavi rimangono ordinati, lo stress meccanico sui connettori è ridotto e le operazioni di sostituzione di un singolo cavo non richiedono di smontare lintera infrastruttura. La compatibilità con cavi da 22 a 26 AWG, sia rigidi che flessibili, significa che il pannello si adatta ai cavi già presenti nellimpianto senza necessità di sostituire il cablaggio esistente.

La schermatura U/FTP di ogni porta garantisce che le 24 connessioni mantengano prestazioni stabili anche in ambienti con elevata densità di cavi o in prossimità di apparecchiature che generano interferenze elettromagnetiche, come alimentatori, UPS o motori. Questo si traduce in connessioni più stabili e in una riduzione degli errori di trasmissione, con benefici diretti sulla qualità del servizio di rete. Il formato 1U consente di installare più pannelli in verticale nello stesso rack, scalando la capacità di connessione in modo modulare: ad esempio, quattro pannelli WPC-PAN-6AF-24 occupano solo 4U e offrono 96 porte totali, mantenendo limpianto compatto e facilmente documentabile. La conformità agli standard ISO/IEC 11801 e EN 50173 semplifica inoltre le procedure di certificazione dellimpianto, un requisito sempre più richiesto in ambito aziendale e istituzionale.
