StarTech PS74ADF-SERIAL-CARD Scheda Seriale PCIe a 4 Porte RS232 RS422 RS485 DB9 con Chipset Asix AX99100 UART 16C1050 Alimentazione Configurabile SATA Staffa Standard e a Basso Profilo Compatibile Windows Linux Protezione ESD colore Nero

La StarTech Scheda Seriale PCIe A 4 Porte RS232/RS422/RS485 (PS74ADF-SERIAL-CARD) è una soluzione di espansione per comunicazioni seriali, disponibile nella sezione Schede PC di Yeppon, dove puoi confrontarla con altri adattatori della stessa categoria.

StarTech Scheda Seriale PCIe 4 Porte RS232/RS422/RS485

Design e materiali

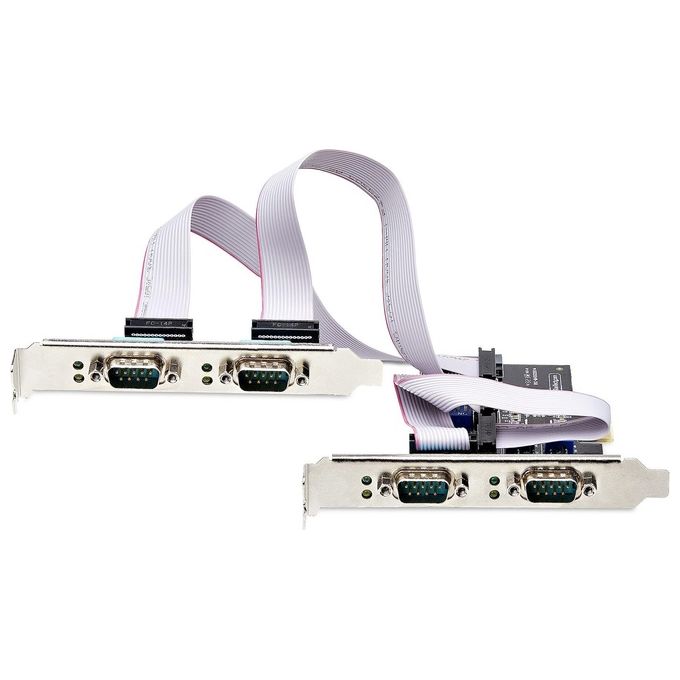

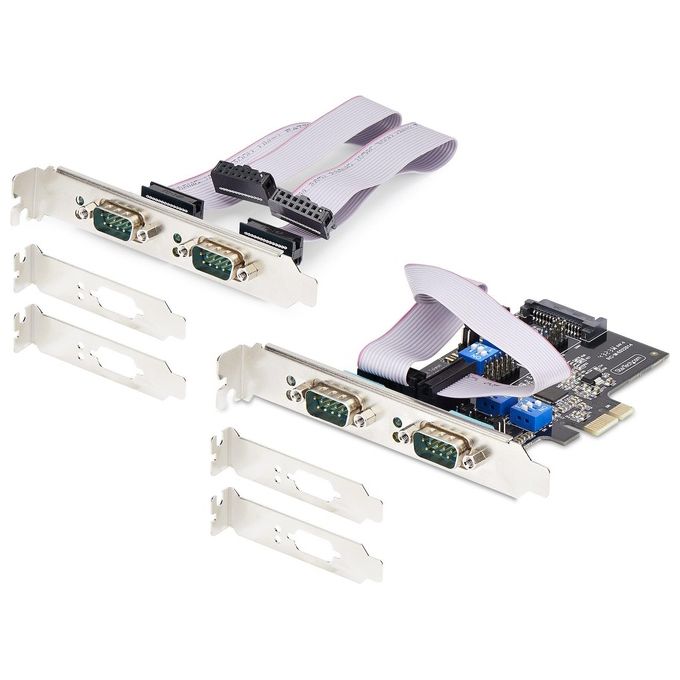

La StarTech PS74ADF-SERIAL-CARD è progettata per integrarsi in modo ordinato allinterno di un case desktop standard o di un sistema Small Form Factor (SFF), grazie alla doppia dotazione di staffe incluse nella confezione. La scheda viene fornita con due staffe a profilo standard preinstallate e quattro staffe a basso profilo intercambiabili, che permettono di adattarla a chassis compatti senza alcuna modifica aggiuntiva. Questa flessibilità costruttiva la rende adatta a unampia varietà di configurazioni hardware, dai tower tradizionali ai mini-PC industriali.

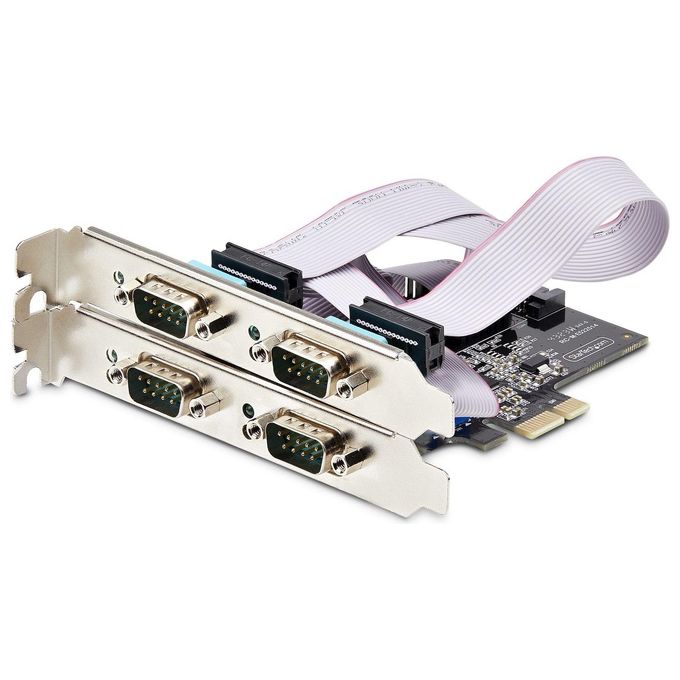

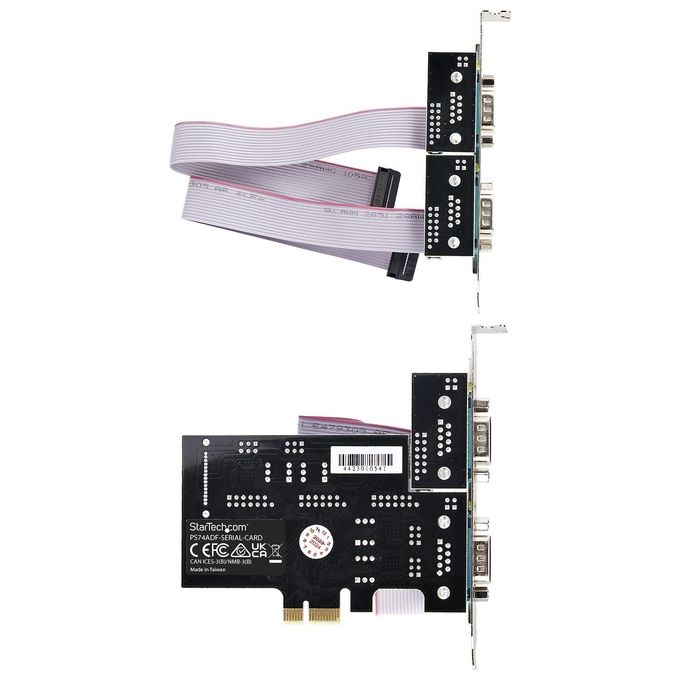

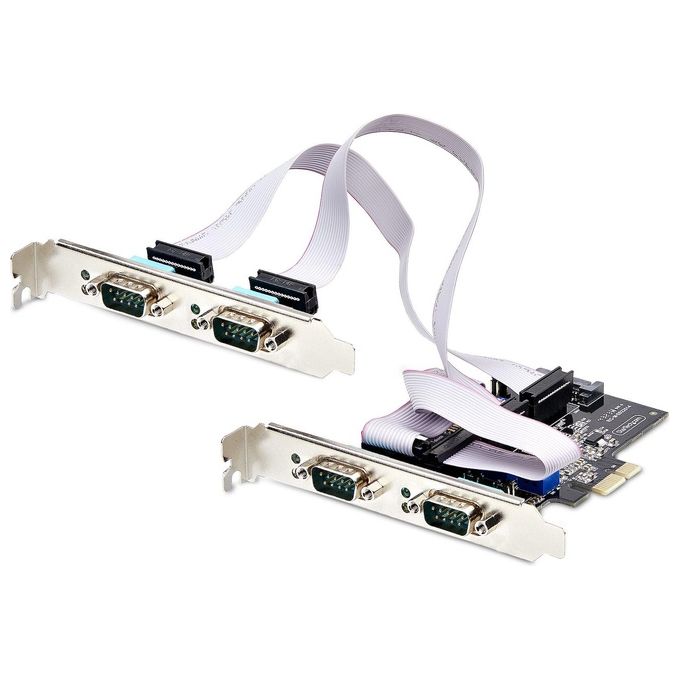

Le dimensioni della scheda sono contenute: 12,2 cm di lunghezza e 10,9 cm di larghezza, con unaltezza di soli 1,5 cm, per un peso di appena 0,059 kg. Queste misure la rendono compatibile con slot PCIe x1 standard senza occupare spazio eccessivo allinterno del case. Il PCB ospita quattro connettori DB9 a 9 pin disposti in modo ordinato sul pannello posteriore, garantendo un accesso diretto e stabile ai cavi seriali.

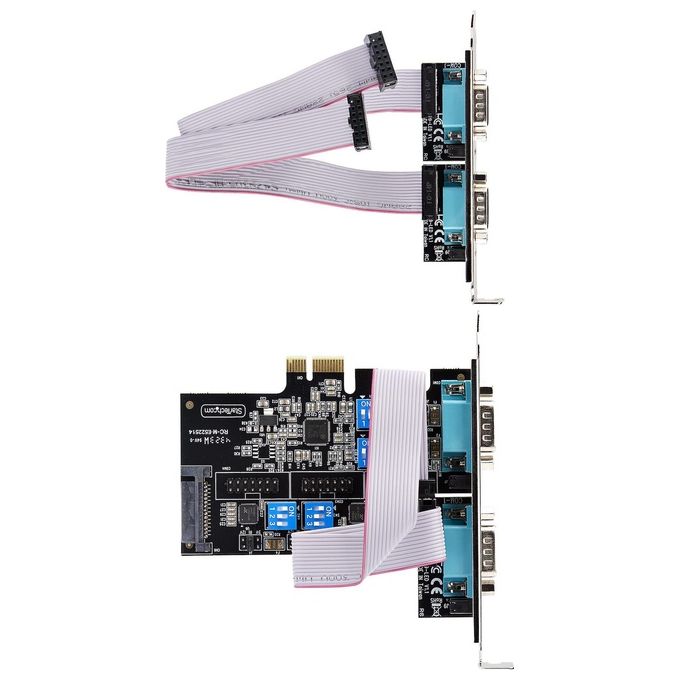

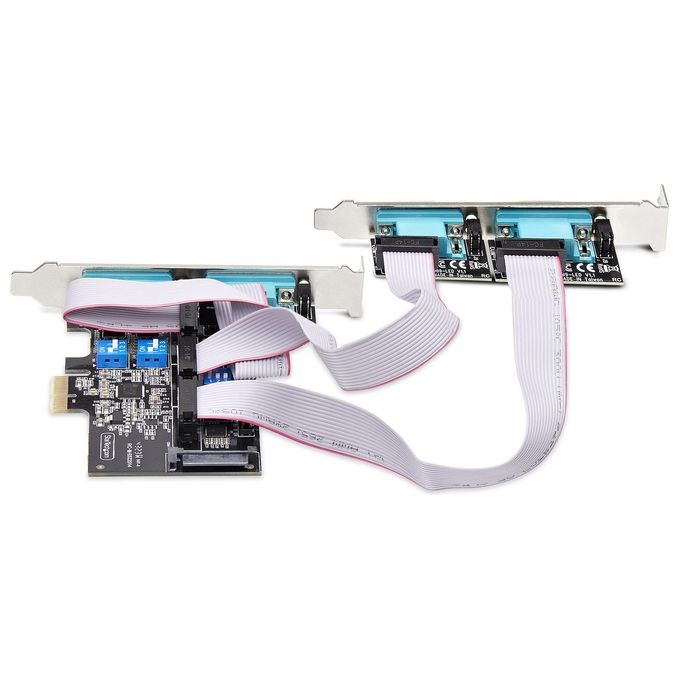

La costruzione integra interruttori DIP fisici per la configurazione indipendente di ciascuna porta, oltre a jumper per la gestione dellalimentazione sul pin 9. Ogni porta è dotata di un indicatore LED dedicato per il monitoraggio visivo in tempo reale dellattività di trasmissione e ricezione dei dati. Questi elementi costruttivi rendono la scheda facilmente configurabile anche in ambienti operativi dove laccesso al software di gestione non è immediato. La conformità TAA (Trade Agreements Act) attesta il rispetto degli standard qualitativi richiesti per forniture in ambito istituzionale e governativo, a conferma della solidità costruttiva del prodotto.

Prestazioni e funzionalità

La scheda seriale PCIe a 4 porte StarTech PS74ADF-SERIAL-CARD si basa sul chipset Asix AX99100, compatibile con gli standard UART 16C450, 16C550, 16C650, 16C750 e 16C950, garantendo unampia retrocompatibilità con i sistemi esistenti. Linterfaccia host è PCIe 2.0 x1, che assicura una connessione stabile e veloce con la scheda madre senza richiedere slot dedicati di fascia alta.

Ogni porta DB9 può essere configurata in modo completamente indipendente per operare in modalità RS-232, RS-422 o RS-485 (a 2 o 4 conduttori), tramite gli interruttori DIP integrati. Questa flessibilità consente di collegare simultaneamente dispositivi con protocolli seriali diversi, eliminando la necessità di schede separate. La velocità di trasmissione massima raggiunge 921,6 Kbps per porta, un valore che garantisce comunicazioni rapide e affidabili anche in applicazioni industriali con elevato traffico dati.

Il buffer FIFO da 256 byte per porta riduce il carico sulla CPU durante le trasmissioni intensive, migliorando la stabilità del sistema anche in scenari multi-porta ad alto utilizzo. La funzione di ritenzione COM preserva lassegnazione delle porte seriali al riavvio del sistema, evitando la necessità di riconfigurare i dispositivi collegati ogni volta che il PC viene spento e riacceso — un vantaggio concreto in ambienti di produzione o automazione dove la continuità operativa è prioritaria.

Lalimentazione sul pin 9 è configurabile tramite jumper in tre modalità: 12V a 1,5A per porta, 5V a 1,5A per porta, oppure nessuna alimentazione (RI), con alimentazione ausiliaria fornita tramite connettore SATA. La protezione ESD di livello 4 tutela sia la scheda che i dispositivi collegati da scariche elettrostatiche, un requisito fondamentale in ambienti industriali. Le modalità di parità supportate includono pari, dispari, nessuna, spazio e segno, con configurazioni dati da 5 a 9 bit. La compatibilità è garantita con sistemi operativi Windows e Linux.

Esperienza duso e vantaggi

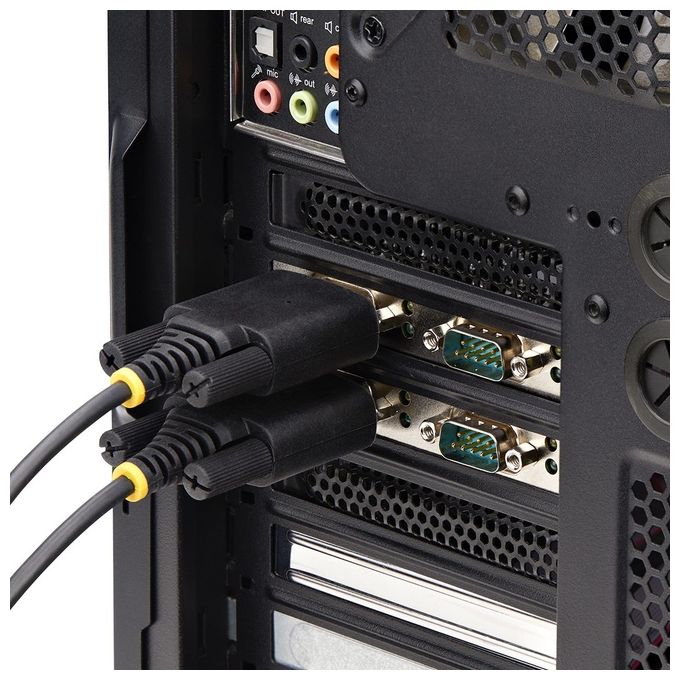

Installare la StarTech Scheda Seriale PCIe A 4 Porte significa poter continuare a utilizzare dispositivi seriali legacy — come terminali point-of-sale, PLC, scanner industriali, oscilloscopi e apparecchiature mediche — senza dover affrontare costosi aggiornamenti dellinfrastruttura esistente. In contesti di automazione di fabbrica o controllo di processo, dove i dispositivi seriali hanno cicli di vita molto lunghi, questa scheda rappresenta una soluzione concreta per mantenere operativa la strumentazione senza interruzioni.

La configurazione indipendente per porta tramite DIP switch fisici permette di adattare ciascuna delle quattro porte al protocollo richiesto dal dispositivo collegato — RS-232, RS-422 o RS-485 — senza intervenire sul software o sul sistema operativo. Questo approccio hardware riduce i tempi di setup e semplifica la gestione in ambienti con più dispositivi eterogenei collegati contemporaneamente.

Gli indicatori LED per ogni porta consentono di verificare visivamente lo stato di trasmissione e ricezione in tempo reale, facilitando la diagnosi di eventuali problemi di comunicazione senza dover ricorrere a strumenti software aggiuntivi. In un contesto di manutenzione o troubleshooting, questa funzione riduce i tempi di intervento in modo significativo.

La velocità massima di 921,6 Kbps per porta e il buffer FIFO da 256 byte garantiscono che le comunicazioni seriali avvengano in modo fluido anche quando tutte e quattro le porte sono attive contemporaneamente, senza degradare le prestazioni del sistema host. La funzione di ritenzione COM, poi, elimina la necessità di riconfigurare manualmente i dispositivi dopo ogni riavvio, un risparmio di tempo concreto in ambienti operativi continuativi. Le dimensioni compatte della scheda — 12,2 cm × 10,9 cm — e la compatibilità con staffe a basso profilo la rendono adatta anche a sistemi SFF installati in rack o postazioni con spazio limitato, ampliando notevolmente gli scenari di impiego.
