StarTech.com 2S232422485-PC-CARD Scheda Seriale PCIe a 2 porte RS232 RS422 RS485 DB9 UART 16C1050 Windows Linux TAA Compliant colore Nero

La scheda seriale PCIe a 2 porte StarTech.com con codice 2S232422485-PC-CARD è una soluzione di espansione per desktop e sistemi Small Form Factor, disponibile tra le Schede PC di Yeppon, che aggiunge due porte seriali DB9 con supporto RS-232, RS-422 e RS-485 tramite slot PCIe 2.0 x1.

StarTech.com Scheda Seriale PCIe a 2 Porte RS232/RS422/RS485

Design e materiali

La scheda è realizzata in formato compatto, pensata per integrarsi senza difficoltà sia in tower desktop standard sia in sistemi Small Form Factor (SFF). Le dimensioni della scheda sono 10,5 cm di profondità, 10,2 cm di larghezza e 1,6 cm di altezza, valori che la rendono compatibile con la grande maggioranza degli slot PCIe disponibili nei case moderni. Il peso contenuto di 0,057 kg facilita linstallazione senza esercitare pressione sullo slot della scheda madre.

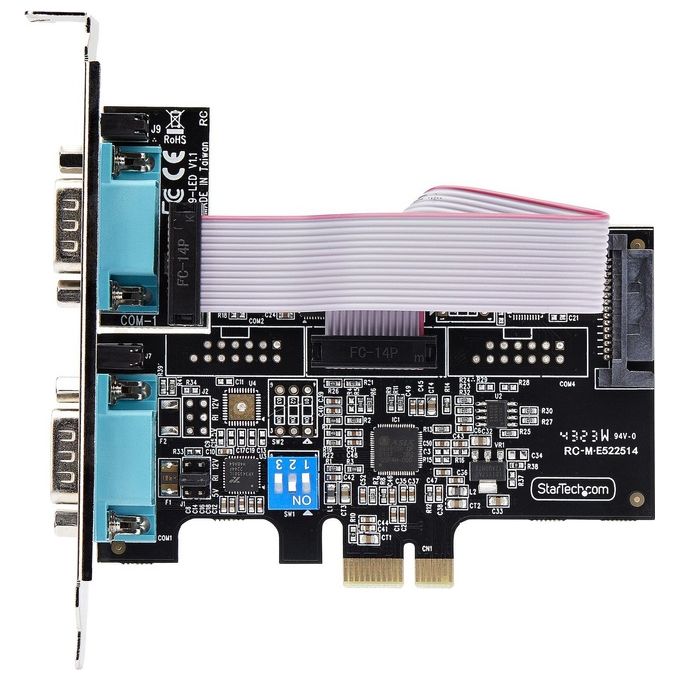

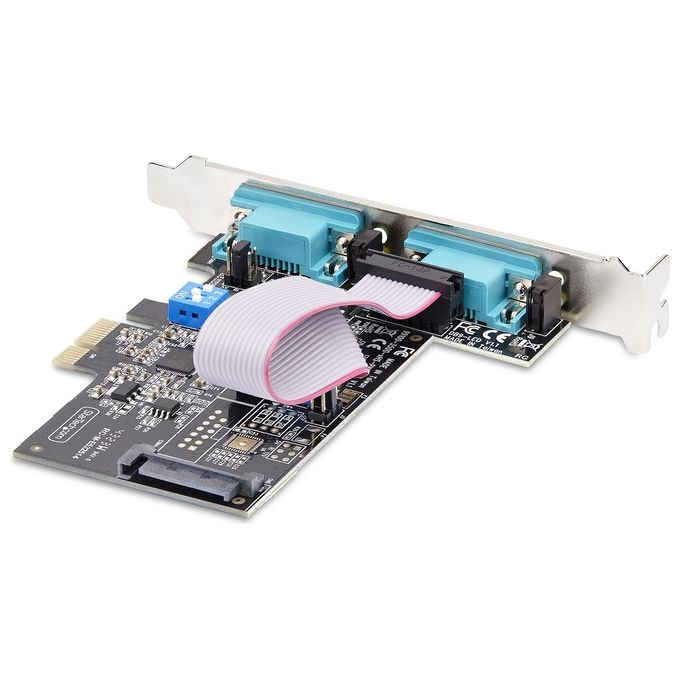

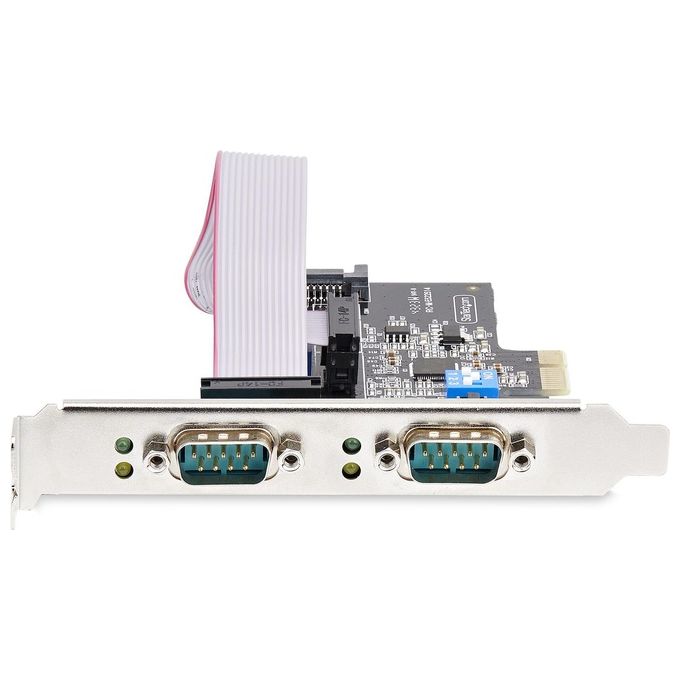

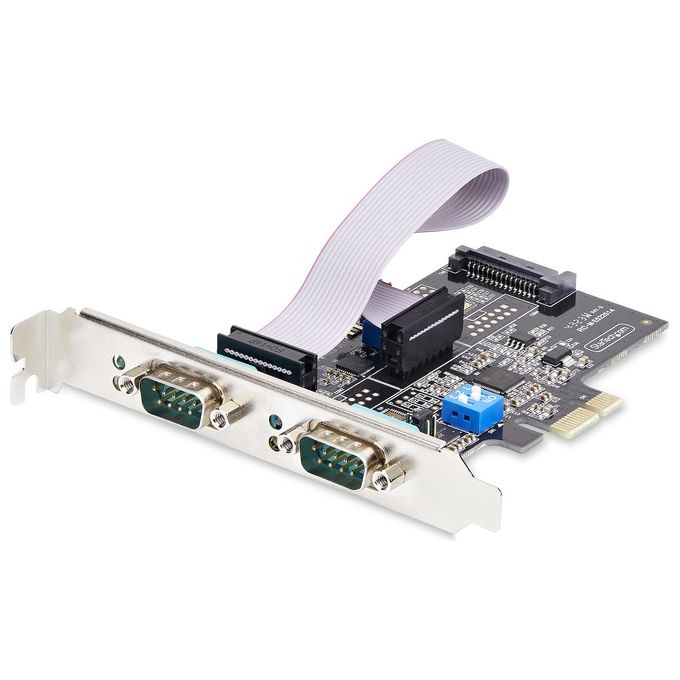

Il colore della PCB è nero, coerente con lestetica interna di sistemi professionali e workstation. La scheda è dotata di due connettori DB9 maschio sul pannello posteriore, che garantiscono una connessione fisica robusta e standardizzata con i dispositivi seriali. Ogni porta è affiancata da un indicatore LED dedicato, visibile dallesterno del case, che consente di monitorare in tempo reale lo stato di attività di ciascuna porta senza dover aprire il sistema.

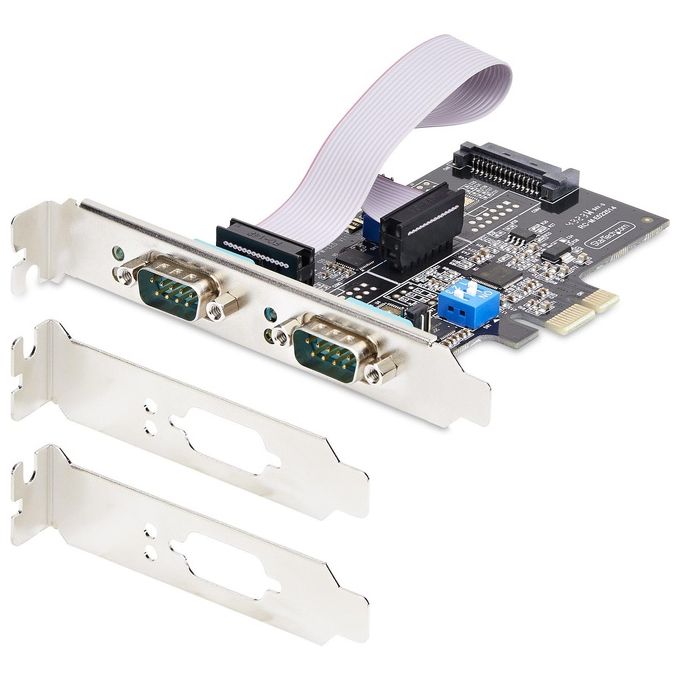

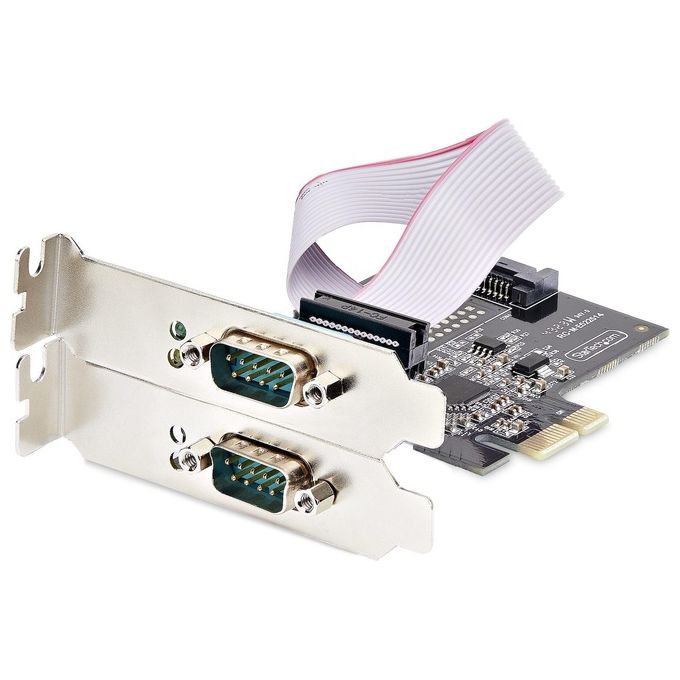

Nella confezione sono incluse staffe a basso profilo intercambiabili, che permettono di installare la scheda anche in case slim o half-height senza necessità di accessori aggiuntivi. È incluso anche un cavo a nastro e una guida rapida allinstallazione, così da rendere il processo di montaggio immediato anche per chi non ha esperienza specifica con schede di espansione. La confezione ha dimensioni di 17,4 cm × 14,4 cm × 3,2 cm e un peso totale di 0,148 kg, compatta e facile da riporre o trasportare.

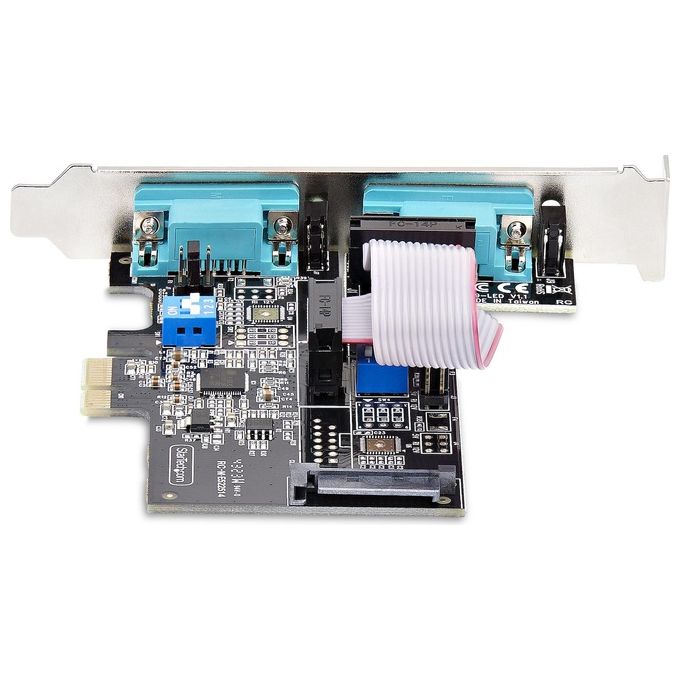

La qualità costruttiva rispetta le certificazioni RoHS e TAA (Trade Agreements Act), a conferma dellattenzione ai materiali utilizzati e alla conformità normativa richiesta in ambito professionale e istituzionale. Gli interruttori DIP integrati sulla scheda permettono la configurazione fisica delle porte senza strumenti aggiuntivi, contribuendo a una gestione ordinata e affidabile dellhardware.

Prestazioni e funzionalità

La scheda seriale StarTech.com 2S232422485-PC-CARD si interfaccia con il sistema tramite uno slot PCIe 2.0 x1, garantendo una connessione stabile e a bassa latenza con la scheda madre. Il chipset adottato è lASIX AX99100, abbinato a un controller UART 16C1050 che supporta un baud rate massimo di 921,6 Kbit/s: una velocità di trasmissione adeguata per la comunicazione con dispositivi industriali, strumentazione scientifica e apparecchiature mediche che richiedono trasferimenti dati seriali affidabili.

Il buffer FIFO da 256 byte per porta riduce il rischio di perdita di dati durante le comunicazioni ad alta frequenza, rendendo la scheda adatta anche ad ambienti con traffico seriale intenso. Le due porte DB9 possono essere configurate in modo indipendente tramite interruttori DIP per operare in modalità RS-232, RS-422 o RS-485 a 2 o 4 conduttori, offrendo flessibilità di impiego in scenari eterogenei senza dover sostituire lhardware.

La scheda supporta bit dati configurabili da 5 a 9, bit di stop da 1 a 2 (incluso 1,5) e parità Even, Odd, Mark, Space o None, coprendo lintera gamma di configurazioni richieste dai protocolli seriali legacy e moderni. Il controllo di flusso hardware è supportato, elemento fondamentale per garantire la sincronizzazione tra dispositivi con velocità di elaborazione diverse.

Lalimentazione sul pin 9 è configurabile tramite jumper integrati tra 12V (1,5A per porta), 5V (1,5A per porta) o nessuna alimentazione (modalità RI), consentendo di alimentare direttamente dispositivi periferici che lo richiedono senza cablaggio aggiuntivo. La protezione ESD di livello 4 fino a 15 kV tutela la scheda e i dispositivi collegati da scariche elettrostatiche, un requisito importante in ambienti industriali o di laboratorio. Il range di temperatura operativa va da 0 a 70 °C, con stoccaggio fino a -20 °C e 80 °C, e umidità operativa tra il 20% e l80%.

La compatibilità software copre Windows 7, 8.1, 10 e 11 (incluse le versioni Enterprise e Pro x64), Windows Server 2016, 2019 e 2022, oltre a Linux, rendendola adatta a infrastrutture IT eterogenee senza necessità di driver proprietari complessi.

Esperienza duso e vantaggi

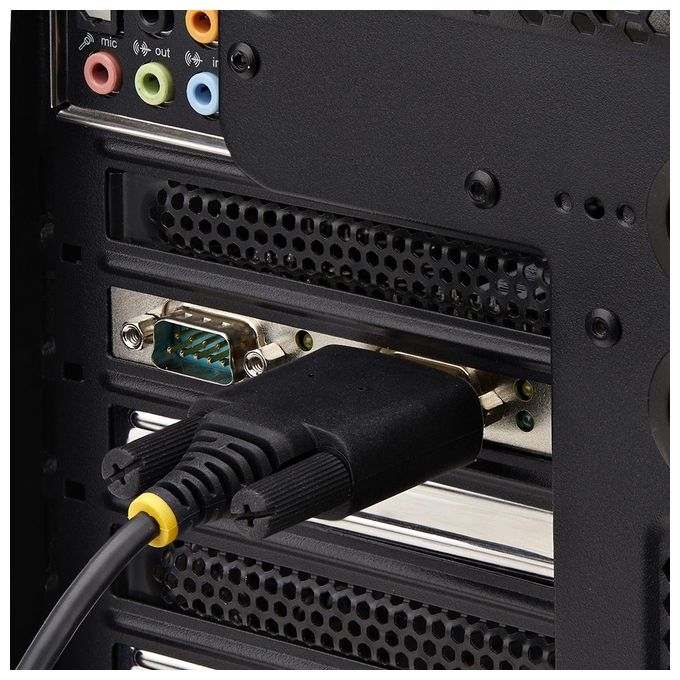

Installare questa scheda significa aggiungere in pochi minuti due porte seriali completamente funzionali a un computer che ne è privo, senza interventi software complessi. La guida rapida inclusa nella confezione accompagna lutente passo dopo passo, e la compatibilità con Windows e Linux garantisce che i driver siano disponibili senza ricerche aggiuntive.

Grazie alle staffe a basso profilo incluse, la scheda si adatta sia ai case ATX standard sia ai sistemi SFF o slim desktop, che sono sempre più diffusi in ambienti aziendali e industriali dove lo spazio è limitato. Non è necessario acquistare accessori separati: tutto il necessario per linstallazione è già nella confezione.

La possibilità di configurare ciascuna delle due porte in modo indipendente — scegliendo tra RS-232, RS-422 e RS-485 — consente di collegare contemporaneamente dispositivi con protocolli diversi, come un terminale point-of-sale su RS-232 e un PLC industriale su RS-485, senza dover gestire schede separate. Questo riduce i costi di infrastruttura e semplifica il cablaggio in ambienti con più periferiche seriali.

Il buffer FIFO da 256 byte per porta e il baud rate fino a 921,6 Kbit/s assicurano che le comunicazioni avvengano senza interruzioni anche quando il sistema è sotto carico, un vantaggio concreto in applicazioni di automazione industriale, controllo di macchinari CNC, acquisizione dati da sensori scientifici o gestione di apparecchiature mediche. La protezione ESD da 15 kV tutela linvestimento hardware in ambienti dove le scariche elettrostatiche sono un rischio reale, come officine, laboratori o reparti di produzione.

La conformità TAA rende questa scheda idonea per forniture a enti pubblici e istituzioni governative statunitensi, mentre la certificazione RoHS ne attesta la conformità alle normative ambientali europee. Con un peso di soli 0,057 kg e dimensioni di 10,5 × 10,2 × 1,6 cm, la scheda occupa il minimo spazio fisico allinterno del case, lasciando liberi gli altri slot per eventuali espansioni future.
