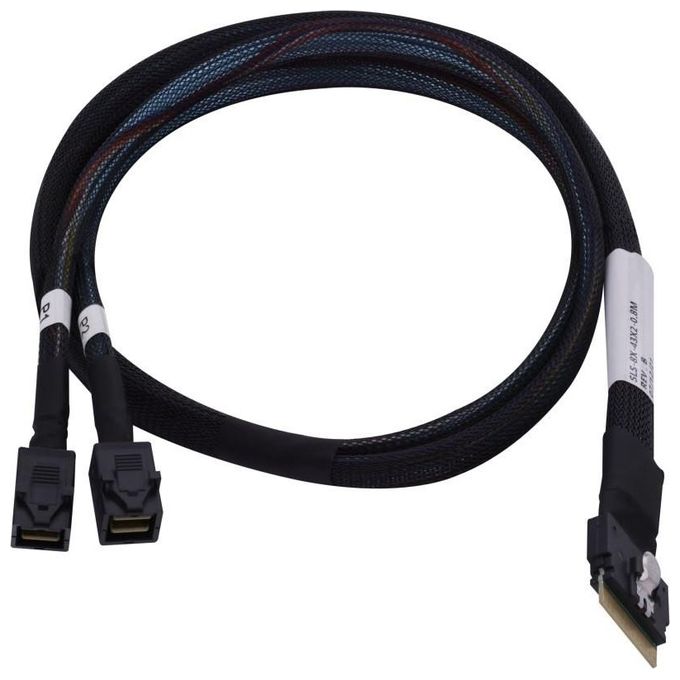

Microchip Technology 2304900-R Cavo SAS Interno 0,8 m SlimSAS ×8 (SFF-8654) a 2MiniSAS HD ×4 (SFF-8643) colore Nero

Il cavo SAS Microchip Technology 2304900-R da 0,8 m è una soluzione di connettività interna progettata per ambienti di storage professionale, disponibile nella sezione Cavi Sata di Yeppon, dove puoi confrontarlo con altri modelli della stessa categoria.

Microchip Technology Cavo SAS Interno SlimSAS a MiniSAS HD

Design e materiali

Il cavo Microchip Technology 2304900-R presenta una costruzione compatta e funzionale, pensata per linstallazione allinterno di server e sistemi di storage rack o tower. La colorazione nera, uniforme su tutta la lunghezza, si integra facilmente con linterno di qualsiasi chassis professionale, riducendo limpatto visivo e facilitando lidentificazione dei cavi durante le operazioni di manutenzione.

La lunghezza di 0,8 m rappresenta la misura ideale per collegare un adattatore montato su slot PCIe a un backplane posizionato nella parte anteriore o centrale del case, senza eccedere in lunghezza e senza creare ingombri che ostacolino il flusso daria interno. Questa dimensione è stata studiata per installazioni in chassis di medie dimensioni, dove la gestione ordinata dei cavi contribuisce direttamente allefficienza termica del sistema.

Entrambi i connettori — il connettore SlimSAS ×8 (SFF-8654) e i due connettori MiniSAS HD ×4 (SFF-8643) — sono orientati in posizione diritta, una scelta costruttiva che semplifica linserimento nei connettori di schede e backplane anche in spazi ridotti, senza richiedere angolazioni forzate che potrebbero stressare i contatti nel tempo. La forma diritta dei connettori garantisce una presa stabile e sicura, riducendo il rischio di disconnessioni accidentali durante le vibrazioni tipiche di un ambiente server in funzione continua.

Il rivestimento esterno del cavo è realizzato in materiale flessibile di colore nero, che consente una gestione agevole durante il routing interno e mantiene la propria forma anche dopo ripetute installazioni e rimozioni. La qualità costruttiva dei connettori, con contatti metallici di precisione, assicura una trasmissione del segnale stabile nel tempo, elemento fondamentale in applicazioni dove lintegrità dei dati è prioritaria.

In sintesi, i dati dimensionali e costruttivi chiave di questo cavo sono: lunghezza di 0,8 m, connettore lato adattatore di tipo SlimSAS ×8 (SFF-8654) in formato dritto, e 2 connettori lato backplane di tipo MiniSAS HD ×4 (SFF-8643) anchessi in formato dritto.

Prestazioni e funzionalità

Il cavo SAS Microchip Technology 2304900-R con codice modello 2304900-R è progettato per supportare le modalità di trasferimento dati SAS, SATA e NVMe in configurazione tri-mode, rendendolo compatibile con unampia gamma di dispositivi di storage moderni. Questa versatilità consente di utilizzare un unico cavo per collegare unità disco di tipo diverso, semplificando la gestione dellinfrastruttura storage senza dover ricorrere a cavi dedicati per ogni protocollo.

Il connettore lato adattatore è di tipo SlimSAS ×8 (SFF-8654), uno standard compatto che supporta fino a 8 lane di segnale in un formato fisico ridotto rispetto ai connettori SAS tradizionali. Questo connettore si collega direttamente alle schede Microchip SmartRAID 3200, SmartHBA 2200 e HBA 1200, garantendo la piena compatibilità con lecosistema Microchip Adaptec.

Sul lato backplane, il cavo si divide in 2 connettori MiniSAS HD ×4 (SFF-8643), ciascuno dei quali gestisce 4 lane di segnale, per un totale di 8 lane attive. Questa configurazione 1×SFF-8654 ×8 verso 2×SFF-8643 ×4 permette di collegare fino a 8 unità disco SAS o SATA a partire da un singolo connettore sulladattatore, ottimizzando lutilizzo delle porte disponibili sulla scheda controller.

La lunghezza di 0,8 m è calibrata per mantenere lintegrità del segnale su tutta la tratta, un parametro critico nelle connessioni ad alta velocità dove la lunghezza eccessiva del cavo può introdurre attenuazione e degradare le prestazioni. Il supporto alle modalità SAS, SATA e NVMe in un unico cavo significa che lo stesso collegamento fisico può essere riutilizzato anche in caso di aggiornamento delle unità disco, proteggendo linvestimento nel tempo.

La compatibilità dichiarata con le famiglie SmartRAID 3200, SmartHBA 2200 e HBA 1200 garantisce che il cavo sia stato validato per funzionare correttamente con questi controller, eliminando problemi di incompatibilità che potrebbero compromettere la stabilità del sistema storage in produzione.

Esperienza duso e vantaggi

Chi gestisce server o workstation con esigenze di storage intensivo sa quanto sia importante disporre di cavi affidabili e ben dimensionati. Il cavo Microchip Technology 2304900-R risponde a questa necessità con una lunghezza di 0,8 m che si adatta alla maggior parte dei chassis rack 2U e 4U, nonché ai tower server di medie dimensioni, senza creare eccessi di cavo che andrebbero poi gestiti con fascette o passacavi aggiuntivi.

La configurazione 1×SlimSAS ×8 verso 2×MiniSAS HD ×4 consente di collegare fino a 8 unità disco con un singolo cavo partendo dalladattatore, riducendo il numero di connessioni necessarie e semplificando notevolmente il cablaggio interno. Meno cavi significano meno punti di potenziale guasto, un flusso daria interno più libero e un sistema complessivamente più ordinato e facile da manutenere.

Il supporto tri-mode — SAS, SATA e NVMe — offre una flessibilità concreta: è possibile popolare il backplane con unità SAS ad alta affidabilità, unità SATA economiche o SSD NVMe ad alte prestazioni, senza dover sostituire il cavo. Questo si traduce in una maggiore libertà nella scelta delle unità disco e nella possibilità di aggiornare gradualmente linfrastruttura storage senza interventi sul cablaggio.

I connettori dritti su entrambi i lati facilitano linserimento anche in chassis con spazio limitato tra la scheda controller e il backplane, riducendo i tempi di installazione e il rischio di errori durante il montaggio. Per i system integrator e gli amministratori di sistema che lavorano su più macchine, questa caratteristica si traduce in un risparmio di tempo concreto durante le fasi di assemblaggio e manutenzione.

La compatibilità certificata con le schede Microchip SmartRAID 3200, SmartHBA 2200 e HBA 1200 elimina la necessità di test preliminari di compatibilità, consentendo di integrare il cavo direttamente in ambienti di produzione con la certezza del corretto funzionamento. Per chi opera in contesti dove la continuità operativa è prioritaria, poter contare su componenti validati dal produttore delladattatore è un vantaggio operativo diretto.
