Link LKMS10 Sonda Cavi Sottotraccia Tester con Generatore di Toni RJ11 RJ45 UTP STP colore Nero

La Link Sonda Cavi Sottotraccia con Generatore di Toni è uno strumento professionale per lidentificazione e il tracciamento di cavi in reti informatiche e impianti telefonici, disponibile nella sezione Attrezzi PC di Yeppon, dove puoi confrontarla con altri strumenti della stessa categoria. Il modello LKMS10 è pensato per chi lavora con cablaggi strutturati e ha bisogno di individuare un singolo cavo tra decine, senza interrompere il servizio o danneggiare limpianto.

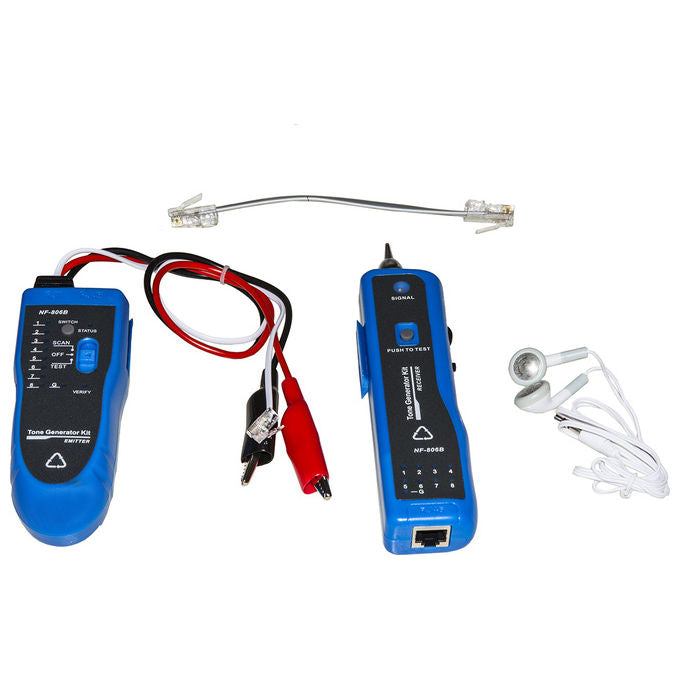

Link Sonda Cavi Sottotraccia con Generatore di Toni

Design e materiali

Il kit Link Sonda Cavi Sottotraccia si compone di due unità distinte: un trasmettitore e un ricevitore, entrambi realizzati con una scocca rigida ad alta resistenza agli urti, pensata per luso in cantiere, in sala server o in ambienti di lavoro dove gli strumenti vengono maneggiati frequentemente. La struttura è compatta e maneggevole: il trasmettitore misura 25 cm di lunghezza e 15 cm di larghezza, con uno spessore di 4 cm, per un peso complessivo del kit di circa 0,36 kg. Queste dimensioni lo rendono facilmente trasportabile in una borsa da lavoro o in un cassetto degli attrezzi.

Il colore nero della scocca è una scelta funzionale: riduce i riflessi in ambienti con illuminazione artificiale intensa, tipici dei data center e dei locali tecnici. I connettori integrati — RJ11 e RJ45 — sono posizionati in modo ergonomico per facilitare il collegamento rapido senza dover ruotare o forzare il dispositivo. Sono presenti anche morsetti a pinza per il collegamento diretto a fili spellati, utili quando i cavi non terminano con connettori standard.

Il kit include nella confezione: emettitore, ricevitore, cavo telefonico RJ-11, cavo di rete RJ-45, cavo con pinze a coccodrillo, auricolari bianchi e due batterie 9V (6F22), così da essere operativo fin dalla prima apertura della scatola. Entrambe le unità funzionano con batterie da 9 volt, un formato standard facilmente reperibile. Il peso ridotto del kit — 0,36 kg — lo rende comodo da portare in tasca o in borsa durante gli interventi sul campo.

Prestazioni e funzionalità

Il cuore del sistema è il generatore di toni integrato nel trasmettitore, che opera su una gamma di frequenze compresa tra 90 e 10.000 Hz. Questa ampiezza consente di lavorare efficacemente sia su cavi corti che su percorsi lunghi fino a 2 km, mantenendo un segnale rilevabile anche attraverso pareti, controsoffitti e pavimenti sopraelevati. Il trasmettitore genera due toni distinti — singolo o doppio alternato — selezionabili manualmente, così da distinguere il cavo target anche in presenza di altri segnali.

Il voltaggio massimo del segnale emesso è di 8 Vp-p, con una protezione integrata fino a 60V in corrente alternata e 42V in corrente continua. Questo significa che il trasmettitore può essere collegato in sicurezza anche a linee telefoniche attive, senza rischio di danneggiare il dispositivo o limpianto. Le porte RJ11 e RJ45 supportano tensioni fino a 48 volt, coprendo lo standard PoE utilizzato nelle reti informatiche moderne.

Il ricevitore ha una corrente operativa massima inferiore a 300 mA e dispone di un connettore per auricolari, fondamentale per lavorare in ambienti rumorosi come sale server, uffici open space o cantieri. La gamma di frequenze del ricevitore è identica a quella del trasmettitore (9010.000 Hz), garantendo piena compatibilità e ricezione precisa del tono iniettato. Il dispositivo è compatibile con cavi UTP e STP con connettori RJ45, oltre che con cavi telefonici RJ11 e fili a morsetto.

Il modello LKMS10 è in grado di rilevare la continuità dei circuiti, diagnosticare interruzioni e cortocircuiti, e identificare lo stato di linee telefoniche anche quando sono in uso. Funziona in un range di temperatura operativa da -25°C a 60°C, rendendolo adatto anche a installazioni in ambienti non climatizzati.

Esperienza duso e vantaggi

Chi lavora con cablaggi strutturati conosce bene il problema: un rack pieno di cavi non etichettati, un percorso sottotraccia da ricostruire, una linea che non risponde e nessun modo rapido per capire quale cavo sia il colpevole. La sonda cavi sottotraccia Link risolve esattamente questo scenario, senza dover scollegare nulla e senza interrompere il servizio.

Il flusso di lavoro è diretto: si collega il trasmettitore al cavo da identificare tramite RJ11, RJ45 o morsetti a pinza, si seleziona il tipo di tono (singolo o doppio alternato) e si scansiona il percorso con il ricevitore. Anche se il cavo è completamente nascosto sotto lintonaco o allinterno di una canalina, il ricevitore capta il segnale e guida loperatore fino allestremità cercata. Con una portata fino a 2 km, questo strumento copre anche edifici di grandi dimensioni o tratte di cablaggio orizzontale estese.

Gli auricolari inclusi nella confezione permettono di ascoltare il tono in modo chiaro anche in ambienti con molto rumore di fondo, come sale macchine o uffici affollati. Questo dettaglio fa la differenza in contesti reali, dove lavorare senza auricolari significherebbe perdere il segnale tra i rumori ambientali.

Il dispositivo è indicato per tecnici di rete, installatori di impianti telefonici, sistemisti e manutentori che gestiscono infrastrutture di cablaggio in aziende, uffici, hotel o edifici residenziali complessi. È utile anche per chi eredita un impianto non documentato e deve ricostruire la mappa dei cavi prima di intervenire. La compatibilità con sistemi telefonici, reti informatiche e qualsiasi cablaggio metallico lo rende uno strumento versatile, non limitato a un solo tipo di impianto.

Il basso consumo energetico di entrambe le unità — il ricevitore assorbe meno di 300 mA — garantisce unautonomia prolungata con una singola coppia di batterie da 9V, riducendo le interruzioni durante le sessioni di lavoro più lunghe. La segnalazione a LED sul trasmettitore fornisce un riscontro visivo immediato sullo stato del collegamento, utile anche in condizioni di scarsa illuminazione.
