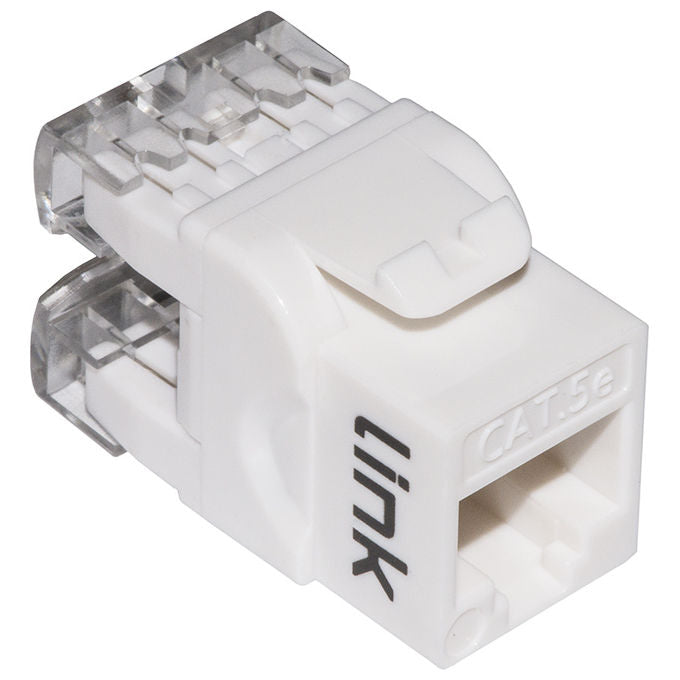

Link LK5EUW Presa Rete Keystone Jack RJ45 Categoria 5E UTP 8 Poli Morsettiera 180° Contatti Dorati 50 Micron colore Bianco

Il Link Presa Rete Keystone Jack Rj45 Categoria 5e Utp Bianco 180° Contatti Dorati 50 Micron è un inserto di terminazione per reti strutturate, disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarlo con altri connettori e prese della stessa famiglia. Il codice modello è LK5EUW.

Link Keystone Jack Rj45 Cat5e Utp Bianco 180°

Design e materiali

Il Link LK5EUW è un inserto Keystone Jack RJ45 a 8 poli progettato per essere montato in placche a muro o in pannelli patch vuoti. Il suo punto di forza costruttivo è il design sottile: le dimensioni compatte — 3 cm di lunghezza, 2 cm di larghezza e 1 cm di altezza — permettono di inserire fino a 24 unità affiancate in un pannello patch da 24 posti 1U, senza sprechi di spazio nel rack.

Il corpo è realizzato in plastica resistente agli urti con proprietà ritardanti di fiamma certificate UL94V-0, uno standard che garantisce che il materiale non propaghi la fiamma in caso di surriscaldamento. Il circuito stampato interno è in FR-4 con spessore di 1,2 mm, un materiale consolidato nellelettronica professionale per la sua stabilità dielettrica e la resistenza meccanica.

I contatti sono dorati con spessore di 50 micron, una scelta che riduce la resistenza di contatto e protegge dalla corrosione nel tempo, garantendo una connessione stabile anche dopo centinaia di cicli di inserimento. La morsettiera è orientata a 180°, una configurazione che semplifica la terminazione del cavo e si adatta facilmente sia a installazioni in parete che in armadio rack. Il colore è bianco, coerente con le placche a muro standard più diffuse negli ambienti residenziali e ufficio. Il peso del singolo inserto è di circa 0,01 kg, praticamente impercettibile anche quando si lavora con lotti numerosi.

La conformità alla direttiva RoHS e la certificazione CE confermano che il prodotto rispetta i requisiti europei in materia di sostanze pericolose e sicurezza elettrica.

Prestazioni e funzionalità

Il Link LK5EUW è un Keystone Jack categoria 5e UTP con prestazioni adatte a reti locali fino a 100 MHz di frequenza operativa. Supporta gli standard di trasmissione 10/100Base-T e 1GBase-T, coprendo quindi sia le reti Fast Ethernet che quelle Gigabit, che oggi rappresentano la norma in ambienti residenziali, uffici e piccole infrastrutture IT.

La corrente nominale è di 1,5 Ampere, sufficiente per applicazioni dati standard, ma soprattutto compatibile con PoE (Power over Ethernet) e PoE+, il che significa che attraverso questo connettore si possono alimentare dispositivi come access point Wi-Fi, telecamere IP e telefoni VoIP senza necessità di cavi di alimentazione separati.

Sul fronte elettrico, la resistenza di isolamento è superiore a 500 MΩ, la resistenza di contatto è inferiore a 10 mΩ e la resistenza DC è inferiore a 0,1 Ω: valori che indicano una trasmissione del segnale pulita e con perdite minime. La tensione di tenuta è di DC 1000V / AC 750V per 1 minuto, un dato che conferma la robustezza dielettrica del componente.

Il connettore è compatibile con cavi solidi da 26 a 23 AWG, il range standard per i cavi UTP di categoria 5e utilizzati nelle installazioni fisse. La forza di contatto tra plug e jack è superiore a 100 grammi, mentre la forza di ritenzione del plug supera 11 lbf, garantendo che la spina non si sfili accidentalmente.

Le normative di riferimento sono ANSI/TIA-568-C.2, ISO/IEC 11801:2002/Amd.2:2010 e YD/T 926.3-2009, con conformità anche a ISO/IEC 60603-7: un insieme di standard internazionali che definisce i requisiti di prestazione per i sistemi di cablaggio strutturato.

Esperienza duso e vantaggi

Chi installa reti strutturate — che si tratti di un tecnico che cablа un ufficio o di un appassionato che organizza la rete di casa — trova nel Link LK5EUW un inserto pratico e affidabile. La morsettiera a 180° rende la terminazione del cavo diretta: non serve piegare il cavo ad angolo retto, il che riduce il rischio di danneggiare le coppie durante la posa e velocizza il lavoro quando si devono terminare più prese in sequenza.

Il design compatto permette di montare 24 inserti in un pannello patch 1U, il formato più comune nei rack da 19 pollici. Questo significa che un intero pannello patch può essere assemblato con inserti LK5EUW senza dover acquistare un pannello pre-cablato, con la flessibilità di scegliere quante porte attivare e in quale momento.

La compatibilità con PoE e PoE+ è un vantaggio concreto nelle installazioni moderne: access point, telecamere di sorveglianza e dispositivi VoIP possono essere alimentati direttamente via cavo di rete, eliminando la necessità di prese elettriche aggiuntive vicino al punto di installazione. Con una corrente nominale di 1,5 A, il connettore gestisce senza problemi i carichi tipici di questi dispositivi.

La durata dichiarata è di 200 cicli di terminazione e oltre 750 cicli di inserimento del plug: numeri che indicano un componente pensato per durare nel tempo, anche in contesti dove le prese vengono riconfigurate o spostate periodicamente. I contatti dorati da 50 micron mantengono bassa la resistenza di contatto anche dopo anni di utilizzo, evitando i problemi di degrado del segnale tipici dei contatti in lega economica.

Il range di temperatura operativa va da -10°C a +60°C, con umidità operativa tra il 10% e il 90%, parametri che lo rendono adatto sia ad ambienti interni standard che a locali tecnici con condizioni meno controllate.
