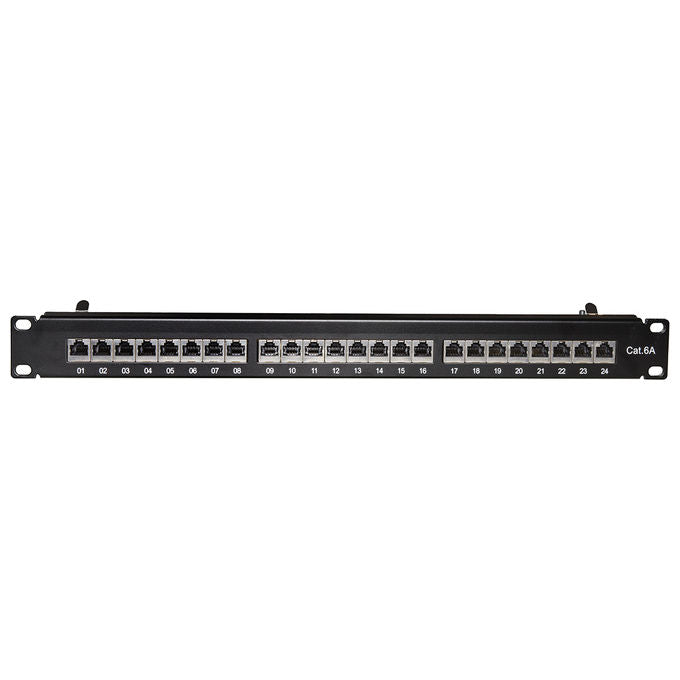

Link LKP6A24S Pannello Patch Schermato 19'' 24 Porte RJ45 Cat 6A 500 MHz Rack 1U colore Nero

Il Link pannello patch 19'' schermato 24 porte RJ45 per reti categoria 6A è un componente professionale per la gestione strutturata del cablaggio di rete, disponibile nella sezione Accessori Armadi Rack di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia. Il modello LKP6A24S di LINK è progettato per installazioni in armadi rack da 19'' e garantisce connessioni stabili e protette fino a 500 MHz, con piena compatibilità con gli standard internazionali più diffusi.

Link Pannello Patch 19'' Schermato 24 Porte RJ45 Categoria 6A

Design e materiali

Il pannello patch schermato categoria 6A LKP6A24S è costruito con un alloggiamento in acciaio laminato a freddo da 1,6 mm di spessore, una scelta costruttiva che garantisce rigidità meccanica e resistenza agli urti tipici degli ambienti rack professionali. Il coperchio posteriore, anchesso in acciaio laminato a freddo con spessore di 1 mm, è removibile e svolge una doppia funzione: protegge le connessioni dalla polvere durante linstallazione e nelle fasi di manutenzione, e consente un accesso rapido ai moduli di terminazione.

Il pannello occupa 1U di spazio in armadi rack da 483 mm (19''), il formato standard più diffuso nei data center, server room e impianti di rete strutturata. Le dimensioni del packaging — 52 cm di lunghezza, 19 cm di larghezza e 5 cm di altezza — danno unidea delle proporzioni compatte del prodotto, con un peso totale imballo di circa 1,94 kg.

Le 24 porte RJ45 8P8C sono realizzate in materiale ABS UL 94V-0, classificazione che indica resistenza alla fiamma certificata. La schermatura RJ45 è in bronzo nichelato, mentre i contatti interni sono in bronzo fosforoso da 0,45 mm con 1,27 mm di doratura sui punti di contatto: uno spessore che assicura bassa resistenza di contatto e lunga durata nel tempo. Ogni porta è numerata per consentire una rapida identificazione visiva durante le operazioni di patching, riducendo gli errori in fase di manutenzione o riconfigurazione della rete.

Il colore è nero, coerente con lo standard estetico degli armadi rack professionali. Il cavo di messa a terra è incluso nella confezione, elemento non scontato in questa categoria di prodotti.

Prestazioni e funzionalità

Il pannello patch LKP6A24S è certificato Categoria 6A Classe EA e supporta frequenze fino a 500 MHz, rendendolo compatibile con le reti 10GBase-T a 10 Gigabit su cavo in rame. Questa caratteristica lo distingue dai pannelli Cat.6 standard, che si fermano a 250 MHz e non garantiscono le stesse prestazioni nelle installazioni ad alta densità o su lunghe distanze.

La schermatura è completa a 360°, realizzata con protezione in acciaio che isola ogni connessione dalle interferenze elettromagnetiche esterne. Questo aspetto è determinante in ambienti con alta densità di cavi, vicino ad apparati elettrici o in contesti industriali dove il rumore elettromagnetico può compromettere la qualità del segnale su reti non schermate.

Il pannello è pienamente compatibile con gli standard 802.3at POE+ e 802.3af POE, il che significa che può gestire senza problemi dispositivi alimentati via cavo come access point Wi-Fi, telecamere IP, telefoni VoIP e switch PoE. La scala di corrente è di 1,5 A massimo per porta, con una scala di voltaggio fino a 150 V, parametri adeguati alle applicazioni PoE più comuni.

La terminazione dei cavi avviene tramite moduli LSA con codice colore secondo gli standard EIA/TIA 568 A e B, compatibili con i cavi da 22 a 26 AWG a conduttore solido. La resistenza di contatto è di 50 milliohm, la resistenza dellisolamento è di 50 ohm e la rigidità dielettrica è di 1000 VDC (contatto/contatto), valori che confermano laffidabilità elettrica del componente.

Il ciclo di vita dichiarato è superiore a 750 inserimenti per presa e oltre 200 terminazioni per modulo LSA, in conformità con IEC 60603-7-5 e ISO/IEC 11801. La forza di inserimento massima è di 30 N e il carico di trazione tra presa e spina è di 7,7 kg: dati che indicano una connessione meccanicamente solida e stabile nel tempo.

Il pannello è conforme a: ANSI/TIA/EIA-568-B, TIA/EIA TSB-40, ISO/IEC 11801:2002 ed.2.0 e EN 50173-1:2002, coprendo sia gli standard nordamericani che quelli europei per il cablaggio strutturato generico.

Esperienza duso e vantaggi

Chi installa o gestisce reti strutturate sa che un pannello patch rack 19'' mal progettato diventa rapidamente un problema: porte non numerate, terminazioni difficili, schermatura assente o parziale. Il Link LKP6A24S risponde a questi problemi con scelte costruttive concrete e verificabili.

Le porte numerate permettono di identificare ogni connessione a colpo docchio, senza dover seguire fisicamente il percorso del cavo. In un armadio rack con decine di patch cord, questo si traduce in minuti risparmiati a ogni intervento di manutenzione o riconfigurazione. Il coperchio posteriore removibile protegge i moduli LSA dalla polvere quando le porte non sono in uso, riducendo il rischio di degrado del segnale nel tempo.

La compatibilità con PoE e PoE+ (802.3af e 802.3at) rende questo pannello adatto a infrastrutture moderne dove la stessa rete cablata trasporta sia dati che alimentazione elettrica. Non è necessario un pannello separato per le porte PoE: il LKP6A24S gestisce entrambe le tipologie senza limitazioni.

La schermatura a 360° è particolarmente utile in ambienti con interferenze elettromagnetiche elevate — capannoni industriali, edifici con impianti elettrici ad alta potenza, sale server con UPS e gruppi di continuità. In questi contesti, un pannello UTP non schermato può introdurre errori di trasmissione difficili da diagnosticare; la schermatura completa del LKP6A24S elimina questa variabile.

Il range di temperatura operativa va da -40°C a +70°C, un intervallo che copre sia ambienti climatizzati che installazioni in spazi non condizionati o in esterni protetti. Questo lo rende adatto non solo ai data center tradizionali, ma anche a installazioni industriali, retail, edifici pubblici e infrastrutture di videosorveglianza.

Per chi cerca un pannello patch Cat 6A schermato rack 19'' 24 porte con certificazioni internazionali complete, costruzione in acciaio e compatibilità PoE+, il modello LKP6A24S di LINK rappresenta una scelta tecnica solida per reti che devono funzionare a 10 Gigabit senza compromessi sulla qualità del segnale.
