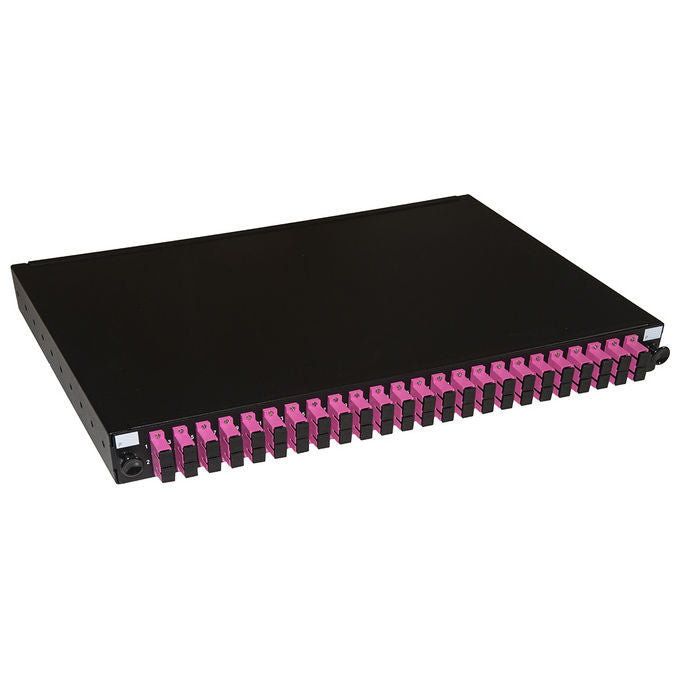

Link LK24SC4D Pannello Patch Fibra Ottica 19'' 1U 24 Adattatori SC Duplex OM4 Profondita' 25cm colore Nero

Il Link Pannello Fibra Ottica 19\'' con 24 Adattatori SC Duplex OM4 è un pannello patch in fibra ottica già equipaggiato, pensato per installazioni professionali in armadio rack, disponibile nella sezione Accessori Armadi Rack di Yeppon, dove puoi confrontarlo con altri prodotti della stessa famiglia.

Link Pannello Fibra Ottica 19'' 24 Porte SC Duplex OM4

Design e materiali

Il pannello è realizzato in acciaio, un materiale che garantisce robustezza strutturale e resistenza nel tempo, adatto agli ambienti tecnici dove i componenti di rete devono operare in modo continuativo senza subire deformazioni o usura meccanica. La finitura è in colore nero RAL9005, standard nei rack professionali, che assicura uniformità estetica allinterno dellarmadio e riduce la visibilità della polvere superficiale.

Il cassetto occupa 1 unità rack (1U) in un armadio da 19 pollici, con una profondità di 25 cm e un peso complessivo di 3,4 kg. Le dimensioni contenute lo rendono compatibile con la maggior parte degli armadio rack standard presenti in sala server, armadi a muro e rack da pavimento.

Una delle caratteristiche costruttive più rilevanti è il cassetto estraibile e inclinabile verso il basso: questa soluzione permette di accedere comodamente allinterno del pannello senza dover smontare lintera struttura dallarmadio. Le 4 asole passacavi aperte sul frontale consentono una rimozione rapida del pressacavo e facilitano lestrazione del vassoio, riducendo i tempi di intervento durante le operazioni di manutenzione o ricablaggio.

Sul retro è presente un ampio ingresso posteriore con premarcato removibile, predisposto per leventuale installazione di un giunto di spillamento. Le staffe di montaggio da 19 pollici incluse nella confezione sono regolabili, permettendo di variare la profondità di posizionamento del cassetto allinterno dellarmadio in base alle esigenze specifiche dellinstallazione.

Prestazioni e funzionalità

Il modello LK24SC4D è un pannello patch in fibra ottica multimode OM4 con 24 adattatori SC Duplex già installati. La fibra OM4 supporta trasmissioni ad alta velocità su distanze fino a 550 metri a 10 Gbit/s, rendendola adatta a infrastrutture di rete moderne che richiedono larghezza di banda elevata e bassa latenza.

Il pannello è compatibile con le fibre OM2 e OM3, garantendo flessibilità in ambienti con infrastrutture miste o in fase di aggiornamento progressivo. Questa retrocompatibilità è un vantaggio concreto per chi gestisce reti esistenti e vuole integrare il pannello senza dover sostituire lintera dorsale in fibra.

Linterno è già predisposto per linstallazione dei pigtail e include:

• 2 cassette di giunzione splice box da 24 fibre ciascuna, per un totale di 48 fibre gestibili
• Guidacavi per un instradamento ordinato delle fibre allinterno del cassetto
• 48 tubetti termorestringenti per la protezione delle giunzioni a fusione
• Viti di fissaggio per gli adattatori
• Staffe di montaggio 19'' regolabili per linstallazione nellarmadio rack

I pigtail non sono inclusi nella confezione e devono essere acquistati separatamente in base al tipo di fibra e alla lunghezza richiesta dallinstallazione specifica. Il pannello è conforme agli standard internazionali sul cablaggio in fibra ottica, un requisito fondamentale per le installazioni in ambienti certificati o soggetti a collaudo.

Con 24 porte SC Duplex, il pannello gestisce fino a 48 fibre ottiche in un singolo slot da 1U, una densità di connessione che ottimizza lo spazio disponibile nellarmadio rack senza sacrificare laccessibilità ai singoli connettori.

Esperienza duso e vantaggi

Chi installa e gestisce infrastrutture in fibra ottica sa che la fase di giunzione e terminazione è quella più delicata e che richiede più tempo. Il Link Lk24Sc4D è progettato per ridurre questa complessità: il cassetto si estrae dallarmadio e si inclina verso il basso, portando il piano di lavoro in una posizione ergonomica che facilita la saldatura dei pigtail e il posizionamento delle fibre nelle splice box.

Le 2 cassette di giunzione da 24 fibre ciascuna sono già alloggiate allinterno del pannello, pronte per ricevere le giunzioni a fusione. I 48 tubetti termorestringenti inclusi coprono lintero fabbisogno per una prima installazione completa, eliminando la necessità di reperire materiali aggiuntivi prima di iniziare il lavoro.

Le 4 asole passacavi aperte permettono di inserire e rimuovere i cavi senza dover smontare il pressacavo, un dettaglio che fa la differenza quando si lavora su un armadio già popolato di cavi e lo spazio di manovra è limitato. Lingresso posteriore con premarcato removibile offre la possibilità di aggiungere un giunto di spillamento in un secondo momento, rendendo il pannello adatto anche a installazioni che potrebbero evolvere nel tempo.

Le staffe di montaggio regolabili consentono di adattare la profondità del cassetto allarmadio disponibile, una flessibilità utile quando si lavora con rack di profondità diverse o quando il pannello deve coesistere con altri apparati che occupano spazio sul retro. Il peso di 3,4 kg e lingombro di 1U lo rendono facile da trasportare e da posizionare anche in spazi tecnici con accesso limitato.

Questo pannello è la scelta adatta per installatori di reti strutturate, system integrator e responsabili IT che devono terminare dorsali in fibra ottica multimode in ambienti aziendali, data center di piccole e medie dimensioni, o edifici con cablaggio strutturato certificato. La compatibilità con OM2, OM3 e OM4 lo rende versatile in contesti con infrastrutture eterogenee, mentre la conformità agli standard di cablaggio in fibra ottica lo qualifica per installazioni soggette a verifica tecnica.
