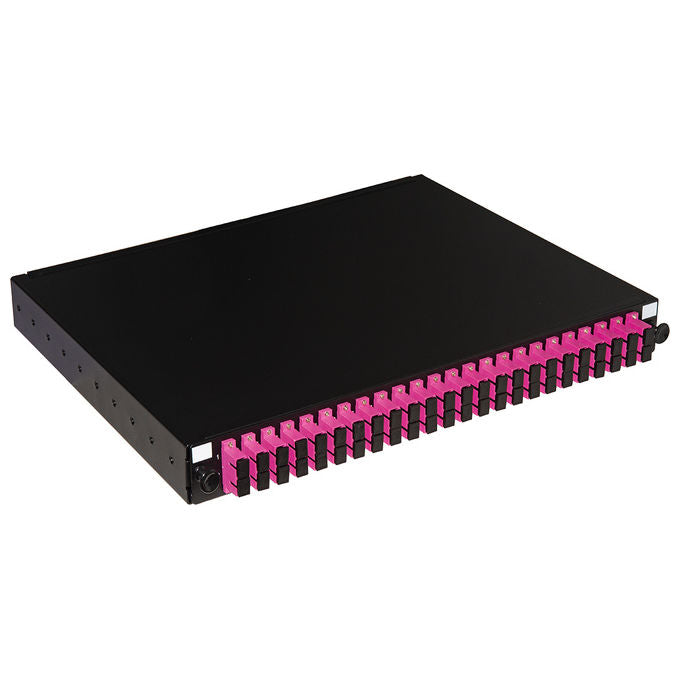

LINK LK24SC4PD Pannello Fibra Ottica 19 Pollici con 24 Adattatori SC Duplex OM4 Profondita' 250 mm con 48 Pigtail Installati colore Nero

Il Link LK24SC4PD è un pannello per Fibra Ottica da 19'' con 24 adattatori SC Duplex OM4 e 48 pigtail già installati, progettato per lintegrazione in armadi rack standard occupando una sola unità rack (1U).

Link Pannello Fibra Ottica 19'' SC Duplex OM4 con 48 Pigtail

Design e materiali

Il pannello è realizzato interamente in acciaio, un materiale che garantisce robustezza strutturale e resistenza nel tempo, adatto agli ambienti tecnici tipici delle sale server e dei centri di cablaggio. La finitura è in colore nero RAL9005, una tonalità standard nel settore networking che si integra senza problemi con la maggior parte degli armadi rack professionali.

Il formato è quello universale da 19'', con un ingombro verticale di 1 unità rack (1U), il che consente di ottimizzare lo spazio allinterno del rack senza sacrificare accessibilità o funzionalità. La profondità del cassetto è di 25 cm, una misura che permette una gestione ordinata dei cavi in fibra ottica anche in installazioni con percorsi di cavo articolati.

Le dimensioni dellimballo — 49 cm di lunghezza, 27 cm di larghezza e 7 cm di altezza — danno unidea delle proporzioni compatte del prodotto, che pesa 3,6 kg nella confezione completa. Il cassetto interno è estraibile e inclinabile verso il basso, una caratteristica costruttiva che facilita notevolmente le operazioni di giunzione e manutenzione senza dover rimuovere il pannello dallarmadio. Quattro asole passacavi aperte sul corpo del pannello consentono una gestione rapida dei cavi in entrata e in uscita, riducendo i tempi di installazione. Sul retro è presente un ampio ingresso con premarcato removibile, pensato per accogliere un eventuale giunto di spillamento. Le staffe di fissaggio a rack 19'' sono incluse e regolabili in profondità, permettendo di adattare la posizione del cassetto alle esigenze specifiche dellinstallazione.

Prestazioni e funzionalità

Il Link LK24SC4PD è equipaggiato con 24 adattatori SC Duplex OM4, che consentono di gestire fino a 48 connessioni in fibra ottica su un singolo pannello da 1U. Questo rapporto tra densità di porte e spazio occupato è particolarmente rilevante in ambienti dove ogni unità rack ha un valore elevato.

La compatibilità con la fibra OM4 garantisce prestazioni ottimali per trasmissioni ad alta velocità su distanze fino a 550 m a 10 Gbit/s e fino a 150 m a 40/100 Gbit/s, rendendolo adatto a infrastrutture di rete moderne e ad alta densità di traffico. Il pannello è inoltre compatibile con le fibre OM2 e OM3, offrendo flessibilità in ambienti misti o in fase di aggiornamento progressivo dellinfrastruttura.

I 48 pigtail sono già installati allinterno del cassetto al momento della consegna, insieme alle cassette di giunzione, agli splice box, ai guidacavi e ai tubetti di protezione. Questo significa che il pannello arriva pronto per la fase di giunzione, eliminando la necessità di assemblare i componenti interni in cantiere e riducendo i tempi di messa in opera. Il prodotto è conforme agli standard internazionali sul cablaggio in fibra ottica, un requisito fondamentale per le installazioni in ambito professionale e per il rispetto dei capitolati tecnici.

La profondità di 25 cm del cassetto è calibrata per ospitare i raggi di curvatura minimi richiesti dalla fibra ottica, proteggendo lintegrità del segnale e riducendo il rischio di attenuazione dovuta a piegature eccessive. Le staffe regolabili permettono di variare la posizione del cassetto allinterno del rack, adattandosi a diverse configurazioni di armadio senza necessità di accessori aggiuntivi.

Esperienza duso e vantaggi

Chi installa e gestisce infrastrutture in fibra ottica sa quanto il tempo di lavorazione in rack sia prezioso. Il cassetto estraibile e inclinabile verso il basso del LK24SC4PD consente di operare sulle giunzioni e sui pigtail senza dover smontare il pannello o liberare spazio attorno allarmadio: è sufficiente estrarre il vassoio e inclinarlo per avere accesso diretto allinterno, anche in condizioni di spazio ridotto.

Con 48 pigtail già installati e tutti i componenti interni — cassette di giunzione, splice box, guidacavi e tubetti — già presenti allinterno del cassetto, il pannello è operativo fin dal primo momento. Questo riduce significativamente i tempi di installazione rispetto a soluzioni che richiedono lassemblaggio in loco dei singoli elementi, con un vantaggio concreto in termini di ore di lavoro e rischio di errori durante il montaggio.

La gestione dei cavi è facilitata dalle 4 asole passacavi aperte, che permettono di inserire o rimuovere i pressacavi rapidamente senza utensili, e dallampio ingresso posteriore con premarcato removibile, utile quando è necessario integrare un giunto di spillamento nel percorso della fibra. La compatibilità con OM2, OM3 e OM4 rende questo pannello adatto sia a installazioni nuove su fibra OM4 che a interventi su reti esistenti con fibre di generazione precedente, evitando la necessità di sostituire lintero pannello in caso di aggiornamento parziale dellinfrastruttura.

Il formato 1U da 19'' con staffe regolabili in profondità garantisce la massima compatibilità con gli armadio rack standard presenti sul mercato, senza richiedere adattamenti o modifiche strutturali. Il colore nero RAL9005 assicura una coerenza estetica con gli altri componenti rack, mantenendo linstallazione ordinata e professionale. Per chi gestisce sale server o punti di distribuzione con elevata densità di connessioni, la capacità di 24 porte SC Duplex — pari a 48 connessioni fisiche — in un solo 1U rappresenta un utilizzo razionale dello spazio disponibile.
