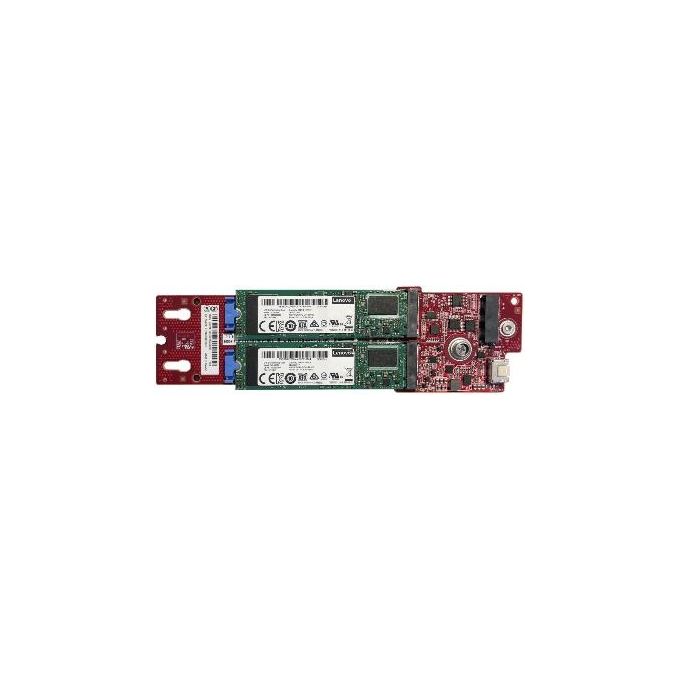

Lenovo 4Y37A09739 ThinkSystem Kit Abilitazione RAID M.2 SATA 2-Bay Marvell 88SE9230 JBOD RAID-0 RAID-1 PCIe 2.0 x2

Il Lenovo ThinkSystem M.2 Sata 2-Bay Raid Enablement Kit è un kit di abilitazione RAID progettato per i server ThinkSystem, disponibile nella sezione Componenti per Server di Yeppon, dove puoi confrontarlo con altri accessori della stessa famiglia. Il codice produttore è 4Y37A09739 e il kit è pensato per chi vuole aggiungere funzionalità RAID M.2 SATA a un server Lenovo senza sostituire lhardware esistente.

Lenovo ThinkSystem M.2 Sata 2-Bay Raid Enablement Kit

Design e materiali

Il Lenovo ThinkSystem M.2 Sata 2-Bay Raid Enablement Kit è un modulo compatto progettato per integrarsi direttamente allinterno dei server della famiglia ThinkSystem e ThinkAgile. Le dimensioni del kit sono contenute: 24 cm di lunghezza, 14,5 cm di larghezza e 5,5 cm di altezza, valori che confermano come questo accessorio sia stato pensato per occupare il minimo spazio possibile allinterno dello chassis del server, senza interferire con gli altri componenti installati.

Il peso del modulo è di circa 0,181 kg, il che lo rende estremamente maneggevole durante le operazioni di installazione. La confezione di imballo misura 24,8 cm x 7 cm x 3,8 cm per un peso totale di 0,25 kg, a conferma della compattezza dellintero pacchetto.

La costruzione segue gli standard Lenovo per i componenti server: materiali robusti, connettori di qualità industriale e un layout che facilita il montaggio anche in ambienti rack con spazio limitato. Il modulo supporta unità M.2 nei fattori di forma 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) e 22110 (110 mm), offrendo così compatibilità con la maggior parte delle unità M.2 SATA disponibili sul mercato. Questa flessibilità costruttiva è un vantaggio concreto per chi gestisce ambienti server eterogenei e non vuole essere vincolato a un singolo formato di unità.

Il design è pensato per linstallazione interna: non si tratta di un adattatore esterno, ma di un modulo che si integra nel sistema tramite interfaccia PCIe 2.0 x2, garantendo una connessione stabile e diretta con la scheda madre del server.

Prestazioni e funzionalità

Il cuore del Lenovo ThinkSystem M.2 Sata 2-Bay Raid Enablement Kit è il controller RAID Marvell 88SE9230, un chip dedicato che gestisce le funzionalità RAID direttamente sullhardware, senza gravare sulle risorse del processore del server. Questo approccio garantisce prestazioni costanti anche sotto carico elevato.

Il modulo supporta le configurazioni JBOD, RAID-0 e RAID-1. Con RAID-0 si ottiene un aumento delle prestazioni di lettura e scrittura distribuendo i dati su due unità M.2 SATA. Con RAID-1 si attiva il mirroring: i dati vengono scritti simultaneamente su entrambe le unità, così in caso di guasto di una delle due, laltra contiene una copia integra e il server continua a funzionare senza interruzioni. La configurazione JBOD permette invece di usare le due unità in modo indipendente.

Linterfaccia host è PCIe 2.0 x2, mentre la connessione verso le unità M.2 avviene tramite SATA a 6 Gbps, il massimo previsto dallo standard SATA III. Questo significa velocità di trasferimento fino a 600 MB/s per unità, sufficienti per la maggior parte dei carichi di lavoro server che non richiedono NVMe.

Il kit supporta fino a 2 unità M.2 SATA contemporaneamente e può essere utilizzato anche con una sola unità installata, offrendo flessibilità nella configurazione iniziale con possibilità di espansione successiva. La gestione e la configurazione avvengono tramite strumenti UEFI e utility basate su sistema operativo, rendendo lamministrazione accessibile sia in fase di setup che durante loperatività. È inoltre previsto il monitoraggio di eventi e temperatura tramite bus I2C, con segnalazione integrata nel sistema di gestione del server. Gli aggiornamenti del firmware si eseguono tramite gli strumenti ufficiali Lenovo.

La compatibilità dichiarata include i sistemi ThinkSystem SR630 V2, SR635, SR645, SR650 V2, SR665, SR670 V2, SR860 V2, ST650 V2, oltre alle appliance e ai nodi certificati della famiglia ThinkAgile HX3375, HX3376, HX5530, HX5531, HX7530 e HX7531.

Esperienza duso e vantaggi

Chi gestisce server Lenovo ThinkSystem sa che la continuità operativa è una priorità. Il Lenovo ThinkSystem M.2 Sata 2-Bay Raid Enablement Kit risponde a questa esigenza in modo diretto: con la configurazione RAID-1 attiva, il server continua a funzionare anche se una delle due unità M.2 SATA si guasta, perché laltra contiene una copia esatta dei dati. Non serve un intervento immediato per ripristinare loperatività: si sostituisce lunità guasta quando comodo, senza downtime non pianificati.

Linstallazione è pensata per essere rapida. Il modulo si monta internamente al server, si collega tramite lo slot PCIe 2.0 x2 e viene riconosciuto dal sistema tramite UEFI già in fase di avvio. Non sono necessari driver aggiuntivi per la configurazione di base, e la gestione successiva può avvenire tramite gli strumenti OS-based già familiari agli amministratori di sistema Lenovo.

Il fatto che il controller RAID sia hardware-based, basato sul chip Marvell 88SE9230, significa che le operazioni di parità e mirroring non consumano cicli CPU del server. In ambienti con carichi di lavoro intensi, questo si traduce in risorse di calcolo interamente disponibili per le applicazioni, senza overhead legato alla gestione dello storage.

La compatibilità con quattro fattori di forma M.2 — da 42 mm a 110 mm — permette di scegliere liberamente le unità SATA M.2 da installare, senza essere vincolati a un formato specifico. Questo è utile sia in fase di primo acquisto che in caso di sostituzione o aggiornamento delle unità nel tempo.

Il monitoraggio della temperatura tramite I2C consente al sistema di gestione del server di rilevare anomalie termiche sulle unità installate, contribuendo a prevenire guasti prima che si verifichino. Per i responsabili IT che gestiscono infrastrutture con più server, questa visibilità si integra nei flussi di monitoraggio già esistenti senza richiedere strumenti aggiuntivi. Il codice prodotto 4Y37A09739 è quello da utilizzare per verificare la compatibilità con il proprio sistema ThinkSystem prima dellacquisto.
