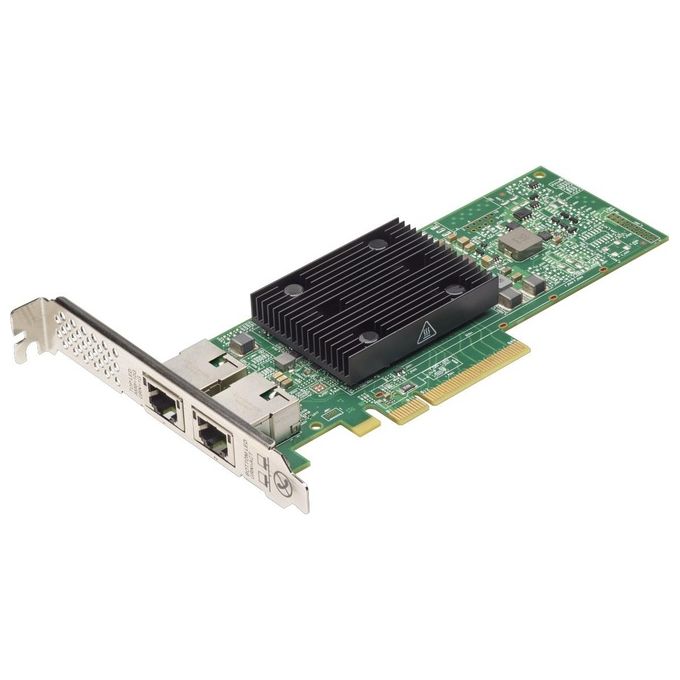

Lenovo 7ZT7A00496 ThinkSystem Broadcom NX-E Adattatore di rete 2 porte Ethernet 10GBase-T PCI Express 10000 Mbit-s colore Nero Verde

Il Lenovo ThinkSystem Broadcom NX-E è un adattatore di rete interno 10GBase-T con due porte RJ-45 e interfaccia PCIe 3.0 x8, pensato per ambienti server che richiedono connettività ad alta velocità. Disponibile nella sezione Schede di Rete di Yeppon, questo modello con codice MPN 7ZT7A00496 si rivolge a chi gestisce infrastrutture ThinkSystem e ThinkAgile e ha bisogno di trasferimenti dati fino a 10.000 Mbit/s su cablaggio standard.

Lenovo ThinkSystem Broadcom NX-E — Adattatore di Rete 10GBase-T Dual Port

Design e materiali

Il Lenovo ThinkSystem Broadcom NX-E adotta un fattore di forma a profilo basso (low-profile), una scelta costruttiva che lo rende compatibile con chassis server compatti senza richiedere modifiche allinfrastruttura esistente. Questo tipo di scheda è progettato per integrarsi direttamente nello slot PCIe del server, occupando il minimo spazio fisico disponibile allinterno del case.

Le dimensioni della scheda sono contenute: la profondità è di 16,8 cm, la larghezza di 6,9 cm e lo spessore di 1,5 cm. Queste misure la rendono adatta allinstallazione in server rack 1U e 2U dove lo spazio interno è limitato. Il design a profilo basso è una caratteristica tecnica rilevante per chi gestisce data center ad alta densità, dove ogni centimetro conta.

La colorazione della scheda è nero e verde, una combinazione tipica delle schede di rete professionali Lenovo che facilita il riconoscimento visivo durante le operazioni di manutenzione o sostituzione allinterno di un server. Il verde è presente sui componenti elettronici del PCB, mentre il nero caratterizza il bracket e le porte RJ-45.

Le due porte RJ-45 sono posizionate sul bracket posteriore e consentono il collegamento diretto a switch di rete tramite cavo Ethernet standard Cat6a o Cat7, senza necessità di cavi o moduli ottici aggiuntivi. Questa caratteristica semplifica notevolmente il cablaggio in ambienti dove la gestione dei cavi è già complessa. Il processore di rete integrato è il Broadcom BCM57416, un chip consolidato nel settore enterprise per la sua affidabilità e il supporto a funzionalità avanzate di offload. La costruzione rispetta le certificazioni CE, UL e cTUVus, garantendo conformità agli standard di sicurezza elettrica internazionali.

Prestazioni e funzionalità

La velocità massima di trasferimento dati raggiunge i 10.000 Mbit/s (10 Gigabit Ethernet) per ciascuna delle due porte, con supporto alle velocità intermedie di 10, 100, 1.000 e 10.000 Mbit/s per garantire compatibilità con infrastrutture di rete eterogenee. Questo significa che la scheda si adatta automaticamente alla velocità dello switch a cui è collegata, senza richiedere configurazioni manuali.

La tecnologia 10GBase-T consente di raggiungere i 10 Gbps su cavo in rame fino a una distanza massima di 100 m, eliminando la necessità di infrastrutture in fibra ottica per distanze tipiche allinterno di un data center o di un edificio. Questo si traduce in un risparmio significativo sui costi di cablaggio rispetto alle soluzioni SFP+ o DAC.

Linterfaccia host è PCIe 3.0 x8, che garantisce una larghezza di banda sufficiente a sostenere il traffico combinato delle due porte a piena velocità senza creare colli di bottiglia lato server. Il supporto ai Jumbo Frame fino a 9.000 byte riduce il numero di pacchetti da elaborare per trasferire grandi volumi di dati, abbassando il carico sulla CPU del server.

Tra le funzionalità di offload supportate figurano TCP Segmentation Offload (TSO), Large Send Offload (LSO), Large Receive Offload (LRO), Receive Side Scaling (RSS) e loffload di checksum TCP/IP e UDP/IP. Queste tecnologie scaricano parte dellelaborazione di rete dalla CPU principale al processore della scheda, liberando risorse per le applicazioni. Il supporto a iSCSI Boot consente di avviare il sistema operativo direttamente da un target di storage remoto, una funzionalità utile in ambienti virtualizzati o diskless. La compatibilità con RDMA over Converged Ethernet (RoCE) abilita comunicazioni a bassa latenza tra server, rilevante per applicazioni HPC e database distribuiti. Il supporto a VXLAN e NVGRE facilita la segmentazione della rete in ambienti cloud e virtualizzati, mentre Data Center Bridging (DCB) e DCBX garantiscono la qualità del servizio per traffico misto storage e dati.

Esperienza duso e vantaggi

In un ambiente server reale, disporre di due porte 10GBase-T su una singola scheda PCIe significa poter configurare il bonding di rete per ottenere ridondanza o aggregazione della banda. Con entrambe le porte attive in modalità LACP, la banda aggregata disponibile sale a 20 Gbps, un vantaggio concreto per server che gestiscono traffico NFS, SMB o iSCSI verso storage condiviso.

La compatibilità certificata con i server Lenovo ThinkSystem SR645, SR650, SR665, SR850, SR860, SR950, ST250, ST50, ST550 e con i nodi ThinkAgile VX garantisce che la scheda venga riconosciuta e configurata correttamente dal firmware del server senza interventi manuali sui driver. Questo riduce i tempi di installazione e il rischio di incompatibilità in ambienti di produzione.

Il fatto che la tecnologia 10GBase-T operi su cavo in rame standard fino a 100 m di distanza è un vantaggio operativo immediato: non è necessario sostituire il cablaggio esistente Cat6a per passare da 1 Gbps a 10 Gbps, rendendo laggiornamento dellinfrastruttura di rete meno costoso e più rapido. In un data center con decine di server, questo si traduce in un risparmio di tempo e risorse considerevole.

Il supporto a iSCSI Boot, combinato con la funzionalità di offload del checksum, consente di ridurre la latenza nelle operazioni di I/O verso storage remoto, migliorando le prestazioni percepite delle applicazioni che dipendono da accessi frequenti al disco. Per ambienti virtualizzati con VMware ESXi o Microsoft Hyper-V, il supporto a RSS e TSS permette di distribuire il carico di elaborazione della rete su più core della CPU, evitando che un singolo core diventi il collo di bottiglia durante picchi di traffico. Lintervallo di temperatura operativa certificato va da -40°C a 65°C, con umidità di funzionamento tra il 5% e il 95%, parametri che confermano lidoneità alluso in ambienti server anche in condizioni termiche variabili. Il codice prodotto 7ZT7A00496 è utile per verificare la compatibilità con la lista hardware qualificata Lenovo prima dellacquisto.
