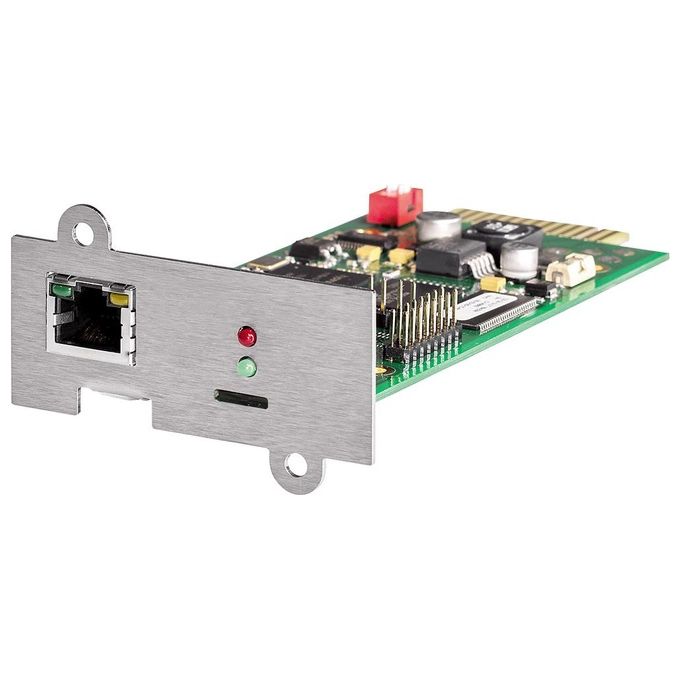

Legrand CS141B SK Scheda di gestione della rete Fast Ethernet 10 100 Mbit-s SNMP v2 v3 IPv4 IPv6 ARM 800 MHz 128 MB RAM 512 MB flash colore Verde Grigio

La Legrand CS141B SK è una scheda di gestione della rete in versione interna (slot) progettata per il monitoraggio e il controllo remoto degli UPS, disponibile nella sezione Gruppi di Continuita UPS di Yeppon, dove puoi confrontarla con altri accessori e soluzioni per la continuità elettrica.

Legrand CS141B SK — Scheda di Gestione Rete per UPS

Design e materiali

La Legrand CS141B SK è una scheda compatta progettata per linstallazione diretta nello slot interno degli UPS compatibili, eliminando la necessità di adattatori esterni o cablaggi aggiuntivi. Le dimensioni contenute — larghezza 6 cm, profondità 12 cm e altezza 2,9 cm — consentono unintegrazione pulita e ordinata allinterno del gruppo di continuità, senza occupare spazio aggiuntivo nel rack o nellarmadio di rete.

Il peso di soli 66 g rende la scheda estremamente maneggevole durante linstallazione, riducendo al minimo limpatto meccanico sullo slot di alloggiamento. La colorazione verde e grigia è coerente con lestetica tipica degli apparati di rete e dei sistemi di gestione dellalimentazione, facilitando il riconoscimento visivo allinterno di ambienti tecnici affollati di componenti.

La costruzione è pensata per ambienti operativi esigenti: la scheda è certificata CE e UL/NEMKO, due standard di sicurezza riconosciuti a livello internazionale che attestano la conformità elettrica e la sicurezza duso in contesti professionali. Gli indicatori LED integrati forniscono un feedback visivo immediato sullo stato della connessione e del dispositivo, permettendo una verifica rapida senza dover accedere allinterfaccia web. Lintervallo di temperatura di funzionamento va da 0 a 70 °C, un range che copre ampiamente le condizioni tipiche di sale server, armadi rack e ambienti industriali, garantendo stabilità operativa anche in presenza di variazioni termiche significative. La qualità costruttiva è orientata allaffidabilità a lungo termine in installazioni fisse e continuative.

Prestazioni e funzionalità

Il cuore elaborativo della CS141B SK è un processore ARM a 800 MHz, affiancato da 128 MB di RAM e 512 MB di memoria flash. Questa dotazione hardware garantisce tempi di risposta rapidi nella gestione delle comunicazioni di rete e nella raccolta dei dati di monitoraggio, anche quando più sistemi interrogano contemporaneamente la scheda tramite protocolli diversi.

La connettività è affidata a una porta RJ-45 Fast Ethernet con velocità di trasferimento fino a 100 Mbit/s, conforme agli standard IEEE 802.3 e IEEE 802.3u. Questa interfaccia consente lintegrazione immediata nelle reti aziendali esistenti senza richiedere hardware aggiuntivo. Lalimentazione richiesta è di soli 12 V con una corrente dingresso di 0,15 A, il che significa un consumo energetico contenuto che non incide in modo rilevante sul bilancio energetico complessivo dellimpianto.

Sul fronte dei protocolli, la scheda supporta un insieme completo di standard di rete e gestione: IPv4, IPv6, HTTP, HTTPS, DNS, DHCP, SMTP, NTP, SFTP, UPSTCP (UNMS), MODBUS over IP e RCCMD. Questa ampiezza protocollo permette di integrare la scheda in architetture IT eterogenee, inclusi sistemi di supervisione industriale che utilizzano MODBUS, e di abilitare lo shutdown automatico dei server tramite RCCMD in caso di interruzione di corrente. La gestione SNMP v2/v3 con supporto MIB RFC 1628 consente il monitoraggio centralizzato tramite qualsiasi NMS (Network Management System) compatibile, rendendo la scheda adatta a infrastrutture enterprise con decine o centinaia di UPS da supervisionare. La gestione web-based integrata permette laccesso allinterfaccia di configurazione direttamente da browser, senza software proprietari aggiuntivi. Il supporto Syslog consente linvio automatico dei log di sistema verso server centralizzati, facilitando lanalisi degli eventi e la conformità alle policy di sicurezza aziendali.

Esperienza duso e vantaggi

Installare la Legrand CS141B SK significa trasformare un UPS tradizionale in un dispositivo di rete pienamente gestibile da remoto. Per i responsabili IT e i system administrator, questo si traduce nella possibilità di monitorare lo stato dellalimentazione, ricevere notifiche via SMTP in caso di anomalie e intervenire senza doversi recare fisicamente nella sala server — un vantaggio concreto in ambienti distribuiti su più sedi o in configurazioni di data center con accesso fisico limitato.

Grazie al supporto del protocollo RCCMD, la scheda può avviare automaticamente la procedura di shutdown ordinato dei server collegati quando la batteria dellUPS scende sotto una soglia critica. Questo meccanismo protegge i dati e i sistemi operativi da interruzioni improvvise, riducendo il rischio di corruzione dei file system e di perdita di dati in caso di blackout prolungati.

Il processore ARM a 800 MHz con 128 MB di RAM assicura che la scheda risponda in modo reattivo anche sotto carico, quando più client di rete interrogano simultaneamente linterfaccia SNMP o accedono alla dashboard web. La memoria flash da 512 MB offre spazio sufficiente per log storici e aggiornamenti firmware, senza richiedere interventi manuali frequenti.

Il supporto a IPv6 garantisce la compatibilità con le infrastrutture di rete più moderne, mentre la doppia velocità 10/100 Mbit/s assicura la connettività anche in segmenti di rete legacy. Le dimensioni compatte — 6 cm × 12 cm × 2,9 cm — e il peso di 66 g rendono linstallazione rapida e non invasiva, adatta sia a nuove implementazioni che a retrofit su UPS già in uso. Le certificazioni CE e UL/NEMKO offrono la garanzia di conformità normativa necessaria per le installazioni in ambienti professionali e regolamentati, semplificando le procedure di audit e di accettazione degli impianti.
