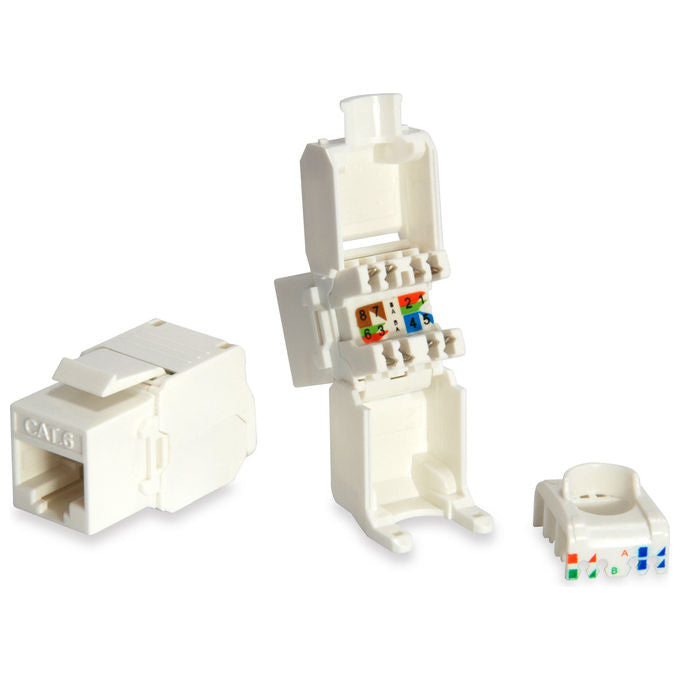

Equip 769216 Keystone Jack Cat 6 non schermato LSA contatti placcati oro 8 pezzi colore Bianco

Il Equip Keystone Jack Cat. 6 769216 è un connettore modulare non schermato con terminazione LSA, disponibile nella sezione Connettori Modulari di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia. La confezione include 8 unità di colore bianco, pensata per chi deve cablare più prese in una singola sessione di lavoro.

Equip Keystone Jack Cat. 6 — Connettore LSA, confezione da 8 pezzi

Design e materiali

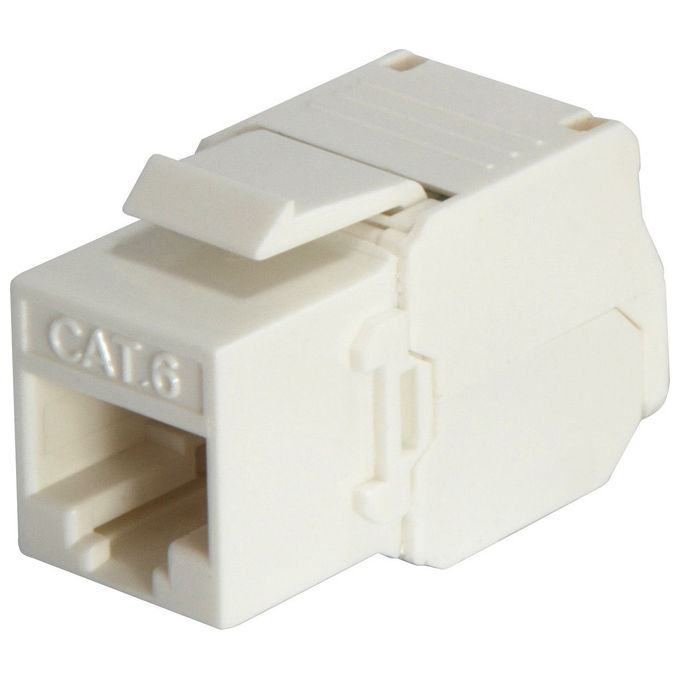

Il corpo del connettore è realizzato in plastica tecnica di colore bianco, una scelta che lo rende compatibile con le più diffuse piastre e pannelli patch presenti sul mercato. Le dimensioni compatte del singolo jack — 3,8 cm di lunghezza, 2,1 cm di altezza e 1,7 cm di larghezza — permettono uninstallazione ordinata anche in spazi ridotti, come cassette da incasso o patch panel a bassa profondità.

Il peso del singolo connettore è di appena 7 grammi, il che rende lintera confezione da 8 pezzi estremamente maneggevole durante il trasporto e linstallazione in cantiere o in rack. La confezione ha dimensioni di 21,2 cm × 17,4 cm × 2,8 cm, compatta e facile da riporre nella borsa degli attrezzi.

I contatti interni sono placcati in oro, un dettaglio costruttivo che riduce la resistenza di contatto e protegge dalla corrosione nel tempo. Questo si traduce in una connessione più stabile rispetto ai connettori con contatti in rame non trattato, soprattutto in ambienti con umidità variabile o in installazioni destinate a durare anni senza manutenzione.

Il connettore segue il formato 8P8C (8 posizioni, 8 contatti), lo standard universale per le reti Ethernet. La struttura fisica è progettata per accogliere cavi con calibro 23 AWG, il diametro tipico dei cavi Cat. 6 solidi utilizzati nelle installazioni strutturate fisse. La codifica a colori IDC segue gli schemi T568A e T568B, entrambi riportati direttamente sul corpo del connettore per evitare errori durante il cablaggio.

Prestazioni e funzionalità

Il modello 769216 è certificato Cat. 6, il che significa che supporta trasmissioni dati fino a 1 Gbps su distanze fino a 100 metri e frequenze fino a 250 MHz. È la scelta corretta per infrastrutture di rete cablata in uffici, edifici residenziali, scuole e ambienti industriali leggeri dove si richiede una connessione stabile e ad alta velocità.

La resistenza di contatto è inferiore o uguale a 20 mΩ, un valore che garantisce una perdita di segnale minima lungo il percorso. La resistenza di isolamento è pari o superiore a 500 MΩ, parametro che assicura lassenza di dispersioni tra i conduttori adiacenti, fondamentale per mantenere lintegrità del segnale ad alta frequenza. La tensione massima supportata è di 100 V, compatibile con le applicazioni PoE (Power over Ethernet) standard.

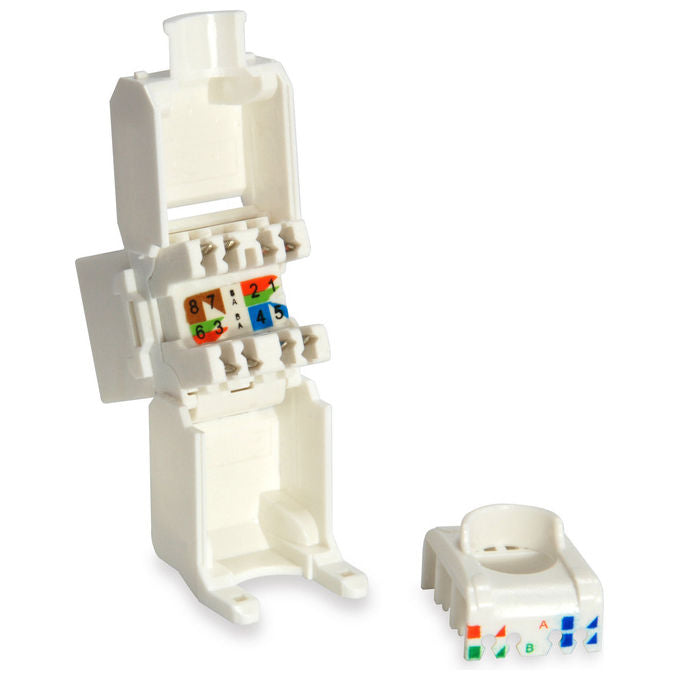

La terminazione avviene tramite tecnologia LSA (Insulation Displacement Connection), che consente di inserire il conduttore senza rimuovere la guaina isolante: il dente metallico del connettore taglia lisolante e stabilisce il contatto elettrico in ununica operazione. Questo metodo è rapido, ripetibile e non richiede saldatura. La tecnologia è definita tool-free, anche se nella pratica professionale si consiglia luso di un apposito punch-down tool per garantire una terminazione uniforme e conforme agli standard.

Il connettore è conforme alle normative ISO/IEC 11801 2a edizione, EN 50173 e TIA/EIA 568, i principali standard internazionali per il cablaggio strutturato. La conformità alla Classe E secondo ISO/IEC 11801 certifica le prestazioni del canale completo, non solo del singolo componente, rendendolo adatto a installazioni che devono superare collaudi di certificazione con strumenti professionali.

Esperienza duso e vantaggi

Chi installa reti strutturate sa che la qualità dei connettori terminali incide direttamente sulle prestazioni dellintero canale. Un jack con contatti ossidati o mal terminati può far fallire un test di certificazione anche su un cablaggio altrimenti corretto. I contatti placcati in oro del modello 769216 riducono questo rischio, mantenendo una resistenza di contatto stabile nel tempo e garantendo che il canale superi i test di attenuazione e crosstalk previsti dallo standard Cat. 6.

La confezione da 8 pezzi è dimensionata per coprire una stanza o un piccolo ufficio in ununica soluzione: 8 prese di rete corrispondono a 4 postazioni di lavoro con doppia presa ciascuna, o a 8 punti singoli distribuiti su più ambienti. Non è necessario acquistare connettori sfusi uno a uno, con un risparmio di tempo nella fase di approvvigionamento del materiale.

La codifica a colori T568A / T568B stampata direttamente sul corpo del connettore elimina la necessità di consultare schemi esterni durante il cablaggio. In uninstallazione con decine di prese, questo dettaglio riduce concretamente il rischio di errori di terminazione, che sono tra le cause più frequenti di malfunzionamento nelle reti Cat. 6.

Il formato Keystone è compatibile con la grande maggioranza dei pannelli patch, delle piastre da parete e dei moduli Keystone presenti sul mercato, indipendentemente dal produttore. Questo rende il connettore integrabile in impianti esistenti senza dover sostituire lintera infrastruttura. Il colore bianco si abbina alle piastre standard più diffuse negli ambienti residenziali e negli uffici con finiture chiare.

Per i tecnici di rete e gli installatori professionisti, avere in borsa una confezione da 8 unità del modello 769216 significa poter completare un intervento standard senza interruzioni per mancanza di materiale. Per i privati che vogliono realizzare un impianto di rete domestico con prese a muro, questo kit offre tutto il necessario per cablare un appartamento di medie dimensioni con ununica confezione.
