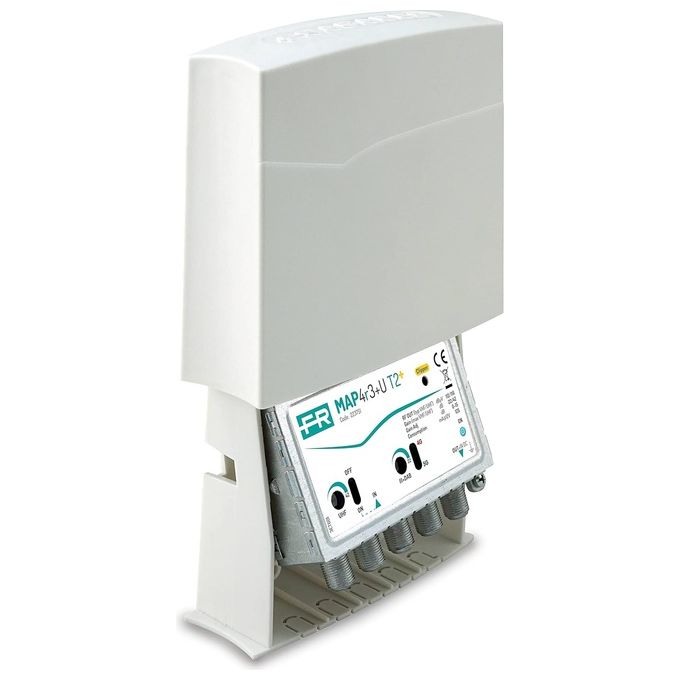

FRACARRO 223758 MAP4R3UU Amplificatore da Palo 3 Ingressi III+DAB UHF UHF Guadagno 40 dB Filtro 5G Integrato colore Nero

Il Fracarro MAP4R3UU SI T2 è un amplificatore da palo multibanda a 3 ingressi con guadagno fino a 40 dB in banda UHF e livello di uscita fino a 116 dBμV, disponibile nella sezione Amplificatori di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia. Il codice prodotto di riferimento è 223758.

Fracarro MAP4R3UU SI T2 — Amplificatore Da Palo Multibanda 3 Ingressi

Design e materiali

Il Fracarro MAP4R3UU SI T2 è progettato per linstallazione su palo in ambienti esterni, con una struttura costruttiva pensata per resistere alle condizioni atmosferiche più variabili. Il telaio è realizzato in pressofusione di ZAMA, una lega metallica nota per la sua robustezza meccanica e la capacità di garantire unelevata schermatura elettromagnetica. I coperchi metallici completano la struttura, contribuendo a isolare il circuito interno dai disturbi LTE che potrebbero compromettere la qualità del segnale ricevuto.

Le dimensioni del corpo dellamplificatore sono 12 x 5 x 10,5 cm, valori compatti che facilitano il posizionamento anche in spazi ridotti sul palo dellantenna. Il peso netto del dispositivo è di 0,234 kg, mentre il peso lordo con imballo è di 0,289 kg: una leggerezza che semplifica le operazioni di installazione in quota. Limballo ha dimensioni di 12,4 x 5,7 x 11,8 cm, pensato per proteggere il prodotto durante il trasporto senza ingombri eccessivi.

La campana protettiva da esterno è realizzata in ABS, un materiale plastico resistente agli agenti atmosferici, ai raggi UV e alle variazioni termiche. Questa protezione è dotata di un sistema di apertura a slitta e di un meccanismo di basculamento della sezione di amplificazione: una soluzione progettuale che consente allinstallatore di accedere rapidamente ai morsetti e ai connettori durante il cablaggio, riducendo i tempi di messa in opera anche in condizioni di lavoro difficili. Il grado di protezione IP43 certifica la resistenza allingresso di corpi solidi e alla pioggia in condizioni standard, rendendolo adatto alluso in esterno tutto lanno. I connettori di ingresso e uscita sono di tipo F femmina, standard nel settore delle antenne TV, e garantiscono connessioni stabili e a bassa perdita. Un LED di segnalazione della presenza dellalimentazione è integrato nel dispositivo, offrendo un riferimento visivo immediato durante le fasi di installazione e verifica.

Prestazioni e funzionalità

Lamplificatore Fracarro MAP4R3UU SI T2 dispone di tre ingressi indipendenti: III+DAB (174240 MHz), UHF (470694 MHz) e un secondo ingresso UHF (470694 MHz). Questa configurazione multibanda consente di gestire simultaneamente segnali provenienti da antenne diverse, centralizzando la distribuzione in un unico punto senza perdita di qualità.

Il guadagno in banda UHF raggiunge i 40 dB, mentre in banda III+DAB si attesta a 22 dB. Per ciascun ingresso è disponibile una regolazione indipendente del guadagno nellintervallo 015 dB, che permette di bilanciare con precisione i livelli di segnale provenienti da sorgenti diverse, evitando saturazioni o squilibri nella distribuzione. Il livello di uscita massimo in banda UHF è di 116 dBμV, mentre in banda III+DAB arriva a 112 dBμV: valori che garantiscono un segnale robusto anche in impianti con numerosi derivatori o lunghe tratte di cavo.

La figura di rumore tipica è di 7 dB in banda UHF e 5 dB in banda III+DAB, parametri che indicano una bassa degradazione del segnale in ingresso e si traducono in una ricezione più pulita e stabile per lutente finale. La tecnologia T2 integra un filtro LTE 5G a 694 MHz direttamente nel corpo dellamplificatore: questo elimina le interferenze generate dalle reti mobili di quinta generazione senza richiedere filtri aggiuntivi esterni, con una protezione più affidabile perché non esposta alle intemperie. È inoltre disponibile la selezione del taglio per le interferenze LTE 4G a 790 MHz, adattando il dispositivo a contesti con presenza di reti 4G attive.

La funzionalità Clipper limita automaticamente il guadagno quando il segnale in ingresso è particolarmente elevato, mantenendo il livello di uscita RF al massimo consentito e riducendo al minimo i fenomeni di intermodulazione, che possono causare immagini fantasma o disturbi visivi sul televisore. Lalimentazione avviene a 12 V con un assorbimento di 125 mA, con passaggio della telealimentazione sugli ingressi UHF per alimentare il dispositivo direttamente dal cavo coassiale. Limpedenza è di 75 Ω, standard per gli impianti TV domestici e professionali. Il dispositivo è conforme alle normative EN62368-1:2014/AC:2015 e EN50083-2:2012/A1:2015.

Esperienza duso e vantaggi

Per un installatore professionista o per chi gestisce impianti TV in contesti residenziali o condominiali, il Fracarro MAP4R3UU SI T2 offre una serie di caratteristiche che semplificano concretamente il lavoro quotidiano. La campana in ABS con apertura a slitta e sistema di basculamento consente di accedere alla sezione di amplificazione senza smontare lintero gruppo dal palo: un dettaglio che riduce sensibilmente i tempi di installazione e di manutenzione, soprattutto quando si lavora in quota.

Il filtro LTE 5G integrato a 694 MHz elimina la necessità di acquistare e installare un filtro esterno separato. Oltre al risparmio in termini di componenti, questa soluzione offre una protezione più duratura nel tempo, poiché il filtro è alloggiato allinterno del telaio in ZAMA pressofusa con coperchi metallici, al riparo dallumidità e dagli agenti atmosferici. In aree dove la copertura 5G è già attiva o in espansione, questa caratteristica diventa determinante per mantenere la qualità della ricezione televisiva senza interventi successivi.

La regolazione indipendente del guadagno per ogni ingresso, nellintervallo 015 dB, permette di adattare lamplificatore a qualsiasi configurazione dimpianto: che si tratti di unantenna VHF con segnale debole abbinata a una UHF con segnale forte, è possibile bilanciare i livelli in modo preciso, evitando che un ingresso saturi luscita a discapito degli altri. Il risultato è una distribuzione del segnale omogenea su tutti i punti presa dellimpianto.

La funzionalità Clipper interviene automaticamente nei momenti in cui il segnale in ingresso supera la soglia ottimale, garantendo che il livello di uscita rimanga stabile a 116 dBμV in banda UHF senza generare distorsioni. Questo si traduce in unimmagine televisiva priva di artefatti anche in zone con segnale particolarmente intenso, come quelle vicine ai ripetitori. Il LED di segnalazione dellalimentazione, visibile direttamente sullunità, consente di verificare in pochi secondi il corretto funzionamento dellimpianto senza strumenti aggiuntivi. Lintervallo di temperatura operativa da -10 a +55 °C assicura il funzionamento regolare in tutte le stagioni, dalle giornate invernali più fredde alle estati più calde.
