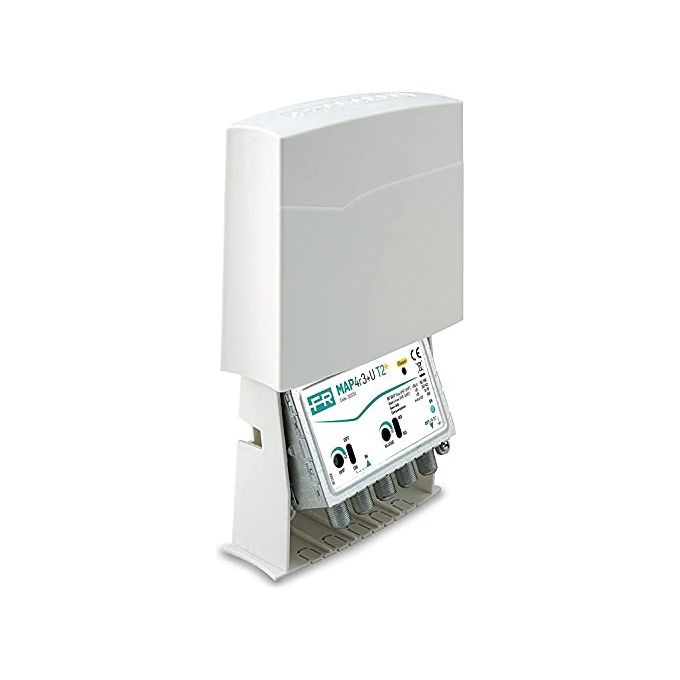

Fracarro 223759 MAP2R345U T2 Amplificatore da palo multingresso 4 ingressi III+DAB IV V UHF 25 dB filtro LTE 4G 5G

Il Fracarro Map2r345U T2 Amplificatore 3Dab 4.5 U21/25Db è un amplificatore multingresso da palo con 4 ingressi progettato per installazioni esterne, disponibile nella sezione Antenne TV di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia. Il codice MPN è 223759 e si tratta di una soluzione pensata per chi deve amplificare e miscelare segnali TV terrestri provenienti da più antenne, con protezione integrata dalle interferenze LTE 4G e 5G.

Fracarro Map2r345U T2 — Amplificatore Multingresso Da Palo

Design e materiali

Il Fracarro Map2r345U T2 è costruito per resistere alle condizioni tipiche delle installazioni esterne. Il telaio è realizzato in pressofusione di ZAMA, una lega metallica nota per la rigidità strutturale e la resistenza alla corrosione, completato da coperchi metallici che garantiscono una schermatura elevata contro i disturbi elettromagnetici. Questa combinazione di materiali rende il dispositivo particolarmente efficace nel bloccare le interferenze esterne, incluse quelle generate dalle reti mobili LTE.

La campana protettiva esterna è realizzata in ABS, un materiale plastico tecnico resistente agli agenti atmosferici, con un sistema di apertura a slitta e un meccanismo di basculamento della sezione di amplificazione. Questo dettaglio costruttivo è pensato per semplificare il lavoro dellinstallatore: non è necessario smontare lintera unità per accedere ai componenti interni durante la messa in opera o la manutenzione.

Le dimensioni del dispositivo sono contenute: 12 cm di lunghezza, 5 cm di larghezza e 10,5 cm di altezza, per un peso di circa 0,16 kg. La fascetta di fissaggio inclusa è compatibile con pali fino a 60 mm di diametro, il che lo rende adatto alla maggior parte dei supporti antenna standard. Il grado di protezione IP43 garantisce la tenuta contro la polvere e le proiezioni dacqua, confermando lidoneità alluso in ambienti esterni esposti alle intemperie. Il prodotto è conforme alle direttive europee RED in materia di spettro radio, compatibilità elettromagnetica e sicurezza.

Prestazioni e funzionalità

Il Map2r345U T2 dispone di 4 ingressi indipendenti: banda III+DAB (174240 MHz), banda IV (470590 MHz), banda V (590694 MHz) e UHF (470694 MHz), con una singola uscita. Ogni ingresso ha una regolazione del guadagno indipendente da 0 a 15 dB, il che permette di bilanciare con precisione i segnali provenienti da antenne diverse, compensando le differenze di livello tra le varie bande senza influenzare le altre.

Il guadagno è di 21 dB sulla banda III+DAB e di 25 dB sulle bande IV, V e UHF. Il livello di uscita massimo in banda UHF raggiunge 116 dBµV, un valore che garantisce un segnale robusto anche in presenza di lunghe tratte di cavo o di distribuzioni a più punti. La figura di rumore tipica è di 5 dB in VHF e 7 dB in UHF, valori che assicurano una ricezione pulita anche in aree con segnale debole.

Il punto tecnico più rilevante di questo modello è il selettore T2: un interruttore fisico che permette di scegliere il taglio delle interferenze LTE a 790 MHz (4G) oppure a 694 MHz (5G). I filtri LTE sono integrati direttamente nel telaio, il che offre una protezione più affidabile rispetto a un filtro esterno aggiunto in un secondo momento, sia in termini di schermatura che di tenuta alle intemperie. Lalimentazione avviene a 12 V con un assorbimento di 80 mA, e il dispositivo supporta la tele-alimentazione selezionabile tramite dip-switch sullingresso UHF o sullingresso V+U a seconda della configurazione. Un LED di stato segnala la corretta presenza dellalimentazione. Limpedenza è di 75 Ohm con connettori di tipo F femmina, standard nel settore delle antenne TV terrestri.

Esperienza duso e vantaggi

Chi installa antenne TV in contesti residenziali o condominiali si trova spesso a dover gestire segnali provenienti da più antenne su bande diverse, con livelli non uniformi e interferenze crescenti dovute allespansione delle reti mobili 4G e 5G. Il Fracarro Map2r345U T2 risponde direttamente a questo scenario: i 4 ingressi con regolazione indipendente permettono di adattare il guadagno di ciascuna banda senza compromettere le altre, riducendo il tempo di taratura in fase di installazione.

Il selettore T2 integrato è uno degli elementi che distingue questo modello da amplificatori privi di filtro LTE: invece di aggiungere un filtro esterno — con i relativi problemi di tenuta allacqua e di perdita di segnale aggiuntiva — il taglio è già incorporato nel telaio in ZAMA, con una schermatura che il produttore definisce ''LTE Free''. La scelta tra il taglio a 790 MHz per le interferenze 4G e quello a 694 MHz per il 5G si effettua con un semplice interruttore fisico, senza necessità di strumenti o configurazioni software.

Il sistema di apertura a slitta della campana in ABS e il meccanismo di basculamento della sezione di amplificazione riducono concretamente i tempi di installazione: laccesso ai dip-switch e ai connettori avviene senza dover smontare il supporto dal palo. La compatibilità con pali fino a 60 mm di diametro copre la quasi totalità dei supporti antenna in uso. Il range di temperatura operativa va da -10°C a +55°C, adatto al clima italiano in tutte le stagioni. La conformità alle norme EN62368-1:2014 e EN50083-2:2012 garantisce che il dispositivo rispetti gli standard europei di sicurezza e compatibilità elettromagnetica, un requisito sempre più rilevante in contesti di installazione professionale.
