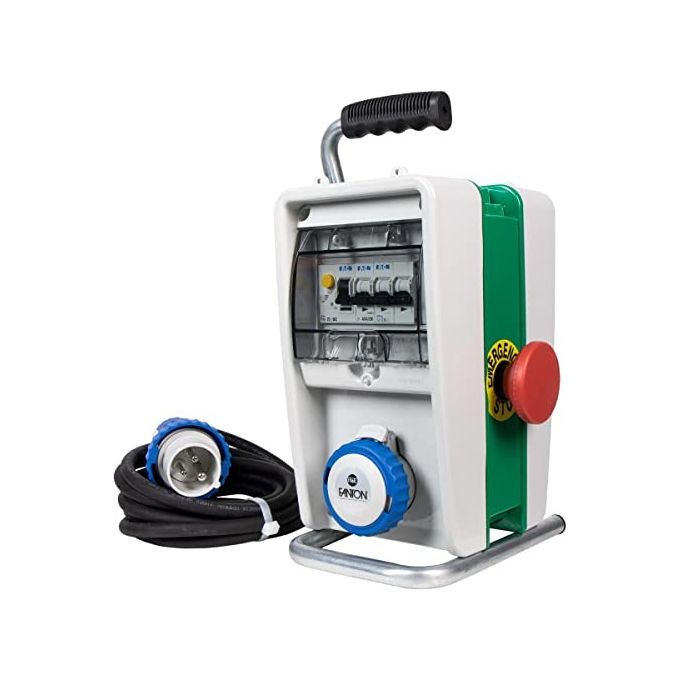

Fanton 74306 Quadro EOLO ASC IP65 con 3 prese CEE 16A 2P+T cavo 4m pulsante emergenza supporto colore Grigio

Il Fanton Quadro Eolo ASC IP65 con cavalletto, cavo da 4 m e pulsante di emergenza è una soluzione professionale per la distribuzione elettrica in cantiere, disponibile nella sezione Quadri Elettrici di Yeppon, dove puoi confrontarlo con altri modelli della stessa categoria. Progettato per operare a 230 V con una potenza allacciata di 3 kW, questo quadro portatile combina protezioni integrate, grado IP65 e praticità di trasporto in un unico prodotto.

Fanton Quadro Eolo ASC — Quadro Elettrico Portatile IP65 con Emergenza e Cavo 4 m

Design e materiali

Il Fanton Quadro Eolo ASC IP65 è realizzato con un corpo in plastica tecnica di colore grigio, scelto per la sua resistenza agli agenti atmosferici e agli urti tipici degli ambienti di cantiere. La struttura è progettata per garantire robustezza nel tempo anche in condizioni di utilizzo intensivo allaperto, dove lesposizione a polvere, umidità e variazioni termiche è costante.

Le dimensioni del quadro sono 15,6 cm di larghezza, 33,8 cm di altezza e 18,5 cm di profondità, valori che consentono un ingombro contenuto pur offrendo spazio sufficiente per alloggiare le protezioni interne e le tre prese CEE. Il peso complessivo è di 3,25 kg, che lo rende facilmente trasportabile da un operatore anche senza ausili meccanici.

Il cavalletto metallico incluso nella confezione consente di posizionare il quadro in modo stabile su superfici irregolari, tipiche dei siti di lavoro, senza necessità di fissaggio a parete o strutture permanenti. Questa soluzione è particolarmente utile nei cantieri temporanei dove la flessibilità di installazione è una priorità operativa.

Il grado di protezione IP65 garantisce la tenuta stagna contro la polvere (protezione totale) e contro i getti dacqua provenienti da qualsiasi direzione, rendendo il quadro idoneo alluso in ambienti esterni anche in condizioni meteorologiche avverse. La spina di alimentazione è certificata 2P+T 16A 200-250V 6h IP67, con un livello di protezione ancora superiore al corpo principale, assicurando la massima affidabilità nel punto di connessione alla rete. Il colore grigio della scocca è uniforme su tutta la superficie esterna e contribuisce a una buona visibilità del pannello frontale con le prese e i dispositivi di protezione.

Prestazioni e funzionalità

Il Fanton Quadro Eolo ASC IP65 è classificato come armadio distributore terminale e opera a una tensione nominale di 230 V con una corrente nominale di 16 A, per una potenza allacciata complessiva di 3 kW (3 kVA). Questi valori lo rendono adatto allalimentazione di utenze elettriche professionali tipiche del cantiere, come illuminazione, piccoli utensili elettrici e apparecchiature di misura.

Il quadro è dotato di tre prese CEE 2P+T 16A 200-250V 6h IP67, tutte con grado di protezione IP67, superiore a quello del corpo del quadro. Questo significa che anche in caso di immersione temporanea accidentale, i punti di connessione rimangono protetti, riducendo il rischio di cortocircuiti o guasti.

Il sistema di protezione è composto da due dispositivi distinti: un interruttore magnetotermico bipolare da 16A curva C, che protegge il circuito dai sovraccarichi e dai cortocircuiti, e un interruttore differenziale bipolare da 25A con sensibilità a 30 mA in corrente alternata (AC), che interviene in caso di dispersione verso terra, proteggendo le persone dal rischio di folgorazione. La combinazione di questi due dispositivi garantisce una protezione completa sia degli impianti che degli operatori.

Il pulsante di arresto di emergenza è un elemento di sicurezza attiva che consente di interrompere immediatamente lalimentazione a tutte le prese in caso di pericolo, senza dover agire sui singoli interruttori. Il cavo di alimentazione incluso è lungo 4 m, di tipo H07RN-F con sezione 3G2,5 mm², una tipologia specifica per ambienti gravosi, resistente agli oli, alle abrasioni e alle temperature estreme. Il quadro è conforme alle norme CEI EN 61439-1 e CEI EN 61439-4, che regolano i quadri di bassa tensione per uso generale e per i cantieri di costruzione.

Esperienza duso e vantaggi

In un contesto di cantiere, la gestione dellenergia elettrica richiede strumenti che siano al tempo stesso sicuri, pratici e pronti alluso senza installazioni complesse. Il Fanton Quadro Eolo ASC risponde a queste esigenze grazie a una configurazione completa già nella confezione: il cavo da 4 m consente di raggiungere la presa di rete senza necessità di prolunghe aggiuntive nella maggior parte delle situazioni operative standard, riducendo i punti di connessione e quindi i potenziali punti di guasto.

Le tre prese CEE da 16A permettono di alimentare contemporaneamente più utenze, ottimizzando i tempi di lavoro senza dover spostare continuamente il quadro o utilizzare adattatori. La presenza del pulsante di emergenza consente a qualsiasi operatore presente sul sito di interrompere lalimentazione in pochi istanti, senza dover individuare linterruttore corretto tra più dispositivi: un vantaggio concreto in situazioni di pericolo dove ogni secondo conta.

Il differenziale da 30 mA interviene entro tempi brevissimi in caso di dispersione, un valore di soglia che garantisce la protezione delle persone secondo le normative vigenti per i cantieri. Linterruttore magnetotermico da 16A protegge invece i cavi e le apparecchiature collegate da eventuali sovraccarichi, evitando danni agli utensili e riducendo i fermi macchina non pianificati.

Il cavalletto metallico incluso permette di posizionare il quadro in modo stabile su qualsiasi superficie, anche sconnessa, senza necessità di supporti aggiuntivi. Il peso di 3,25 kg e le dimensioni compatte (15,6 × 33,8 × 18,5 cm) facilitano il trasporto da unarea di lavoro allaltra nel corso della giornata. La conformità alle norme CEI EN 61439-1 e CEI EN 61439-4 garantisce che il prodotto soddisfi i requisiti di sicurezza richiesti per limpiego professionale nei cantieri edili e industriali, offrendo una base documentale solida per le verifiche ispettive.
