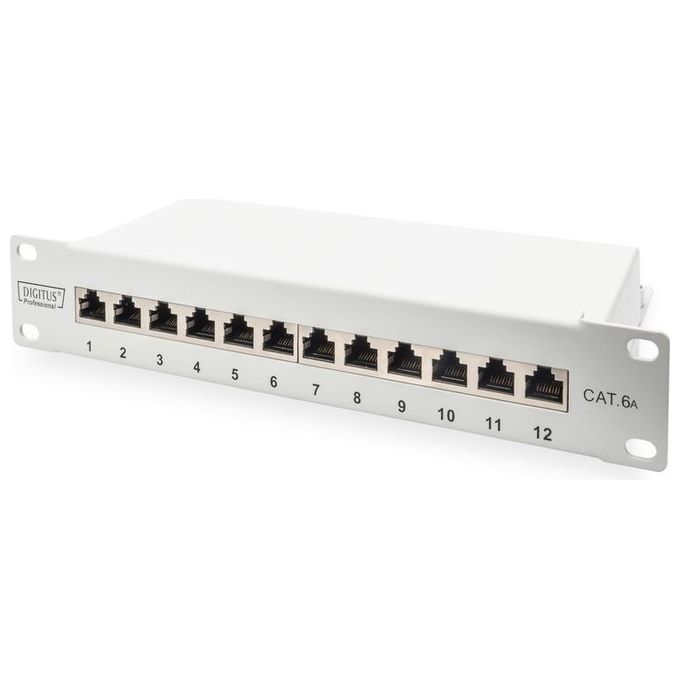

Digitus DN-91612S-EA-G Pannello Patch CAT 6A Schermato 12 Porte 1U 10'' Grigio RAL7035 colore Grigio

Il Pannello Patch CAT 6A Schermato Digitus a 12 porte è una soluzione professionale per il cablaggio strutturato, disponibile nella sezione Armadi Rack di Yeppon, dove puoi confrontarlo con altri pannelli e accessori per rack della stessa categoria. Il modello DN-91612S-EA-G è progettato per rack da 10'' in formato 1U e supporta trasmissioni fino a 10 Gigabit Ethernet, rendendolo adatto a infrastrutture di rete professionali che richiedono affidabilità e schermatura completa.

Digitus Pannello Patch CAT 6A Schermato 12 Porte 10'' 1U

Design e materiali

Il pannello patch Digitus DN-91612S-EA-G è realizzato con un alloggiamento in acciaio galvanizzato laminato a freddo da 1,5 mm, conforme agli standard EN 1.4301, UNS S30400 e AISI 304. Questa scelta costruttiva garantisce una struttura solida e resistente, adatta allinstallazione permanente in armadi rack da 10'' (254 mm), con un ingombro in altezza di 1U.

Le dimensioni del pannello sono contenute e ottimizzate per il formato rack compatto: altezza 4,4 cm, larghezza 11 cm e profondità 25,5 cm. Il peso complessivo dellimballo è di 0,89 kg, a conferma della leggerezza del componente nonostante la robustezza del materiale impiegato.

Il colore è Grigio RAL 7035, una tonalità standard nel settore networking che si integra facilmente con qualsiasi armadio rack professionale. Le 12 prese RJ-45 sono realizzate in ABS UL 94V-0, un materiale autoestinguente che rispetta i requisiti di sicurezza antincendio. I contatti delle prese sono in bronzo fosforato nichelato con placcatura in oro da 0,5 µ, che assicura una conduzione elettrica stabile nel tempo e una bassa resistenza di contatto, inferiore a 20 milliohm. La schermatura delle prese RJ-45 è in bronzo nichelato, mentre i morsetti a taglio LSA sono in bronzo fosforoso zincato con corpo in materiale UL 94V-0. Il circuito stampato interno è in FR4, anchesso certificato UL 94V-0. Il collegamento di terra è centralizzato, con un punto di messa a terra unico per tutto il pannello, che semplifica linstallazione e garantisce continuità della schermatura sullintera struttura.

Prestazioni e funzionalità

Il Pannello Patch CAT 6A Schermato Digitus 12 Porte supporta la categoria 6A, classe EA, con una banda passante fino a 500 MHz e compatibilità con lo standard 10GBase-T, che consente trasmissioni dati a 10 Gigabit Ethernet su cavi in rame. Questo lo rende adatto a reti ad alta densità di traffico, ambienti server e infrastrutture che richiedono prestazioni elevate e stabili nel tempo.

La schermatura elettromagnetica è a 360° su ciascun punto di contatto, eliminando le interferenze esterne e garantendo una trasmissione dati priva di perdite di segnale. La resistenza dielettrica raggiunge 1.500 VDC tra contatto e massa e 1.000 VDC tra contatto e contatto, valori che attestano lisolamento elettrico del componente anche in condizioni di stress. La resistenza allisolamento è superiore a 500 MOhm.

Il pannello è conforme allo standard PoE+ (IEEE 802.3at), il che significa che può gestire lalimentazione tramite cavo Ethernet per dispositivi come access point, telecamere IP e telefoni VoIP senza richiedere adattatori aggiuntivi. È inoltre compatibile con lo standard PoE (IEEE 802.3af).

Linstallazione dei cavi avviene tramite barre LSA con codifica cromatica secondo gli schemi EIA/TIA 568 A e B, che riduce il rischio di errori durante il cablaggio. I morsetti LSA supportano cavi da 22 a 26 AWG, sia rigidi che flessibili. Il ciclo di inserzione delle prese è garantito per oltre 750 operazioni secondo ISO/IEC 11801 e IEC 60603-7-5, mentre i morsetti reggono oltre 200 cicli di terminazione. La forza di innesto massima è di 30 N (IEC 60603-7-5) e il carico di trazione tra presa e connettore è di 7,7 kg. Il pannello è conforme agli standard internazionali ISO/IEC 11801 2ª edizione, EN 50173-1 ed EIA/TIA 568-C.

Esperienza duso e vantaggi

Installare e gestire uninfrastruttura di rete strutturata con il pannello patch Digitus DN-91612S-EA-G risulta diretto e razionale. Il formato 10'' con altezza 1U consente di integrare il pannello anche in armadi rack compatti, ottimizzando lo spazio disponibile senza rinunciare a 12 porte operative. In ambienti dove ogni unità rack conta, avere un pannello che occupa soli 4,4 cm di altezza e 25,5 cm di profondità permette di organizzare il cablaggio in modo ordinato e accessibile.

La schermatura a 360° su ogni porta RJ-45 si traduce in un vantaggio concreto nelle installazioni in ambienti con elevata densità di apparati elettronici: le interferenze elettromagnetiche vengono neutralizzate a livello di singolo punto di contatto, riducendo i problemi di segnale che spesso affliggono reti non schermate in ambienti industriali, data center o uffici con molti dispositivi attivi.

Il supporto al protocollo PoE+ (IEEE 802.3at) consente di alimentare dispositivi di rete direttamente attraverso il cavo Ethernet, eliminando la necessità di alimentatori separati per access point, telecamere o telefoni IP. Questo semplifica notevolmente il cablaggio e riduce il numero di componenti da gestire.

La temperatura operativa del pannello va da -20 °C a +70 °C, rendendolo utilizzabile in ambienti con escursioni termiche significative, come locali tecnici non climatizzati o installazioni in esterno protetto. La durabilità dei contatti — con oltre 750 cicli di inserzione garantiti — assicura che il pannello mantenga le proprie caratteristiche elettriche nel tempo, anche in contesti dove le patch cord vengono cambiate frequentemente. Il collegamento di terra centralizzato semplifica la messa a terra dellintera infrastruttura, riducendo i tempi di installazione e il rischio di errori nella continuità dello schermo.
