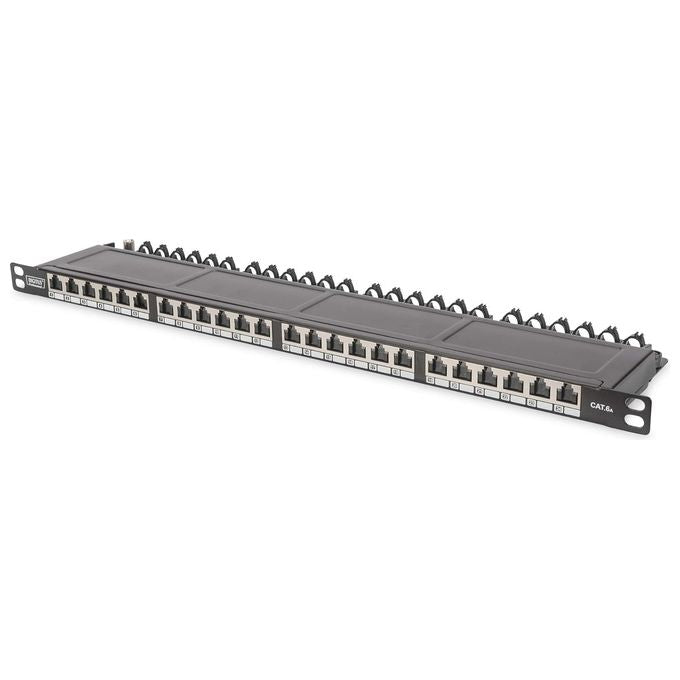

Digitus DN-91624S-SL-EA Pannello Patch CAT 6A Classe EA Schermato 24 Porte RJ45 0.5U colore Nero

Il pannello patch Digitus CAT 6A Classe EA schermato DN-91624S-SL-EA è una soluzione professionale per infrastrutture di rete ad alta densità, disponibile nella sezione Cavi Patch / Utp di Yeppon, dove puoi confrontarlo con altri modelli della stessa categoria.

Digitus Pannello Patch CAT 6A Alta Densità Schermato 24 Porte 0,5U

Design e materiali

Il pannello patch Digitus DN-91624S-SL-EA è progettato per installazioni in rack 19'' e si distingue per la sua altezza compatta di soli 0,5U, pari a circa 2,2 cm. Questa caratteristica costruttiva consente di ottimizzare al massimo lo spazio disponibile nel rack: montando due pannelli da 0,5U si raggiungono 48 porte su un singolo U, raddoppiando la densità di connessione rispetto a un pannello tradizionale da 1U.

La larghezza è di 48,2 cm e la profondità di 53 cm, dimensioni studiate per adattarsi perfettamente agli armadi rack standard. Il peso dellimballo è di 1,5 kg, a conferma della solidità costruttiva del prodotto senza compromettere la praticità di installazione.

Lalloggiamento è realizzato in acciaio zincato laminato a freddo da 1,5 mm (conforme agli standard EN1.4301, UNS S30400, AISI 304), un materiale che garantisce rigidità strutturale e resistenza alla corrosione anche in ambienti tecnici con variazioni di temperatura comprese tra -20°C e +70°C. Il colore è nero, scelta standard per lintegrazione in rack professionali.

Le prese RJ-45 sono realizzate in ABS UL 94V-0, materiale autoestinguente certificato, mentre i contatti interni sono in bronzo fosforoso nichelato con placcatura in oro da 0,5 µ, che assicura conducibilità stabile e resistenza allossidazione nel tempo. La schermatura delle prese è in bronzo nichelato, con contatto a 360° che avvolge completamente il connettore per eliminare le interferenze elettromagnetiche. Ogni presa è dotata di tappi antipolvere che proteggono i contatti quando le porte non sono in uso, prolungando la vita utile del pannello in ambienti polverosi o ad alta frequenza di manutenzione.

Il morsetto LSA integrato è di tipo Krone LSA+, realizzato in bronzo fosforoso galvanizzato (UL 94V-2), con chiusura a sgancio rapido che permette laccesso ai connettori a dislocazione di isolamento senza luso di attrezzi. La scheda circuiti è in FR4 UL 94V-0, materiale standard per applicazioni di rete ad alta frequenza.

Prestazioni e funzionalità

Il pannello patch Digitus CAT 6A Classe EA schermato DN-91624S-SL-EA supporta trasmissioni fino a 500 MHz di banda passante, rendendolo compatibile con lo standard 10GBase-T per reti Ethernet a 10 Gigabit. Questa capacità lo rende adatto non solo alle infrastrutture attuali, ma anche a quelle progettate per evoluzioni future della rete.

Le 24 porte RJ-45 sono conformi agli standard IEEE 802.3af e IEEE 802.3at, con supporto per cavi Cat6a. La forza di inserimento massima è di 30 N (secondo IEC 60603-7-5), valore che garantisce connessioni stabili e sicure senza rischio di allentamento accidentale. Il carico di trazione supportato è di 7,7 kg per connettore, parametro rilevante in installazioni con cavi pesanti o in ambienti soggetti a vibrazioni.

La resistenza di isolamento è superiore a 500 MOhm, mentre la resistenza di contatto è inferiore a 20 milliOhm: valori che si traducono in trasmissioni dati pulite, con perdite di segnale ridotte al minimo anche su lunghe distanze. La rigidità dielettrica è di 1000 Vcc tra contatto e contatto e di 1500 Vcc tra contatto e massa, parametri che garantiscono sicurezza elettrica anche in presenza di picchi di tensione.

I connettori LSA supportano sezioni di conduttore da 22 a 26 AWG, offrendo compatibilità con la maggior parte dei cavi di installazione strutturata in uso. Il ciclo di vita delle prese supera i 750 inserimenti, mentre le terminazioni LSA reggono oltre 200 cicli, dati che indicano una durata operativa adeguata per ambienti con frequenti riconfigurazioni. Il pannello è certificato conforme agli standard ISO/IEC 11801 2nd Ed., EN 50173-1 ed EIA/TIA 568-C, con installazione cavi tramite sistema LSA con codice colore EIA/TIA 568 A e B. La conformità RoHS è garantita.

Il contatto schermato a 360° sulle prese RJ-45 elimina le interferenze elettromagnetiche tra porte adiacenti, aspetto critico in installazioni ad alta densità dove i cavi sono ravvicinati. Il morsetto per il fissaggio e linstradamento dei cavi è richiudibile, permettendo di mantenere lordine del cablaggio anche dopo interventi di manutenzione.

Esperienza duso e vantaggi

Chi gestisce sale server, armadi di distribuzione o infrastrutture di rete in ambienti professionali sa quanto sia critico ottimizzare lo spazio nel rack. Con unaltezza di soli 0,5U, questo pannello consente di installare fino a 48 porte su un singolo U di rack, semplicemente affiancando due unità: un vantaggio concreto in contesti dove ogni unità rack disponibile ha un valore elevato.

Laccesso ai connettori LSA avviene senza attrezzi grazie alla chiusura a sgancio rapido sullalloggiamento. Questo riduce i tempi di intervento durante le riconfigurazioni della rete, un aspetto rilevante in ambienti dove la continuità operativa è prioritaria. I tappi antipolvere sulle porte RJ-45 non occupate proteggono i contatti placcati in oro da 0,5 µ, mantenendo le prestazioni elettriche nel tempo senza necessità di pulizia frequente.

La banda passante fino a 500 MHz e il supporto al 10GBase-T rendono questo pannello compatibile con le infrastrutture di rete più recenti, eliminando la necessità di sostituire il pannello in caso di aggiornamento della rete da 1 Gigabit a 10 Gigabit. Si tratta di un investimento che accompagna levoluzione dellinfrastruttura senza richiedere interventi aggiuntivi sul cablaggio passivo.

Il sistema di fissaggio dei cavi con morsetti integrati e richiudibili permette di mantenere un cablaggio ordinato anche dopo più interventi, riducendo il rischio di errori di connessione e semplificando la lettura del patch panel durante le operazioni di troubleshooting. La compatibilità con cavi da 22 a 26 AWG offre flessibilità nella scelta del materiale di cablaggio, adattandosi a diverse tipologie di installazione strutturata.

La temperatura operativa da -20°C a +70°C garantisce il funzionamento del pannello anche in ambienti tecnici non climatizzati o soggetti a escursioni termiche, come locali tecnici esterni o armadi non condizionati. Il materiale dellalloggiamento in acciaio zincato da 1,5 mm assicura stabilità meccanica nel tempo, anche in presenza di rack completamente popolati con cavi pesanti.
