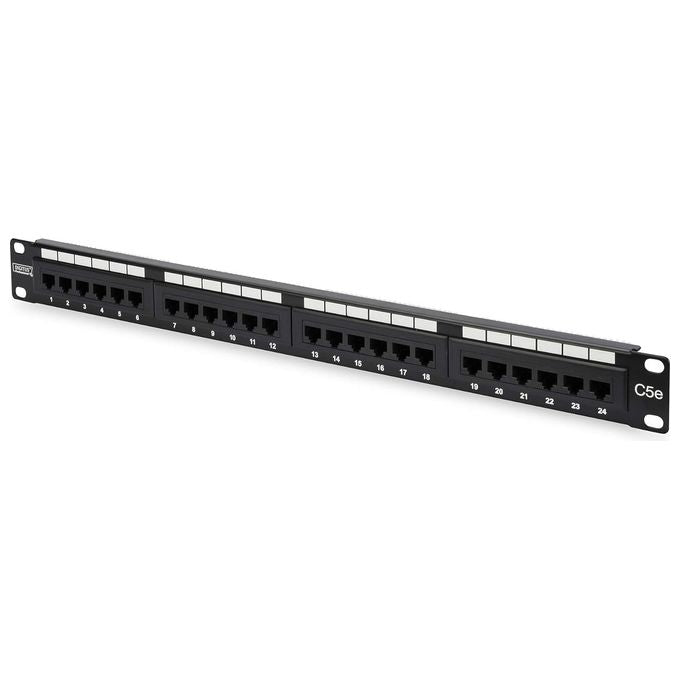

Digitus DN-91524U Pannello Patch 19'' UTP non schermato 24 porte RJ45 Cat5e rack 1U colore Nero

Il Digitus pannello patch 19'' non schermato UTP 24 porte RJ45 Cat5e è una soluzione per la gestione strutturata del cablaggio di rete, disponibile nella sezione Accessori Armadi Rack di Yeppon, dove puoi confrontarlo con altri componenti della stessa famiglia. Il modello DN-91524U è progettato per installazioni in rack standard da 19 pollici e occupa una sola unità rack (1U), rendendolo adatto sia a piccoli ambienti che a sale server più strutturate.

Digitus Pannello Patch 19'' Non Schermato UTP 24 Porte RJ45 Cat5e

Design e materiali

Il pannello patch Digitus DN-91524U è costruito con un telaio in acciaio laminato a freddo zincato elettroliticamente (SECC) con spessore di 1,5 mm, conforme agli standard EN1.4301, UNS S30400, AISI 304 e LMSAD110. Si tratta di un materiale che garantisce rigidità meccanica e resistenza alla corrosione, caratteristiche fondamentali per componenti destinati a restare installati in rack per anni senza interventi di manutenzione.

Le dimensioni del pannello sono 51,5 cm di larghezza e 6 cm di profondità, con un ingombro in rack di 1U, il che significa che occupa uno spazio minimo allinterno dellarmadio. Il peso del prodotto è di circa 0,68 kg nella confezione, il che lo rende facile da installare anche da soli senza attrezzature particolari.

Il colore è nero RAL 9005, una finitura standard per ambienti rack che garantisce uniformità visiva con gli altri componenti dellarmadio. Il frontalino è in metallo, con 24 porte RJ45 disposte in fila orizzontale, ciascuna chiaramente numerata per facilitare lidentificazione dei collegamenti. I connettori RJ45 sono realizzati in ABS UL 94V-0, un materiale autoestinguente certificato, mentre i contatti sono in bronzo fosforoso con rivestimento in oro da 0,5 μ, che assicura una bassa resistenza di contatto e una lunga durata nel tempo.

Il pannello è predisposto per il fissaggio dei cavi tramite fascette, con appositi punti di ancoraggio integrati nel telaio. Questo dettaglio costruttivo permette di mantenere i cavi in ordine e riduce lo stress meccanico sui connettori, prolungando la vita utile dellinstallazione. Il prodotto è compatibile con armadi rack da 483 mm (19 pollici) secondo gli standard di settore.

Prestazioni e funzionalità

Il pannello patch Cat5e Digitus DN-91524U supporta reti di categoria 5e con frequenze fino a 100 MHz, compatibile con i protocolli 10/100Base-T e 1GBase-T, ovvero reti Ethernet fino a 1 Gigabit al secondo. Questo lo rende adatto alla maggior parte delle infrastrutture di rete aziendali e professionali che non richiedono ancora il passaggio a Cat6 o superiori.

Linstallazione dei cavi avviene tramite il sistema LSA+ (IDC), un metodo a spostamento di isolante che non richiede la spelatura del cavo: il conduttore viene inserito nel modulo e il contatto avviene per pressione meccanica. Questo sistema è compatibile con conduttori da 22 a 26 AWG, sia intrecciati che massivi, e supporta oltre 200 cicli di montaggio secondo ISO/IEC 11801 e IEC 60603-7-5. La codifica dei colori segue gli standard EIA/TIA 568 A e B, entrambi indicati su ogni connettore, eliminando ambiguità durante il cablaggio.

Le 24 porte RJ45 8P8C garantiscono ciascuna una forza di inserimento massima di 30N (IEC 60603-7-5) e una resistenza alla trazione di 7,7 kg tra presa e spina. La durata dei cicli di inserimento è superiore a 750 secondo ISO/IEC 11801, un valore che corrisponde a molti anni di utilizzo in ambienti con frequenti riconfigurazioni. La resistenza di contatto è inferiore a 20 milliohm, mentre la resistenza di isolamento supera i 500 MOhm, valori che garantiscono trasmissioni pulite e senza perdite di segnale.

Il pannello è conforme agli standard internazionali ISO/IEC 11801 2nd Ed., EN 50173-1 e EIA/TIA 568-C, il che ne certifica lidoneità per installazioni professionali in ambienti soggetti a normative specifiche. La rigidità dielettrica è di 1000 VDC tra contatto e contatto e 1500 VDC tra contatto e massa, parametri che confermano laffidabilità elettrica del componente anche in condizioni di stress.

Esperienza duso e vantaggi

Chi gestisce un armadio rack sa che la qualità del pannello patch influisce direttamente sulla facilità di manutenzione dellintera infrastruttura. Con 24 porte numerate e la codifica colori EIA/TIA 568 A e B su ogni connettore, il Digitus DN-91524U riduce il tempo necessario per identificare e riconfigurare i collegamenti: non serve cercare schemi su carta o ricordare a memoria quale cavo va dove.

Il sistema di installazione LSA+ è uno dei più diffusi in ambito professionale proprio perché velocizza il cablaggio: non occorre saldare né spelacchiare i conduttori, e la connessione è meccanicamente stabile. Con oltre 200 cicli di montaggio garantiti per ogni terminale, il pannello può essere ricablato più volte nel corso della sua vita utile senza perdere affidabilità. Questo è un vantaggio concreto per chi gestisce reti in evoluzione, dove le postazioni cambiano e i cavi vengono spostati frequentemente.

Loccupazione di una sola unità rack (1U) su un armadio da 19 pollici significa che è possibile installare più pannelli in verticale senza sprecare spazio. In un rack da 12U, ad esempio, si possono montare fino a 12 pannelli di questo tipo, gestendo 288 porte in uno spazio contenuto. Il telaio in acciaio zincato da 1,5 mm assicura che il pannello rimanga stabile anche con tutti i 24 cavi collegati e fissati con fascette.

La temperatura di esercizio va da -20°C a +70°C, il che rende questo pannello adatto anche a installazioni in ambienti non climatizzati, come locali tecnici o armadi esterni protetti. La conformità agli standard ISO/IEC 11801 e EN 50173-1 è un requisito spesso richiesto in ambito aziendale e pubblico per la certificazione degli impianti di cablaggio strutturato. Il pannello patch Digitus è quindi una scelta adatta a installatori professionisti, system integrator e responsabili IT che cercano un componente affidabile, conforme alle normative e facile da gestire nel tempo.
