Digitus DN-91616S-B Pannello Patch 16 Porte CAT 6 Schermato 1U RJ45 Oro Nero

Il Digitus Pannello Patch CAT 6 Schermato 16 Porte è una soluzione professionale per la gestione strutturata del cablaggio di rete, disponibile nella sezione Switch di Yeppon, dove puoi confrontarlo con altri componenti per infrastrutture di rete. Il modello DN-91616S-B è progettato per installazioni in rack da 19'' e garantisce prestazioni conformi alla Classe E con frequenze fino a 250 MHz.

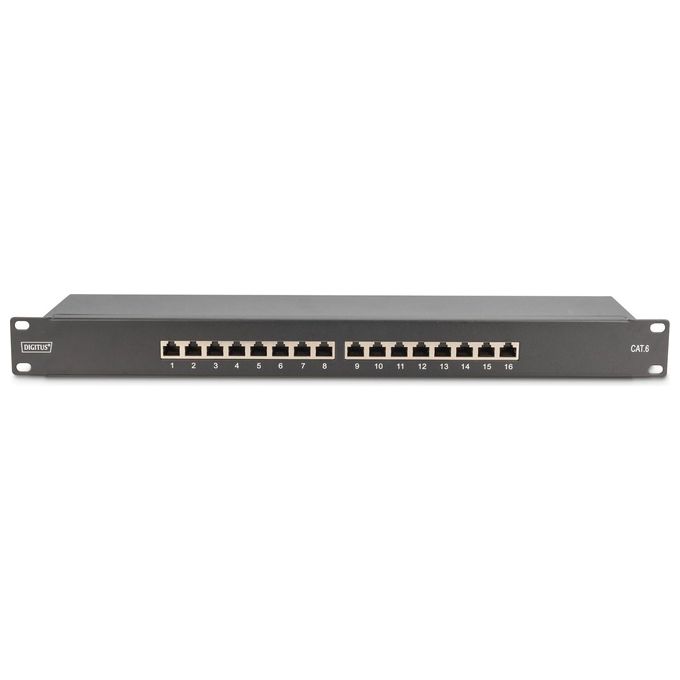

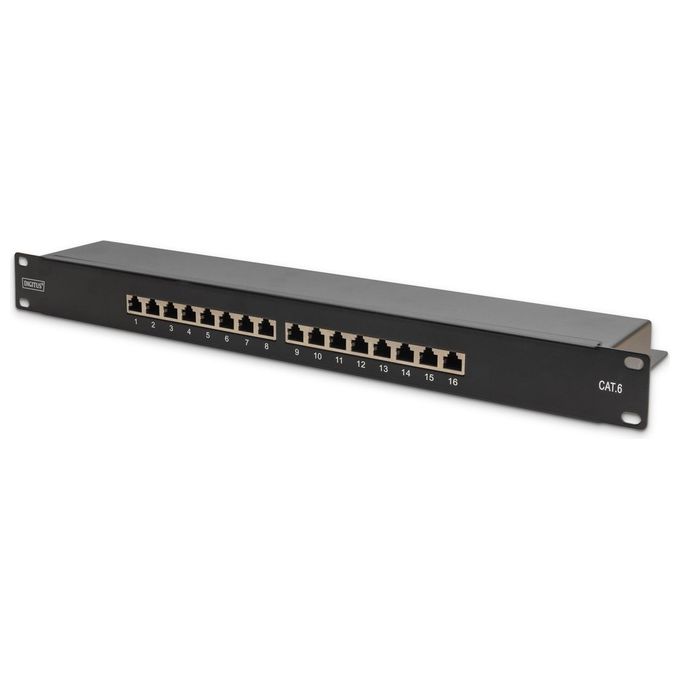

Digitus Pannello Patch CAT 6 Schermato 16 Porte RJ45

Design e materiali

Il pannello patch Digitus DN-91616S-B è realizzato in acciaio zincato laminato a freddo con uno spessore di 1,5 mm, conforme agli standard EN 1.4301, UNS S30400 e AISI 304. Questa scelta costruttiva garantisce una struttura robusta e una protezione elettromagnetica affidabile, adatta agli ambienti professionali più esigenti dove la schermatura del segnale è un requisito fondamentale.

Le dimensioni del pannello sono 48,26 cm di larghezza, 4,4 cm di altezza e 10,9 cm di profondità, con un ingombro in rack di 1U. Il formato da 19'' lo rende compatibile con la grande maggioranza degli armadi rack standard presenti sul mercato, semplificando lintegrazione in infrastrutture già esistenti o di nuova realizzazione.

Il colore è Nero (RAL 9005), una finitura neutra che si integra facilmente in qualsiasi ambiente tecnico. I connettori RJ45 sono realizzati in ABS certificato UL 94V-0, materiale autoestinguente che risponde ai requisiti di sicurezza antincendio. I contatti sono in bronzo fosforoso nichelato con placcatura in oro da 0,5 µ, che assicura una conduttività stabile nel tempo e una resistenza allossidazione superiore rispetto ai contatti non placcati. Il materiale di schermatura è bronzo nichelato, che garantisce una copertura a 360° su ogni porta, con collegamento a terra centrale per eliminare le interferenze elettromagnetiche. Il morsetto di terminazione LSA è in bronzo fosforoso galvanizzato, certificato UL 94V-0, mentre il circuito stampato interno è in materiale FR4 UL 94V-0, standard di riferimento per la sicurezza nei componenti elettronici. La combinazione di questi materiali conferisce al pannello una costruzione coerente con le specifiche di installazione professionale.

Prestazioni e funzionalità

Il Digitus Pannello Patch CAT 6 Schermato 16 Porte DN-91616S-B opera secondo le specifiche della Classe E (Link Performance), con una banda passante fino a 250 MHz, sufficiente a supportare trasmissioni dati fino a 1.000 Mbit/s (1 GBase-T). Questo lo rende adatto a reti Gigabit Ethernet in ambienti professionali, dove la velocità e la stabilità della connessione sono priorità operative concrete.

Il pannello è conforme agli standard ISO/IEC 11801 3a edizione, EN 50173-1 e EIA/TIA 568-C, oltre che agli standard IEEE 802.3af (PoE) e IEEE 802.3at (PoE+). La compatibilità con PoE e PoE+ significa che il pannello può essere integrato in infrastrutture che alimentano dispositivi come access point Wi-Fi, telecamere IP e telefoni VoIP direttamente tramite il cavo di rete, senza necessità di alimentatori separati.

Le 16 porte RJ45 8P8C accettano conduttori da 22 a 26 AWG, sia solidi che a trefoli, offrendo flessibilità nella scelta del cablaggio. La terminazione avviene tramite strisce LSA (sistema Krone LSA+), un metodo di installazione rapido e affidabile, standard nelle installazioni strutturate professionali. La forza di inserimento massima è di 30 N (conforme a IEC 60603-7-5), mentre la resistenza alla trazione tra presa e spina è di 7,7 kg, valori che indicano connessioni meccanicamente stabili anche in ambienti soggetti a vibrazioni o movimentazione frequente.

Sul piano elettrico, la resistenza di isolamento è superiore a 500 MOhm, la resistenza di contatto è inferiore a 20 milliOhm e la rigidità dielettrica è di 1.000 VCC tra contatto e contatto e 1.500 VCC tra contatto e massa. Ogni porta è certificata per oltre 750 cicli di innesto e oltre 200 cicli di terminazione, garantendo una lunga vita operativa anche in ambienti con frequenti riconfigurazioni del cablaggio. Lintervallo di temperatura di funzionamento va da -20 °C a +70 °C, coprendo sia ambienti climatizzati che locali tecnici non condizionati.

Esperienza duso e vantaggi

Installare il Digitus Pannello Patch CAT 6 Schermato in un rack da 19'' richiede un solo slot da 1U, ottimizzando lo spazio disponibile nellarmadio e lasciando liberi gli slot adiacenti per switch, patch panel aggiuntivi o altri apparati. Con 16 porte concentrate in 4,4 cm di altezza, la densità di connessioni per unità di spazio è elevata, un vantaggio concreto in ambienti dove ogni centimetro di rack è prezioso.

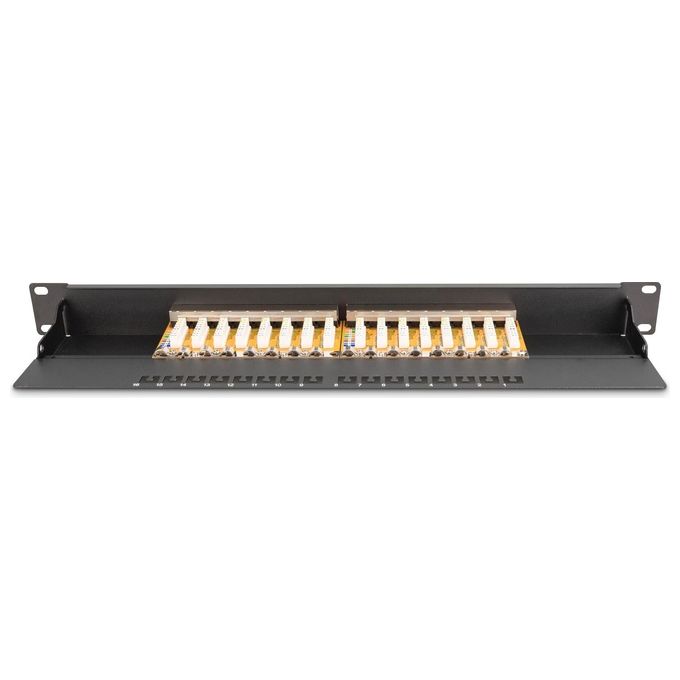

Il sistema di terminazione LSA (Krone LSA+) consente di attestare i cavi in modo rapido e ordinato, riducendo i tempi di installazione rispetto a soluzioni che richiedono saldature o connettori a crimpare. La possibilità di utilizzare conduttori da 22 a 26 AWG, sia solidi che a trefoli, offre libertà nella scelta del cablaggio strutturato già presente o da installare, senza dover acquistare cavi specifici per il pannello.

La schermatura a 360° su ogni porta, combinata con il collegamento a terra centrale, riduce attivamente le interferenze elettromagnetiche (EMI) che in ambienti con molti apparati elettronici possono degradare la qualità del segnale e causare errori di trasmissione. In una rete Gigabit che trasporta fino a 1.000 Mbit/s, anche una riduzione minima del rumore elettromagnetico si traduce in connessioni più stabili e meno ritrasmissioni di pacchetti.

La compatibilità con PoE (IEEE 802.3af) e PoE+ (IEEE 802.3at) rende questo pannello adatto a infrastrutture moderne dove la gestione centralizzata dellalimentazione dei dispositivi di rete è un requisito operativo. Telecamere IP, access point e telefoni VoIP possono essere collegati e alimentati attraverso lo stesso cavo Cat 6, semplificando il cablaggio e riducendo il numero di prese elettriche necessarie.

Con oltre 750 cicli di innesto certificati per ogni porta e una resistenza alla trazione di 7,7 kg, il pannello è dimensionato per ambienti in cui le patch cord vengono spostate e ricollegate frequentemente, come sale server, data center di piccole e medie dimensioni o reti aziendali in crescita. La temperatura operativa da -20 °C a +70 °C lo rende utilizzabile anche in locali tecnici non climatizzati, ampliando gli scenari di installazione possibili.
