Digitus DN-96330-4 Scatola di giunzione fibra ottica 1U 6 porte LC duplex OM4 colore Grigio

La Digitus Scatola Di Giunzione Fibra Ottica 6 Connettori LC OM4 Duplex (codice DN-96330-4) è una soluzione rack preassemblata per la gestione professionale dei cavi in fibra ottica, disponibile nella sezione Fibra Ottica di Yeppon, dove puoi confrontarla con altri modelli della stessa famiglia.

Digitus Scatola Di Giunzione Fibra Ottica LC OM4 Duplex 1U

Design e materiali

La struttura della Digitus Scatola Di Giunzione DN-96330-4 è realizzata in lamiera dacciaio da 1 mm di spessore, verniciata a polvere nel colore grigio RAL 7035, una finitura standard nellambito delle installazioni rack professionali che garantisce uniformità visiva con gli altri componenti dellarmadio di rete. La costruzione in acciaio assicura rigidità meccanica e protezione adeguata per i componenti in fibra ottica alloggiati al suo interno, che per natura richiedono un contenitore stabile e privo di flessioni.

Il formato è 1U, ovvero occupa una singola unità rack nellarmadio da 19 pollici, con una larghezza di 48,3 cm compatibile con lo standard rack universale. La profondità del corpo è di 24 cm, mentre laltezza è di circa 4,4 cm, dimensioni che consentono unintegrazione ordinata anche in armadi con spazio limitato. Il peso del dispositivo è di 1 kg, il che facilita il montaggio e la gestione anche da parte di un singolo operatore.

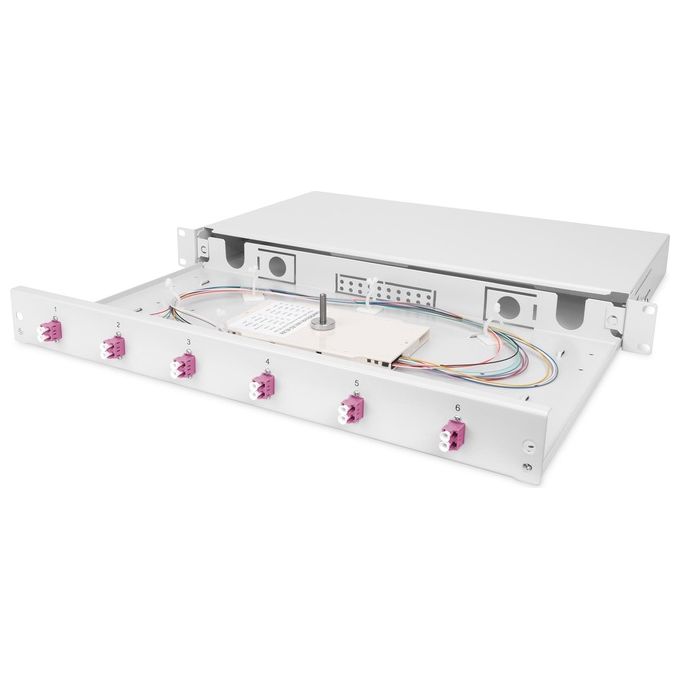

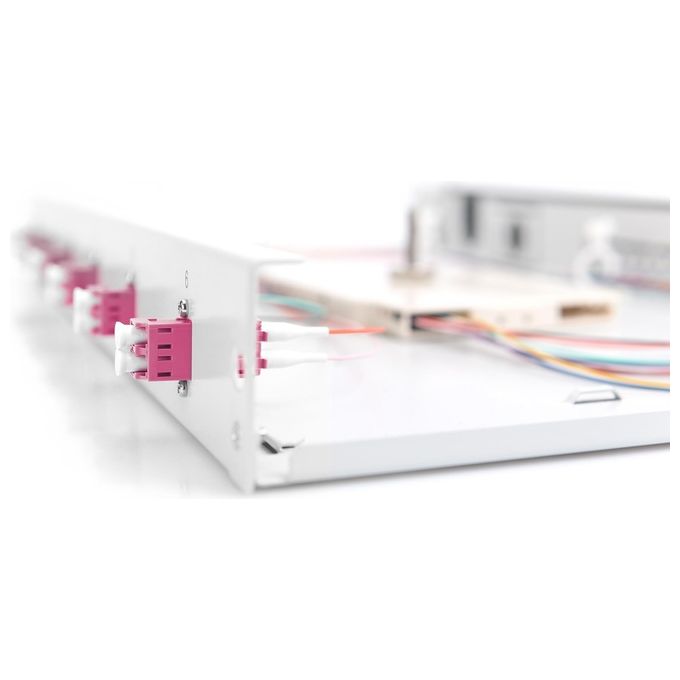

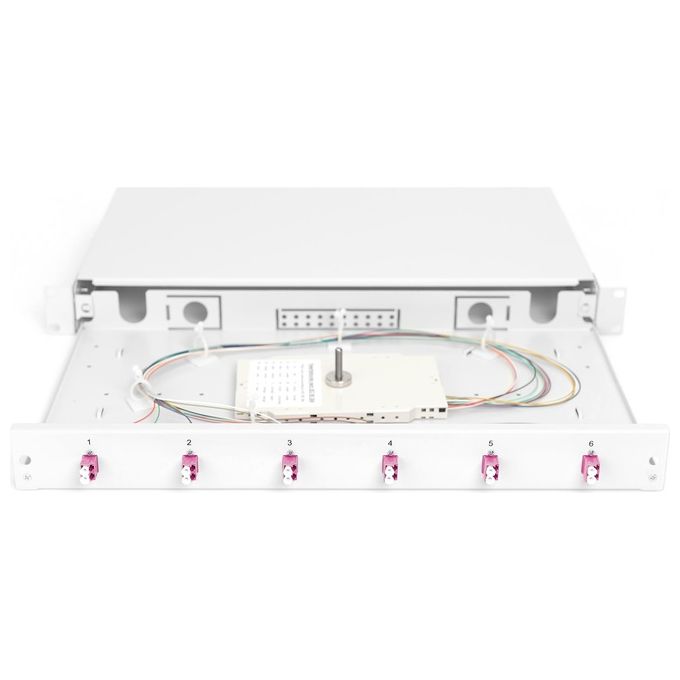

Il pannello frontale ospita 6 accoppiamenti LC duplex, disposti in modo ordinato per garantire una gestione chiara e accessibile dei cavi patch. Gli adattatori LC sono inseriti in alloggiamenti in materiale plastico di qualità, con ghiere in zirconio ceramica che assicurano una connessione stabile e a bassa perdita di inserzione. Sul retro sono presenti passacavi con filettatura M20 e M25, che permettono lingresso ordinato dei cavi in fibra ottica provenienti dallesterno dellarmadio, con un sistema di scarico della trazione integrato per proteggere le fibre da sollecitazioni meccaniche. La cassetta di giunzione interna è già installata e include pigtail colorati secondo la norma DIN IEC 60304, che semplificano lidentificazione visiva di ciascuna fibra durante le operazioni di manutenzione o ampliamento dellimpianto.

Prestazioni e funzionalità

La Digitus DN-96330-4 è una scatola di giunzione per fibra ottica multimodale di tipo OM4, progettata per installazioni rack 19'' in formato 1U. Il modello supporta 6 connessioni LC duplex, per un totale di 12 fibre gestibili contemporaneamente, rendendolo adatto a infrastrutture di rete di medie dimensioni o a segmenti specifici di reti più ampie.

La fibra OM4 supporta trasmissioni ad alta velocità su distanze fino a 400 metri per applicazioni a 10 Gbit/s e fino a 150 metri per applicazioni a 40 o 100 Gbit/s, rendendola una scelta adeguata per data center, sale server e reti aziendali che richiedono larghezze di banda elevate con latenza contenuta. Gli adattatori LC con ghiere in zirconio ceramica garantiscono una perdita di inserzione ridotta e una lunga durata nel tempo, anche con cicli ripetuti di inserimento e rimozione dei cavi patch.

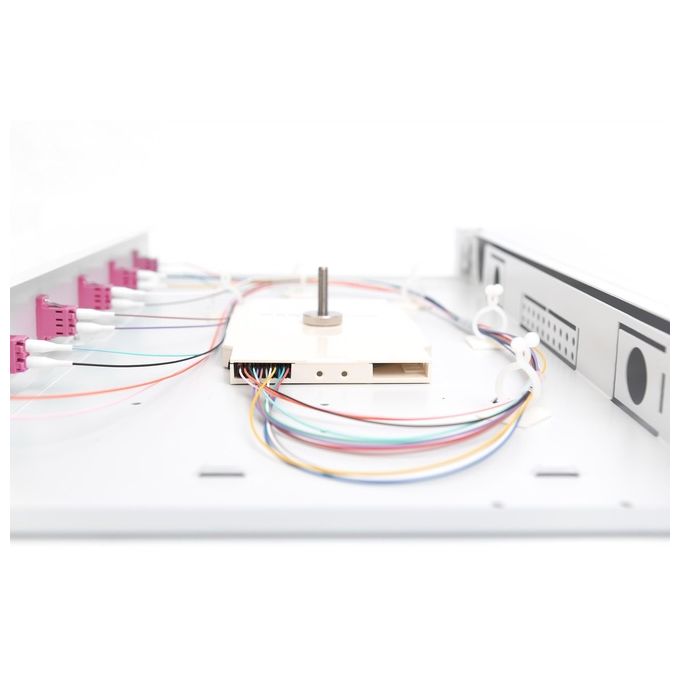

Il dispositivo è fornito già preassemblato: la cassetta di giunzione interna è montata e attrezzata, i pigtail colorati sono posizionati secondo la norma DIN IEC 60304 e gli adattatori LC sono già installati sul pannello frontale. Questo riduce significativamente i tempi di installazione in campo, eliminando la necessità di operazioni di assemblaggio aggiuntive. I passacavi M20 e M25 sul retro consentono lingresso di cavi con diametri diversi, offrendo flessibilità nella gestione di impianti eterogenei.

La struttura è progettata per essere espandibile: è possibile aggiungere ulteriori cassette di giunzione in base alle esigenze dellimpianto, rendendo questo modello adatto anche a installazioni che prevedono una crescita progressiva del numero di connessioni. Il montaggio su armadio rack standard 19'' avviene tramite le orecchie di fissaggio integrate, compatibili con i profili rack universali.

Esperienza duso e vantaggi

Chi gestisce infrastrutture di rete in fibra ottica sa quanto sia importante avere un punto di distribuzione ordinato, accessibile e affidabile. La Digitus DN-96330-4 risponde a questa esigenza con una soluzione preassemblata che riduce i tempi di messa in opera: non è necessario assemblare la cassetta, posizionare i pigtail o installare gli adattatori, perché tutto è già pronto alluso al momento dellapertura della confezione.

Con 6 connessioni LC duplex disponibili, il pannello consente di gestire fino a 12 fibre in uno spazio di soli 4,4 cm di altezza (1U), ottimizzando lutilizzo verticale dellarmadio rack. Questo è particolarmente utile in ambienti dove lo spazio rack è limitato e ogni unità deve essere sfruttata al massimo.

I pigtail colorati secondo la norma DIN IEC 60304 permettono di identificare immediatamente ogni fibra senza dover ricorrere a etichette aggiuntive, riducendo il rischio di errori durante le operazioni di patching o manutenzione. In un impianto con decine di fibre, questa caratteristica si traduce in un risparmio concreto di tempo durante le attività di troubleshooting o riconfigurazione.

Il sistema di scarico della trazione integrato protegge le fibre da sollecitazioni meccaniche accidentali, un aspetto spesso sottovalutato ma determinante per la longevità dellimpianto. I passacavi M20 e M25 garantiscono la tenuta e lordine dei cavi in ingresso, evitando che le fibre siano soggette a piegature eccessive che potrebbero compromettere le prestazioni trasmissive. Con un peso di 1 kg, il dispositivo è maneggevole e può essere installato o rimosso dallarmadio rack senza attrezzature particolari, anche in spazi ristretti.

La compatibilità con qualsiasi armadio rack standard da 19'' rende questo modello integrabile in ambienti già esistenti senza modifiche allinfrastruttura, mentre la possibilità di espansione futura lo rende una scelta adatta anche a installazioni in crescita.
