Digitus DN-96321-4 Scatola di giunzione LWL attrezzata 12x SC Duplex OM4 1U colore Grigio

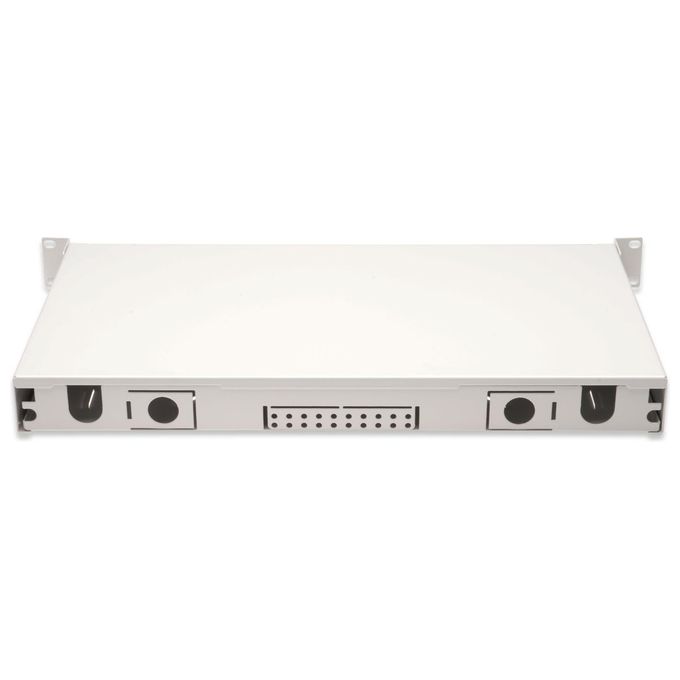

Il Digitus Scatola Di Giunzione LWL DN-96321-4 è un pannello estraibile da 19'' per fibra ottica equipaggiato con 12 connettori SC Duplex OM4, pensato per linstallazione in armadi rack standard, disponibile nella sezione Fibra Ottica di Yeppon, dove puoi confrontarlo con altri pannelli e accessori per la gestione delle reti in fibra.

Digitus Pannello Rack 19'' Fibra Ottica SC Duplex OM4

Design e materiali

Il pannello Digitus DN-96321-4 è realizzato in acciaio verniciato, un materiale che garantisce robustezza strutturale e resistenza nel tempo anche in ambienti rack ad alta densità di cablaggio. La finitura è in colore grigio RAL 7035, tonalità standard nellambito delle infrastrutture di rete professionali, che si integra senza difficoltà con armadi rack e patch panel di qualsiasi produttore.

Le dimensioni del pannello seguono il formato rack 19'' standard: la larghezza è di 48,3 cm, la profondità è di 28 cm e laltezza è di 4,45 cm, corrispondente a 1U (una unità rack). Questo ingombro contenuto in altezza consente di ottimizzare lo spazio allinterno dellarmadio, lasciando libere le unità adiacenti per altri apparati attivi o passivi.

La struttura in acciaio è progettata per sopportare il peso dei cavi in fibra ottica e dei pigtail preassemblati senza deformazioni nel tempo. Il pannello è di tipo estraibile, il che significa che può essere estratto frontalmente dallarmadio rack per facilitare le operazioni di manutenzione, giunzione o sostituzione dei componenti senza dover smontare lintera infrastruttura. Il peso dellimballo è di 3,06 kg, a conferma della solidità costruttiva dellinsieme. La confezione include viti per il fissaggio al rack, rendendo linstallazione immediata senza necessità di reperire accessori aggiuntivi. Il prodotto è originario della Turchia e distribuito da ASSMANN Electronic GmbH, azienda tedesca con sede a Lüdenscheid.

Prestazioni e funzionalità

Il pannello Digitus DN-96321-4 è equipaggiato con 12 connettori SC Duplex OM4, per un totale di 24 fibre gestibili in un singolo modulo da 1U. La compatibilità con la fibra multimodale OM4 consente trasmissioni ad alta velocità su distanze fino a 400 metri a 10 Gbit/s (10GBASE-SR) e fino a 150 metri a 100 Gbit/s, rendendolo adatto a data center, sale server e infrastrutture di rete ad alte prestazioni.

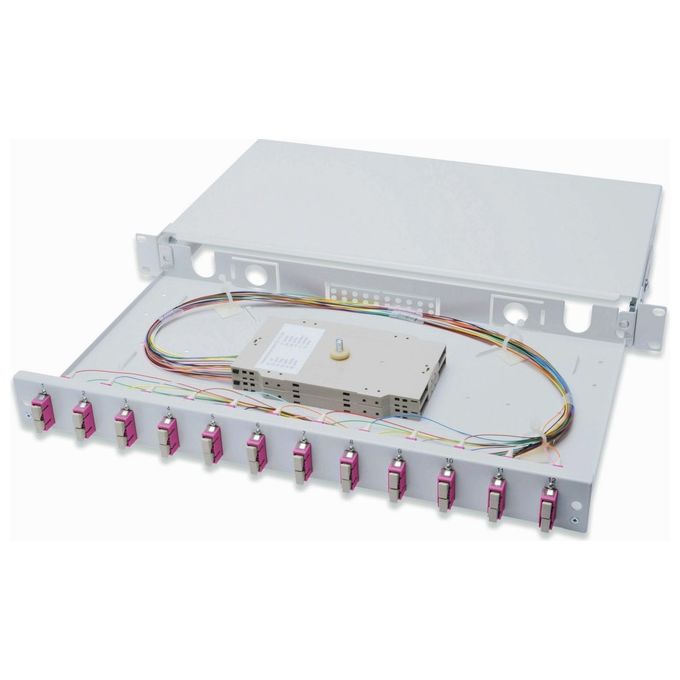

I 12 pigtail SC Duplex colorati sono già preassemblati allinterno della cassetta di giunzione: ogni pigtail è identificato da un colore diverso, facilitando la mappatura delle connessioni e riducendo il rischio di errori durante il patching. Questo approccio plug-and-play riduce significativamente i tempi di installazione rispetto a soluzioni non equipaggiate, dove è necessario procedere alla giunzione manuale di ogni singola fibra.

Il formato 1U da 19'' garantisce la compatibilità con qualsiasi armadio rack standard, sia a 19 pollici che con guide universali. La profondità di 28 cm permette lalloggiamento in rack anche di profondità ridotta. Il pannello gestisce 12 connessioni SC Duplex, ciascuna delle quali supporta due fibre (TX e RX), per uninfrastruttura di patching ottico completa e ordinata. La confezione include anche i giunti necessari al completamento dellinstallazione, rendendo il kit autonomo fin dalla prima messa in opera. Il codice MPN di riferimento è DN-96321-4, utile per identificare il prodotto in modo univoco nelle procedure di acquisto e inventario.

Esperienza duso e vantaggi

Chi gestisce armadi rack in ambienti professionali sa quanto sia importante mantenere il cablaggio in fibra ottica ordinato, accessibile e facilmente modificabile. Il pannello Digitus DN-96321-4 risponde a questa esigenza con un formato compatto da 1U che occupa soli 4,45 cm in altezza, lasciando spazio prezioso per altri apparati nellarmadio.

La presenza dei 12 pigtail SC Duplex OM4 già inseriti nella cassetta di giunzione elimina la fase di giunzione a freddo in loco, che richiede attrezzatura specializzata e personale qualificato. Linstallatore può collegare direttamente le fibre in arrivo ai pigtail preassemblati, completando il patching in tempi nettamente inferiori rispetto a un pannello non equipaggiato. Questo si traduce in un risparmio concreto di tempo e costi di manodopera, particolarmente rilevante in installazioni con più pannelli o in interventi di manutenzione urgente.

La codifica cromatica dei pigtail — con colori distinti per ciascuna delle 12 connessioni — semplifica la gestione quotidiana dellinfrastruttura: identificare una fibra specifica, tracciare un percorso di segnale o intervenire su una singola connessione diventa unoperazione rapida anche in condizioni di scarsa illuminazione o in rack ad alta densità. La compatibilità OM4 garantisce che il pannello sia pronto per supportare applicazioni a 10 Gbit/s e 40 Gbit/s, proteggendo linvestimento anche in vista di futuri aggiornamenti dellinfrastruttura di rete. Il meccanismo estraibile consente di accedere alla cassetta di giunzione senza smontare i cavi già attestati, riducendo il rischio di danneggiare le connessioni esistenti durante gli interventi. La struttura in acciaio verniciato grigio RAL 7035 assicura che il pannello mantenga la propria integrità meccanica nel tempo, anche in ambienti con variazioni di temperatura tipici delle sale server.
