Digitus DN-96320-3 Scatola di Giunzione per Fibra Ottica 1U 6x SC Duplex OM3 colore Grigio

Il Digitus Pannello Estraibile 19'' per Fibra Ottica con 6 Connettori SC Duplex OM3 è una soluzione professionale per la gestione e distribuzione della fibra ottica multimodo, disponibile nella sezione Fibra Ottica di Yeppon, dove puoi confrontarlo con altri pannelli e accessori per infrastrutture di rete. Il modello DN-96320/3 si installa in armadi rack standard da 19'' occupando una sola unità rack, ed è fornito già equipaggiato con pigtail colorati e cassette di giunzione pronte alluso.

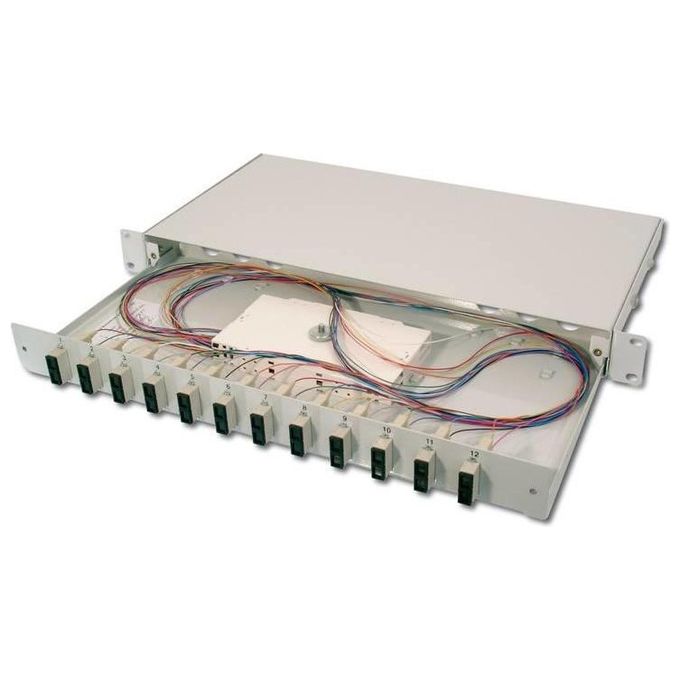

Digitus Pannello Estraibile Fibra Ottica SC Duplex OM3

Design e materiali

Il pannello è costruito con una scocca in acciaio verniciato con spessore compreso tra 1,0 e 1,5 mm, che garantisce robustezza meccanica adeguata allinstallazione in ambienti rack professionali. La finitura è in colore grigio RAL 7035, tonalità standard per larredo tecnico da rack, che si integra senza difficoltà con la maggior parte degli armadi e dei componenti di rete presenti sul mercato.

Le dimensioni del pannello sono 48,3 cm di larghezza (formato 19'' standard), 28 cm di profondità e 4,4 cm di altezza, corrispondenti a 1U rack. Questo ingombro contenuto consente di ottimizzare lo spazio verticale allinterno dellarmadio, lasciando disponibili le unità rack adiacenti per altri apparati. Il peso dellimballo è di 3,06 kg, un valore che riflette la solidità della costruzione metallica e la presenza degli accessori preinstallati.

I 6 connettori SC Duplex sono alloggiati in supporti in plastica tecnica, con ferrule in ceramica zirconia: un materiale scelto per la sua stabilità dimensionale e la bassa perdita di inserzione nel tempo, caratteristiche fondamentali per connessioni in fibra ottica che devono mantenere le prestazioni anche dopo numerosi cicli di inserimento e rimozione. Il design estraibile del pannello è un elemento costruttivo pensato per facilitare laccesso alle connessioni durante le operazioni di manutenzione o ricablaggio, senza dover smontare lintera struttura dallarmadio. La ghiera in zirconio ceramica assicura una tenuta meccanica precisa e duratura per ciascun connettore, riducendo il rischio di disallineamento delle fibre nel tempo.

Il volume dellimballo è di circa 8922 cm³, dimensionato per proteggere adeguatamente il pannello e tutti gli accessori inclusi durante il trasporto e lo stoccaggio.

Prestazioni e funzionalità

Il pannello Digitus DN-96320/3 è progettato per la fibra ottica multimodo OM3 con diametro del nucleo di 50/125 µm, una specifica che lo rende compatibile con trasmissioni ad alta velocità fino a 10 Gigabit Ethernet su distanze fino a 300 metri, e fino a 100 Gigabit su distanze più brevi, secondo gli standard IEEE applicabili alle fibre OM3. Questa categoria di fibra è oggi la scelta di riferimento per data center, sale server e reti LAN ad alte prestazioni.

Il pannello integra 6 connettori SC Duplex, per un totale di 12 fibre gestibili in un singolo modulo da 1U. Ogni connettore SC Duplex garantisce una connessione bidirezionale stabile, con perdita di inserzione tipicamente inferiore a 0,3 dB grazie alle ferrule in ceramica zirconia, un valore che si traduce in trasmissioni più pulite e meno attenuazione del segnale lungo il percorso ottico.

I pigtail colorati sono già preassemblati e inseriti nelle cassette di giunzione incluse nella confezione: questo significa che il pannello è pronto per la giunzione delle fibre senza necessità di acquistare componenti aggiuntivi separatamente. I colori differenziati dei pigtail seguono la codifica standard internazionale, rendendo immediata lidentificazione di ciascuna fibra durante le operazioni di patching e manutenzione, riducendo il rischio di errori di connessione.

Il montaggio avviene su qualsiasi armadio rack con standard 19'', occupando esattamente 1 unità rack (4,4 cm di altezza). La profondità di 28 cm è compatibile con la maggior parte degli armadi rack da 600 mm di profondità comunemente utilizzati in ambito professionale. La funzione estraibile del pannello consente di tirare fuori il modulo verso loperatore per accedere alle giunzioni senza dover lavorare in spazi ristretti allinterno dellarmadio, migliorando la precisione delle operazioni e riducendo i tempi di intervento.

Esperienza duso e vantaggi

Chi gestisce infrastrutture di rete in ambito professionale sa quanto sia importante poter intervenire rapidamente su un pannello di distribuzione senza dover smontare lintera configurazione dellarmadio. Il design estraibile del Digitus DN-96320/3 risponde esattamente a questa esigenza: il modulo si estrae verso loperatore, permettendo di lavorare sulle giunzioni e sui connettori in modo comodo e preciso, anche in armadi rack con spazio limitato tra i componenti.

La presenza di pigtail colorati preinstallati e cassette di giunzione già incluse riduce significativamente i tempi di installazione iniziale. Non è necessario assemblare i componenti da zero: il pannello è pronto per essere montato in rack e collegato alle fibre in arrivo, con un risparmio concreto di tempo nelle fasi di cablaggio strutturato.

La compatibilità con la fibra OM3 50/125 µm garantisce che linfrastruttura sia dimensionata per supportare le velocità di trasmissione richieste dalle reti moderne, con margini di banda adeguati per evoluzioni future senza dover sostituire il pannello. Gestire 12 fibre in soli 4,4 cm di altezza rack (1U) significa poter concentrare un numero elevato di connessioni in uno spazio verticale ridotto, lasciando disponibili le unità rack adiacenti per switch, patch panel in rame o altri apparati attivi.

La scocca in acciaio verniciato assicura che il pannello mantenga la propria integrità strutturale anche in ambienti soggetti a vibrazioni o a un utilizzo intensivo nel tempo. Le ferrule in ceramica zirconia dei connettori SC Duplex sono progettate per resistere a migliaia di cicli di inserimento e rimozione senza degradare le prestazioni ottiche, un aspetto rilevante in installazioni dove le connessioni vengono modificate frequentemente. Il colore grigio RAL 7035 e il formato 19'' standard rendono questo pannello compatibile con qualsiasi armadio rack professionale, senza necessità di adattatori o modifiche allinfrastruttura esistente.
