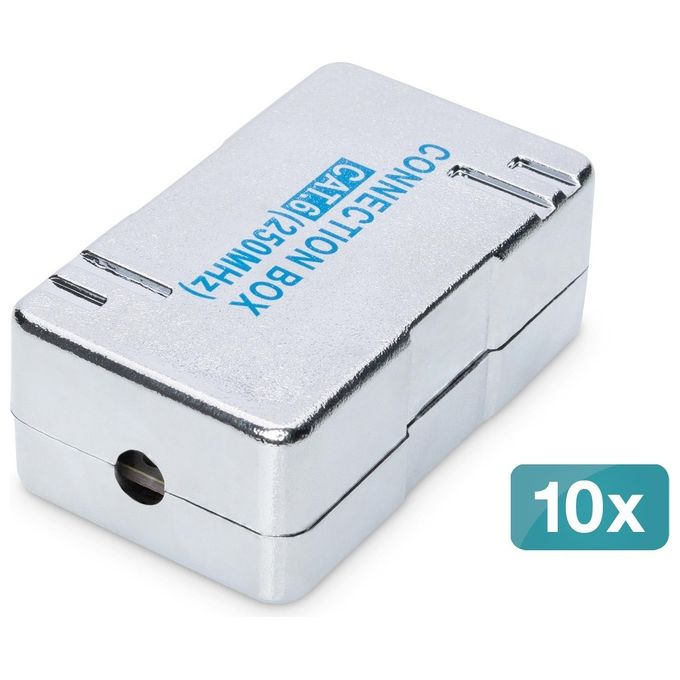

Digitus DN-93903-10 Modulo di Collegamento Cat 6 LSA Schermato per Cavo con Doppini 250 MHz 1 Gbit-s AWG 22-26 10 Pezzi colore Bianco

Il Digitus Modulo Di Collegamento Cat 6 Per Cavo Con Doppini 10 Pezzi è un connettore LSA schermato pensato per chi deve collegare, estendere o riparare tratti di cavo di rete Cat 6 in modo rapido e conforme agli standard internazionali. Questo modello, identificato dal codice MPN DN-93903-10, è disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarlo con altri connettori e accessori per reti strutturate.

Digitus Modulo Di Collegamento Cat 6 Per Cavo Con Doppini - 10 Pezzi

Design e materiali

Il Digitus DN-93903-10 è un modulo di connessione LSA Cat 6 schermato realizzato con materiali selezionati per garantire affidabilità nel tempo anche in ambienti di installazione professionale. Lalloggiamento è in ABS UL-94V-0, un materiale autoestinguente che rispetta le normative antincendio più stringenti, con colorazione bianca che facilita lidentificazione visiva durante le operazioni di cablaggio.

Il circuito stampato interno è in FR4 UL 94V-0, materiale standard nei connettori di rete di qualità, che garantisce stabilità elettrica e meccanica nel tempo. Il contatto della presa RJ45 è in bronzo fosforoso nichelato con placcatura oro da 0,5 μm, una scelta che riduce la resistenza di contatto e protegge dalla corrosione. La schermatura RJ-45 è in bronzo nichelato, mentre il terminale di taglio LSA è del tipo Krone LSA+, in bronzo fosforoso galvanizzato.

La confezione include 10 moduli e ha dimensioni di 19 cm x 12 cm x 7 cm circa, con un peso complessivo di circa 0,47 kg. Ogni singolo modulo integra uno scarico della trazione per il cavo di installazione, un dettaglio costruttivo che evita sollecitazioni meccaniche sui contatti durante e dopo linstallazione. Il design è compatibile con installazioni su canaline, a incasso e in superficie, adattandosi a diversi contesti impiantistici senza richiedere accessori aggiuntivi.

La codifica colore dei terminali LSA è conforme agli standard EIA/TIA 568 A e B, il che rende il cablaggio più rapido e riduce il rischio di errori durante la terminazione dei cavi. La struttura compatta del modulo lo rende adatto anche a installazioni in spazi ridotti, come cassette da incasso o canaline a basso profilo.

Prestazioni e funzionalità

Il modulo è certificato Cat 6 e supporta frequenze fino a 250 MHz, con piena compatibilità con lo standard 1GBase-T per reti Gigabit Ethernet. Questo significa che ogni connessione realizzata con questo modulo è in grado di sostenere velocità di trasferimento dati fino a 1 Gbit/s, senza diventare il collo di bottiglia dellinfrastruttura di rete.

La resistenza di isolamento è superiore a 500 MOhm, un valore che garantisce lassenza di dispersioni elettriche tra i conduttori. La resistenza di contatto è inferiore a 20 milliOhm, il che si traduce in una perdita di segnale minima nel punto di giunzione. La rigidità dielettrica è di 1000 VDC tra contatto e contatto, e di 1500 VDC tra contatto e massa, valori che assicurano la tenuta elettrica anche in presenza di transitori di tensione.

Il modulo accetta conduttori da AWG 22 a AWG 26, sia in configurazione solida che a trefoli, coprendo la gamma di sezioni più comune nei cavi di installazione Cat 6. La terminazione avviene tramite strisce LSA Krone LSA+, un sistema a dislocamento di isolamento che non richiede la spelatura del conduttore e garantisce una connessione stabile e ripetibile.

Le normative di riferimento sono ISO/IEC 11801 3a Ed., EN 50173-1 e EIA/TIA 568-C, gli standard internazionali per i sistemi di cablaggio strutturato. Il range di temperatura operativa va da -20 °C a +70 °C, il che rende questo connettore adatto anche a installazioni in ambienti non climatizzati come locali tecnici, magazzini o spazi esterni protetti.

Il modulo è adatto a tre scenari principali: collegamento di nuovi tratti di cavo Cat 6, estensione di cavi esistenti e sostituzione di sezioni danneggiate senza dover rifare lintera tratta. Questa versatilità lo rende uno strumento utile sia in fase di prima installazione che durante la manutenzione di reti già operative.

Esperienza duso e vantaggi

Chi lavora su impianti di rete strutturata sa che la qualità dei connettori intermedi è spesso determinante per le prestazioni dellintera infrastruttura. Il modulo LSA Cat 6 Digitus risponde a questa esigenza con un prodotto che combina semplicità di installazione e conformità agli standard più aggiornati.

La terminazione LSA è uno dei metodi più diffusi nel cablaggio professionale: non richiede attrezzi particolari oltre allapposito punch-down tool, e la codifica colore EIA/TIA 568 A/B integrata nel modulo guida loperatore durante il cablaggio, riducendo il tempo necessario per ogni terminazione e il rischio di errori di sequenza. Con 10 moduli in confezione, è possibile completare unintera stanza o un piccolo ufficio in ununica sessione di lavoro.

Lo scarico della trazione integrato è un vantaggio concreto in fase di installazione: protegge i contatti da sollecitazioni meccaniche accidentali, un problema frequente quando i cavi vengono tirati o reindirizzati dopo la terminazione. Questo dettaglio prolunga la vita utile del connettore e riduce la necessità di interventi correttivi successivi.

La compatibilità con cavi da AWG 22 a AWG 26, sia solidi che a trefoli, offre flessibilità nella scelta del cavo di installazione. Non è necessario acquistare moduli diversi per cavi di sezione differente: un unico modello copre lintera gamma di utilizzo standard.

Il fatto che il modulo sia adatto a installazioni su canaline, a incasso e in superficie lo rende utilizzabile in praticamente qualsiasi contesto impiantistico, dagli uffici alle abitazioni, dai locali tecnici agli ambienti industriali leggeri. La temperatura operativa da -20 °C a +70 °C amplia ulteriormente i contesti di impiego, includendo ambienti non riscaldati o soggetti a escursioni termiche significative.

Per chi gestisce reti esistenti, la possibilità di sostituire solo la sezione di cavo difettosa — senza dover ripassare lintera tratta — si traduce in un risparmio di tempo e materiale misurabile. Con il DN-93903-10, un intervento che altrimenti richiederebbe ore di lavoro può essere completato in pochi minuti, mantenendo le prestazioni Cat 6 su tutta la tratta.
