Digitus DN-93603 Inserto Jack Keystone UTP non schermato RJ45 Cat 6 Toolless colore Bianco

Il Digitus Inserto Jack Utp Non Schermato Rj45 Cat. 6 Toolfree è un modulo keystone di categoria 6 disponibile nella sezione Prese e Connettori di Yeppon, pensato per chi installa o aggiorna infrastrutture di rete in ambienti domestici, uffici e sale server. Il codice MPN è DN93603.

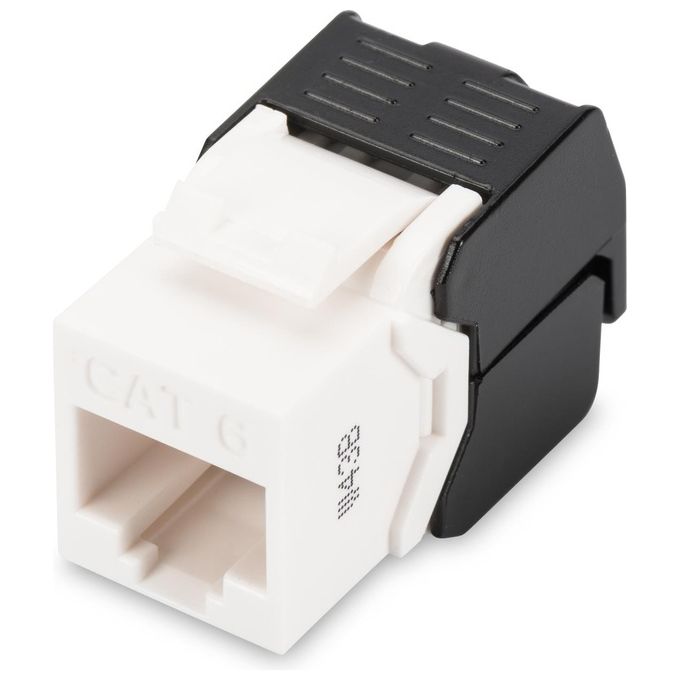

Digitus Inserto Jack Utp Non Schermato Rj45 Cat. 6 Toolfree

Design e materiali

Il modulo keystone DN93603 ha dimensioni compatte: 5 cm di larghezza, 10 cm di profondità e 2,3 cm di altezza. Queste misure lo rendono compatibile con i fori keystone standard presenti su pannelli patch, prese a muro e cassette di derivazione, senza richiedere adattatori o modifiche. Il design è pensato per ottimizzare lo spazio: in un pannello patch 1U da 48,3 cm (19 pollici) è possibile installare fino a 24 moduli in serie, coprendo lintera larghezza del rack con una densità di porta elevata.

Il corpo è realizzato in ABS senza alogeni, certificato UL 94 V0, una classificazione che indica resistenza alla propagazione della fiamma. Questa scelta costruttiva è rilevante in ambienti dove la sicurezza antincendio è un requisito normativo, come rack di rete in edifici pubblici o impianti professionali. I contatti interni sono in bronzo fosforoso, un materiale noto per la sua elasticità meccanica e la resistenza alla deformazione nel tempo. Il rivestimento dei contatti è in nichel con placcatura in oro da 0,6 micron, che garantisce bassa resistenza di contatto e protezione dallossidazione anche dopo numerosi cicli di inserimento e rimozione. Il PCB interno è in materiale FR4 con spessore di 1,2 mm, uno standard consolidato per la stabilità dielettrica e la tenuta meccanica nelle connessioni di rete strutturata. Il modulo è disponibile in colore bianco.

Prestazioni e funzionalità

Il Digitus Inserto Jack Utp Non Schermato Rj45 Cat. 6 Toolfree è certificato per la categoria 6, il che significa che supporta frequenze fino a 250 MHz e velocità di trasmissione fino a 1 Gbps su distanze fino a 100 metri, in linea con lo standard IEEE 802.3ab (Gigabit Ethernet). Questo lo rende adatto a reti cablate moderne, sia in ambito residenziale che professionale, dove la banda disponibile è un fattore critico.

Il connettore è di tipo RJ45 8P8C, la configurazione standard per le reti Ethernet, compatibile con tutti i cavi UTP di categoria 6 e con la maggior parte degli switch, router e schede di rete in commercio. La topologia non schermata (UTP) è la scelta corretta per ambienti con bassa interferenza elettromagnetica, dove non è necessario il collegamento a terra dello schermo.

Un dato tecnico rilevante è il numero di cicli di accoppiamento garantiti: 750 inserimenti e rimozioni del connettore RJ45 prima che le prestazioni elettriche possano degradarsi. Questo valore è in linea con gli standard IEC per i moduli keystone di categoria 6 e indica una vita utile adeguata anche in ambienti con frequenti riconfigurazioni della rete. Il range di temperatura operativa va da -10°C a +50°C, il che consente linstallazione in ambienti non climatizzati come armadi tecnici esterni o locali non riscaldati. Il modulo ha ottenuto la certificazione GHMT, un ente di test indipendente tedesco riconosciuto a livello europeo per la verifica delle prestazioni dei componenti di cablaggio strutturato.

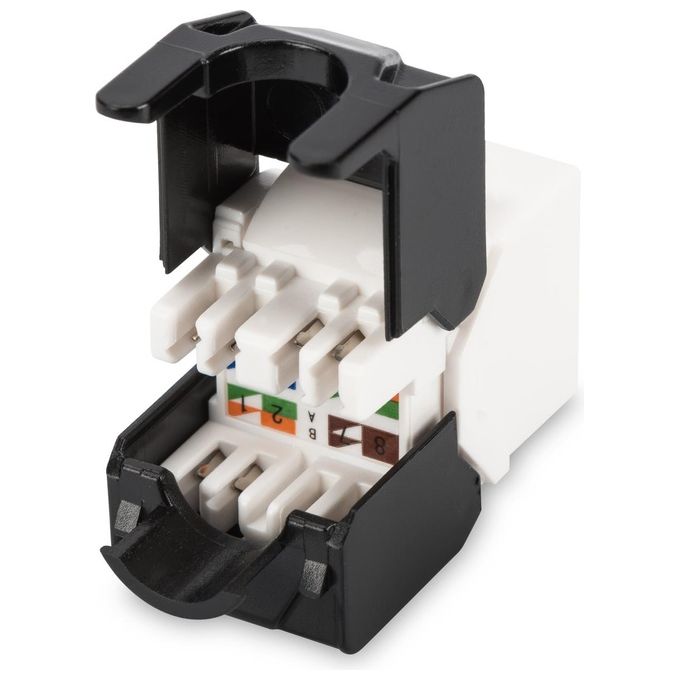

Il montaggio è di tipo toolless: i cavi vengono terminati senza luso di utensili specifici come il punch-down tool, grazie a un sistema di inserimento a pressione integrato nel modulo. Questo riduce i tempi di installazione e abbassa la soglia di competenza tecnica richiesta per eseguire il lavoro correttamente.

Esperienza duso e vantaggi

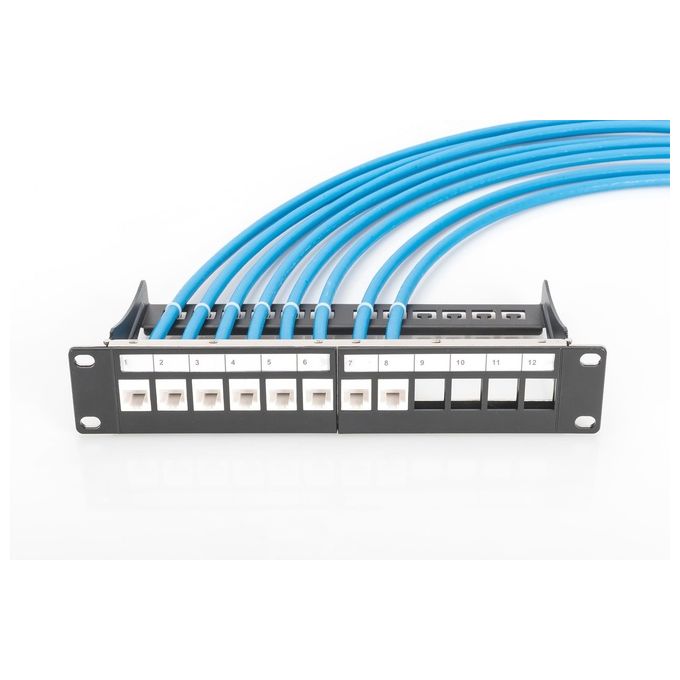

Chi installa reti strutturate sa che la velocità di terminazione dei cavi incide direttamente sui tempi e sui costi di un impianto. Il sistema toolless del DN93603 consente di terminare un cavo in pochi secondi senza attrezzatura aggiuntiva: un vantaggio concreto quando si devono configurare 12, 24 o più porte in un singolo pannello patch. In un rack 1U da 48,3 cm è possibile montare fino a 24 moduli, completando un pannello intero senza dover ricorrere a utensili dedicati.

La certificazione GHMT aggiunge un livello di affidabilità verificabile: non si tratta di una dichiarazione del produttore, ma di una validazione esterna che attesta il rispetto dei parametri elettrici della categoria 6. Per chi deve documentare un impianto o rispettare capitolati tecnici, questo è un elemento che semplifica la fase di collaudo e accettazione.

Il materiale della custodia in ABS UL 94 V0 senza alogeni è un requisito sempre più richiesto nelle installazioni in edifici pubblici, scuole, ospedali e uffici, dove le normative antincendio impongono luso di materiali a bassa emissione di fumi tossici. Scegliere un modulo con questa certificazione significa essere conformi senza dover verificare caso per caso la composizione del materiale.

La placcatura in oro da 0,6 micron sui contatti garantisce una connessione stabile nel tempo, anche in ambienti con umidità variabile o presenza di polvere. Combinata con i 750 cicli di accoppiamento garantiti, questo modulo è adatto sia a installazioni fisse — dove il connettore viene inserito una volta e lasciato in sede — sia a postazioni con frequenti riconfigurazioni, come banchi di test, laboratori o sale riunioni con connessioni temporanee. Il range operativo da -10°C a +50°C copre la maggior parte degli scenari reali, inclusi armadi tecnici in ambienti non climatizzati.
