Digitus DN-93601 Modulo Keystone RJ45 CAT 6 Classe E non schermato LSA 8P8C 250 MHz colore Bianco

Il Digitus inserto jack UTP 8 poli RJ45 CAT 6 (frutto), modello DN-93601, è un modulo Keystone non schermato di categoria 6 pensato per installazioni di rete strutturata ad alte prestazioni, disponibile nella sezione Prese e Connettori di Yeppon.

Digitus Inserto Jack UTP 8 Poli RJ45 CAT 6 (Frutto)

Design e materiali

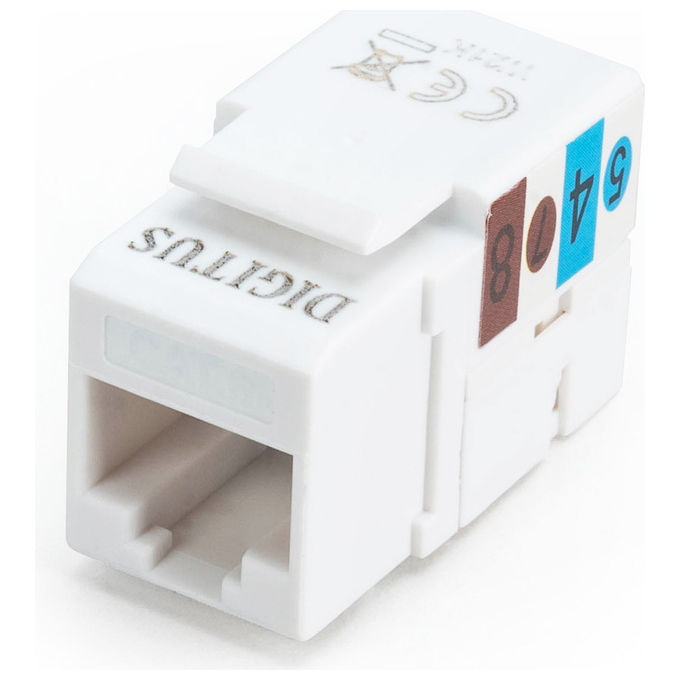

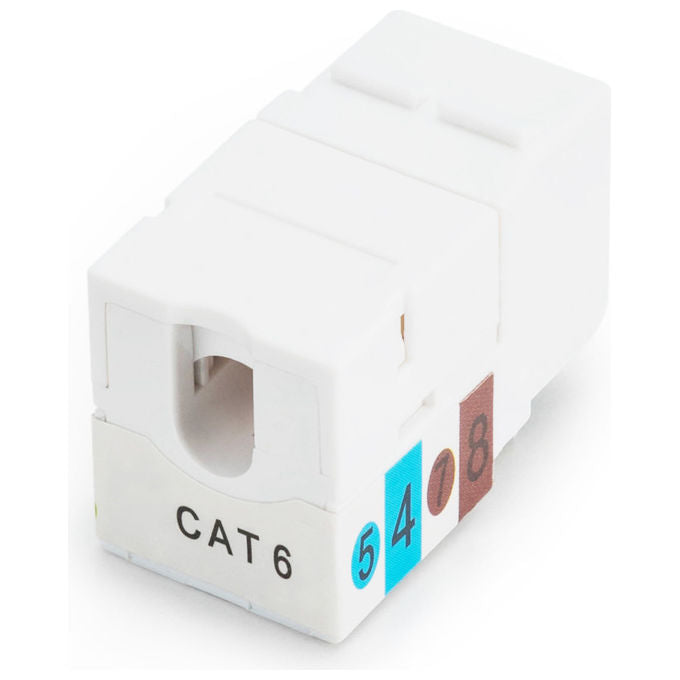

Il Digitus DN-93601 è un modulo Keystone dal profilo compatto e dalla costruzione piatta, progettato per integrarsi senza ingombri in pannelli patch, cassetti da rack 19 pollici e scatole da parete. Le dimensioni contenute — 3,5 cm di larghezza, 2,5 cm di altezza e 2 cm di profondità — lo rendono adatto anche alle installazioni dove lo spazio è limitato, senza rinunciare alla solidità meccanica.

Il corpo della presa RJ-45 è realizzato in ABS certificato UL 94V-0, un materiale autoestinguente che garantisce resistenza al calore e sicurezza in ambienti tecnici. I contatti interni sono in bronzo fosforoso con finitura dorata da 0,5 µm, una scelta che assicura bassa resistenza di contatto e lunga durata nel tempo, anche dopo cicli ripetuti di inserimento e rimozione. Il connettore lato cavo è di tipo LSA (Krone LSA+), realizzato in bronzo fosforoso galvanizzato con isolante in materiale UL 94V-2, mentre il circuito stampato interno è in FR4 certificato UL 94V-0.

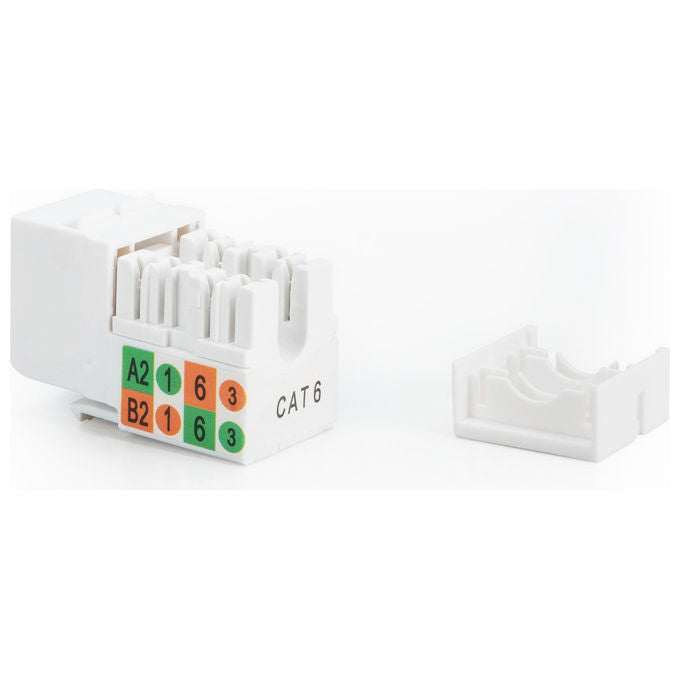

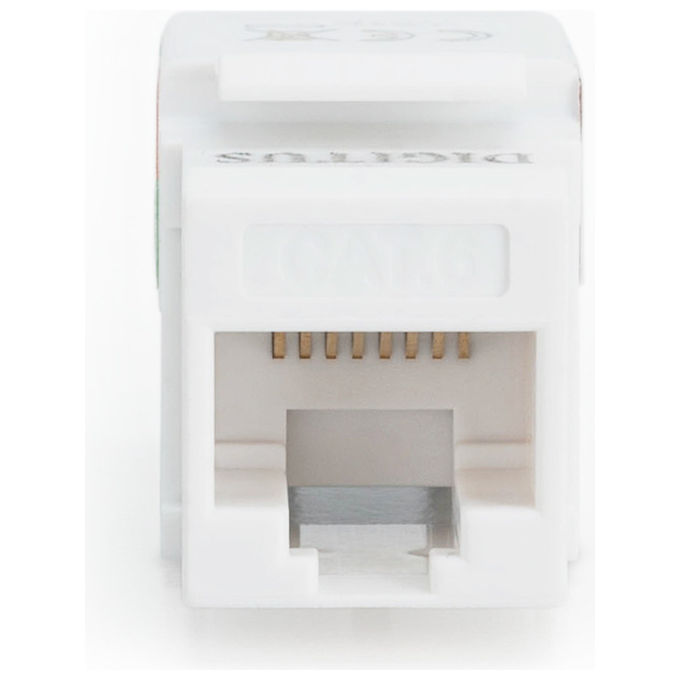

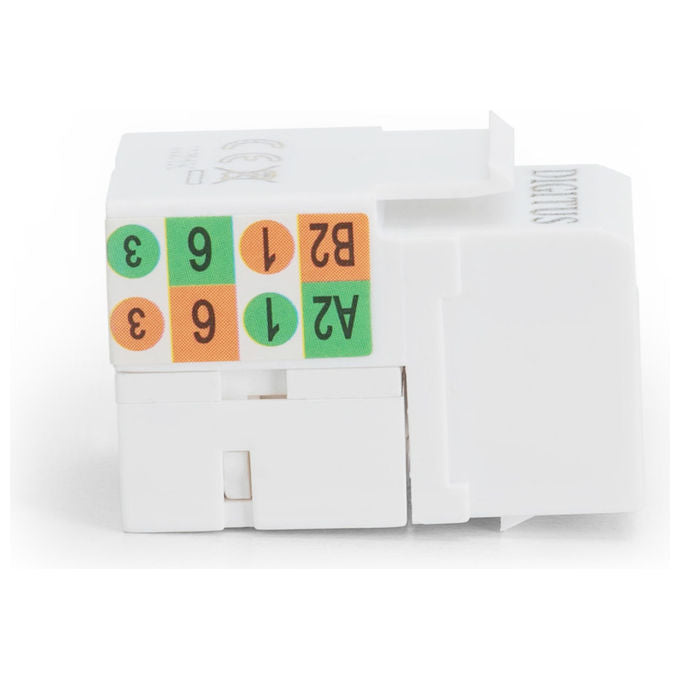

Il colore del corpo è bianco, con codifica cromatica dei morsetti LSA conforme allo standard EIA/TIA 568 A&B, che semplifica il cablaggio e riduce il rischio di errori durante linstallazione. Il connettore lato utente è di tipo RJ-45 femmina a 8 poli (8P8C), compatibile con tutti i cavi di rete standard. La struttura è progettata per il montaggio a pannello, con un profilo che si adatta ai più comuni sistemi modulari presenti sul mercato.

La robustezza meccanica è confermata da una forza di inserimento massima di 30 N e da un carico di trazione di 7,7 kg, valori che indicano una tenuta affidabile anche in installazioni soggette a sollecitazioni fisiche. Il modulo è conforme alle normative RoHS, a conferma dellattenzione alla sostenibilità dei materiali impiegati.

Prestazioni e funzionalità

Il DN-93601 è certificato per la Classe E di prestazione secondo gli standard ISO/IEC 11801 2nd Ed. ed EN 50173-1, con una banda passante che arriva fino a 250 MHz. Questo lo rende pienamente compatibile con reti Gigabit Ethernet (1000Base-T) e con le tecnologie 10/100/1000Base-T(X), coprendo le esigenze della grande maggioranza delle infrastrutture di rete aziendali e domestiche attuali.

Le verifiche di conformità includono il test 3P Channel Link e Permanent Link secondo EN 50173 e ISO/IEC 11801, che attestano le prestazioni non solo del singolo componente ma dellintero collegamento permanente. La resistenza di contatto è inferiore a 20 milliohm, un valore che garantisce trasmissione del segnale pulita e senza perdite apprezzabili. La resistenza di isolamento supera i 500 MOhm, mentre la tensione di collaudo dielettrico è di 1000 VDC tra contatto e contatto e 1500 VDC tra contatto e massa: parametri che indicano un isolamento robusto e adatto ad ambienti professionali.

Il connettore RJ-45 è certificato per oltre 750 cicli di inserimento, un dato che tradotto in pratica significa anni di utilizzo intenso senza degradazione delle prestazioni. La compatibilità con cavi da 22 a 26 AWG, sia in configurazione massiccia che intrecciata, offre flessibilità nella scelta del cablaggio strutturato. Il range di temperatura operativa va da -20 °C a +70 °C, rendendolo adatto anche a installazioni in ambienti tecnici non climatizzati come armadi rack in locali di servizio o cantine.

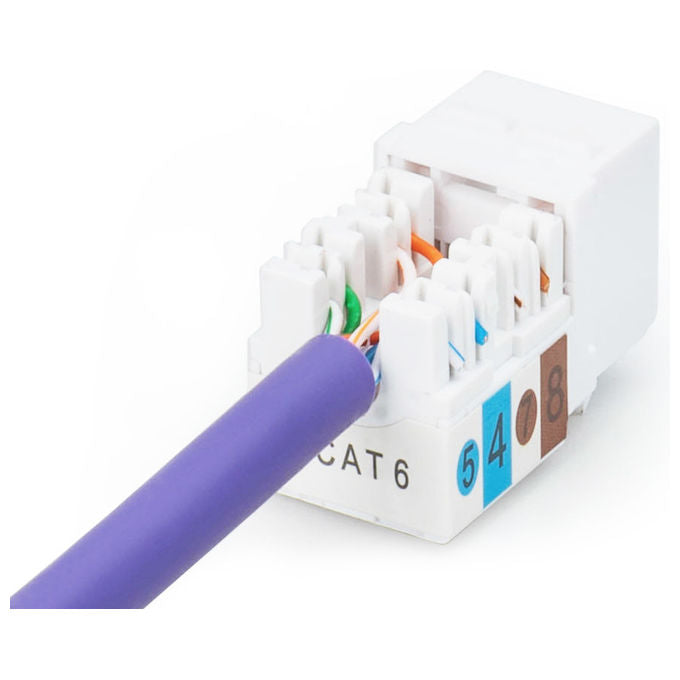

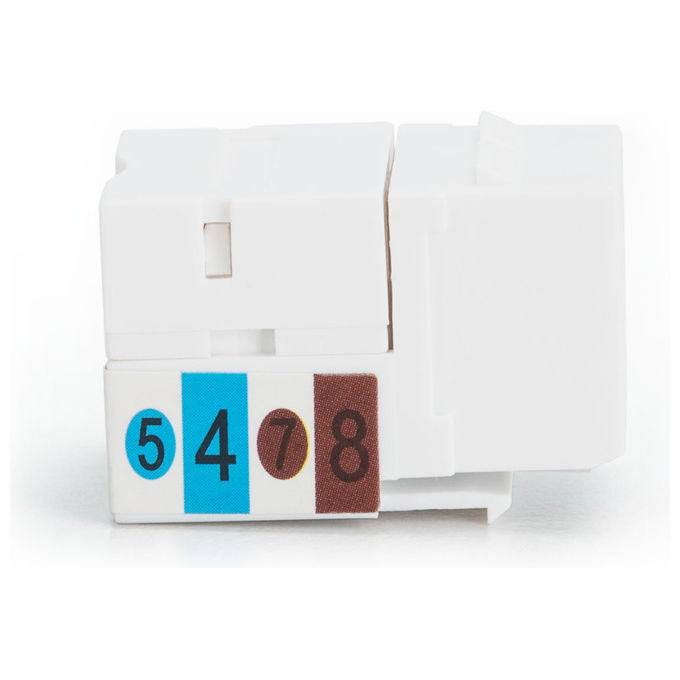

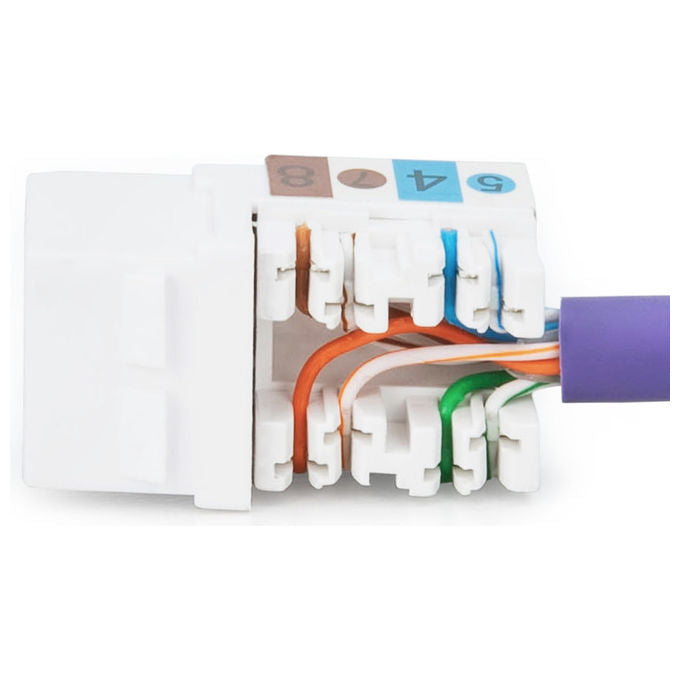

Linstallazione avviene tramite morsetti LSA, un sistema a spostamento di isolante che non richiede spelatura del cavo e garantisce una connessione stabile e ripetibile. La codifica colore EIA/TIA 568 A&B è stampata direttamente sul corpo del modulo, rendendo immediata la corretta terminazione dei conduttori.

Esperienza duso e vantaggi

Chi installa reti strutturate — che si tratti di un tecnico IT in un ufficio, di un installatore professionista o di un appassionato che cura la propria rete domestica — trova nel Digitus DN-93601 un componente che semplifica il lavoro senza compromettere le prestazioni. Il sistema di terminazione LSA è uno dei più diffusi nel settore: non serve spelatura, non servono attrezzi speciali, e il risultato è una connessione meccanicamente stabile e elettricamente affidabile.

La conformità alla Classe E fino a 250 MHz significa che questo inserto jack è adatto non solo alle reti attuali ma anche a quelle che verranno aggiornate nei prossimi anni, senza dover rifare il cablaggio. Installato in un pannello patch da 19 pollici, consente di gestire in modo ordinato decine di connessioni, con etichettatura facilitata dalla forma piatta e compatta del modulo.

La durata meccanica certificata per oltre 750 cicli di inserimento è un dato concreto: in un ufficio dove i cavi vengono spostati periodicamente, questo valore corrisponde a molti anni di utilizzo senza necessità di sostituzione. La resistenza di contatto sotto i 20 milliohm e la banda fino a 250 MHz si traducono in connessioni stabili anche durante trasferimenti di file di grandi dimensioni o videoconferenze in alta definizione, dove la qualità del segnale fa la differenza.

Il range termico operativo da -20 °C a +70 °C è un vantaggio concreto per chi installa in ambienti non controllati: armadi tecnici in esterni, locali server non climatizzati o impianti industriali leggeri. La compatibilità con cavi da 22 a 26 AWG, sia solidi che flessibili, riduce i vincoli in fase di progettazione dellimpianto e permette di utilizzare il cablaggio già presente senza adattamenti. Il modulo è venduto singolarmente, il che lo rende ideale sia per integrazioni puntuali in impianti esistenti sia per acquisti in quantità per nuove installazioni.
