Digitus DN-93502 Modulo Keystone CAT 5e Non Schermato RJ45 8P8C LSA Tool Free colore Bianco

Il Digitus inserto jack UTP RJ45 8 poli Cat 5e (frutto) toolfree è un modulo keystone Cat 5e non schermato pensato per chi installa o aggiorna impianti di rete strutturata in ambito domestico, professionale o industriale. Il modello DN-93502 è disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarlo con altri moduli e accessori per il cablaggio di rete.

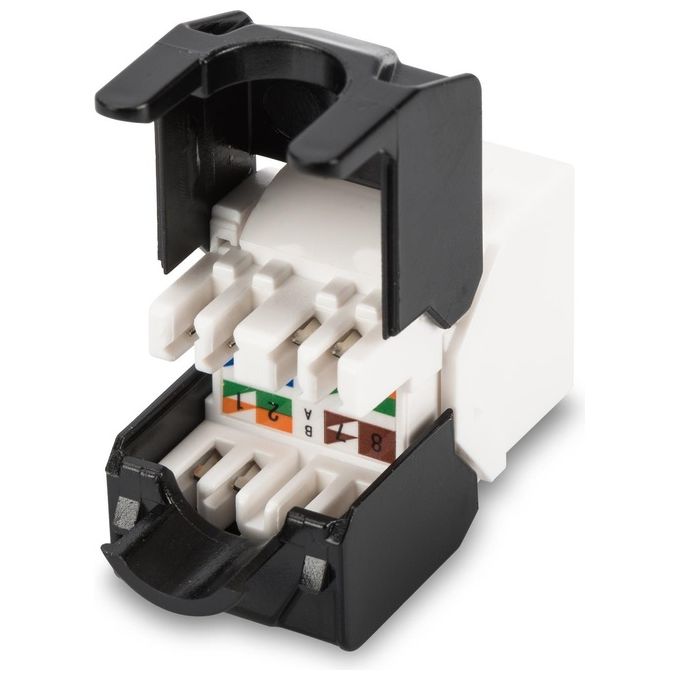

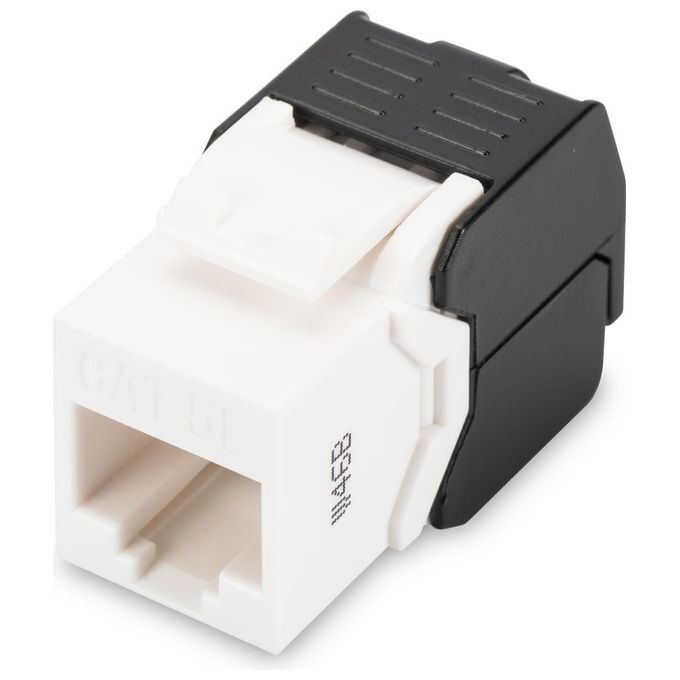

Digitus Inserto Jack UTP RJ45 Cat 5e Toolfree

Design e materiali

Il Digitus DN-93502 è un frutto keystone compatto con dimensioni di 8 cm x 10 cm x 1 cm, pensato per integrarsi senza problemi in pannelli patch modulari, placche a muro e armadi rack da 48,3 cm (19''). Il colore bianco lo rende adatto agli ambienti più comuni, sia in ufficio che in abitazioni private.

Lalloggiamento è realizzato in ABS certificato UL 94V-0, un materiale autoestinguente che garantisce sicurezza anche in installazioni a lungo termine. Il circuito stampato interno è in FR4 UL 94V-0, standard di riferimento per la stabilità dielettrica e la resistenza termica. I contatti sono in bronzo fosforoso stagnato con placcatura in oro da 0,5 μm, una scelta costruttiva che assicura bassa resistenza di contatto (inferiore a 20 mΩ) e lunga durata nel tempo.

Lisolante del connettore è in tecnologia Krone LSA+, con materiale UL 94V-2 e bronzo fosforoso zincato. Il peso del modulo è di circa 0,02 kg, il che lo rende facilmente gestibile anche durante installazioni in spazi ristretti come canaline o cassette a muro. La levetta in plastica sul lato superiore del jack consente di aprire e richiudere i cappucci di fissaggio senza attrezzi, rendendo il modulo riutilizzabile in più occasioni. La struttura compatta e la robustezza dei materiali lo rendono adatto a un utilizzo continuativo in ambienti con temperature comprese tra -20 °C e +70 °C.

Prestazioni e funzionalità

Il DN-93502 è un modulo keystone Cat 5e classe D con connettore RJ45 femmina 8P8C e terminazione a tecnologia LSA con codifica colori secondo EIA/TIA 568 A e B. Supporta frequenze di funzionamento fino a 100 MHz e velocità di trasmissione fino a 1 Gbit/s, rendendolo compatibile con reti 10Base-T, 100Base-T e 1GBase-T.

La terminazione LSA è codificata a colori secondo lo standard EIA/TIA 568 A&B, il che riduce gli errori di cablaggio anche per chi non è un tecnico esperto. I cappucci di chiusura integrati fissano il cavo senza bisogno di fascette aggiuntive, e possono essere aperti e richiusi più volte senza attrezzi: un vantaggio concreto nelle installazioni sul campo o nei ricablamenti frequenti.

Il modulo accetta cavi con sezione del conduttore compresa tra 22 AWG e 26 AWG, sia in configurazione solida (solid) che intrecciata (stranded), offrendo flessibilità nella scelta del cavo di installazione. La resistenza alla trazione tra presa e spina è di 7,7 kg, un dato che indica solidità meccanica nella connessione. La forza di inserimento massima è di 30 N (secondo IEC 60603-7-5), mentre la resistenza di isolamento supera i 500 MΩ.

Il modulo è conforme agli standard ISO/IEC 11801 2nd Ed., EN 50173-1 e EIA/TIA 568-C, i principali riferimenti normativi per il cablaggio strutturato in edifici. Garantisce oltre 750 cicli di accoppiamento e più di 200 terminazioni nel corso della sua vita utile, valori certificati secondo ISO/IEC 11801 e IEC 60603-7-5. La rigidità dielettrica è di 1000 VDC tra contatto e contatto, e di 1500 VDC tra contatto e massa.

Esperienza duso e vantaggi

Chi installa reti strutturate sa quanto il tempo di cablaggio incida sul costo complessivo di un impianto. Il Digitus DN-93502 è progettato per ridurre i tempi di installazione grazie alla sua tecnologia toolfree (senza attrezzi): non serve nessun punch-down tool per terminare il cavo, basta aprire il cappuccio, inserire i conduttori nelle posizioni indicate dalla codifica colori e richiudere. Loperazione richiede pochi secondi per ogni punto rete.

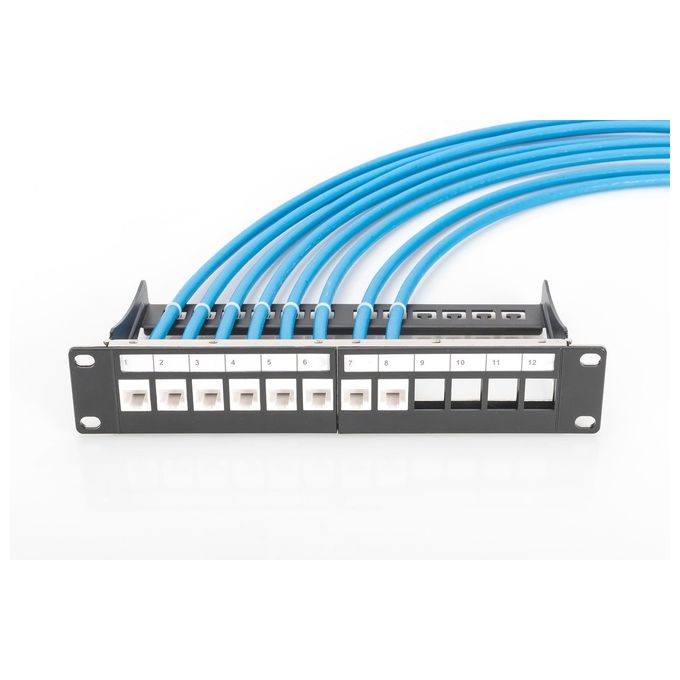

Questo lo rende particolarmente utile in contesti come installazioni sul campo, ricablaggio di uffici, aggiornamento di impianti esistenti o realizzazione di nuovi punti rete in abitazioni. La compatibilità con pannelli patch modulari e prese a muro modulari lo integra facilmente in qualsiasi infrastruttura di cablaggio strutturato già esistente, inclusi armadi rack da 48,3 cm (19'').

La possibilità di riutilizzare il modulo più di 200 volte senza degradazione delle prestazioni è un vantaggio concreto per chi gestisce impianti che cambiano nel tempo: spostamenti di postazioni, riconfigurazioni di uffici, aggiornamenti di layout. Non è necessario sostituire il frutto ogni volta che si ricabla un punto rete.

Il supporto a velocità fino a 1 Gbit/s significa che questo modulo non rappresenta un collo di bottiglia per le reti Gigabit attuali. Che si tratti di una rete aziendale con decine di postazioni o di un impianto domestico con NAS, smart TV e workstation, il DN-93502 gestisce il traffico senza limitazioni legate al connettore. La temperatura operativa da -20 °C a +70 °C lo rende adatto anche a installazioni in ambienti non climatizzati, come magazzini, capannoni o locali tecnici.

In sintesi, il modulo keystone Cat 5e Digitus DN-93502 è la scelta pratica per chi vuole un componente affidabile, conforme agli standard internazionali e installabile rapidamente, senza dover portare con sé attrezzatura specifica.
