Digitus DN-93501 Modulo Keystone Jack UTP non schermato CAT 5e RJ45 8P8C installazione LSA EIA-TIA 568 A B

Il Digitus inserto jack UTP RJ45 8 poli Cat 5e è un modulo keystone non schermato pensato per installazioni strutturate su patch panel e placche a muro, disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarlo con altri moduli e connettori della stessa famiglia. Il codice prodotto è DN-93501.

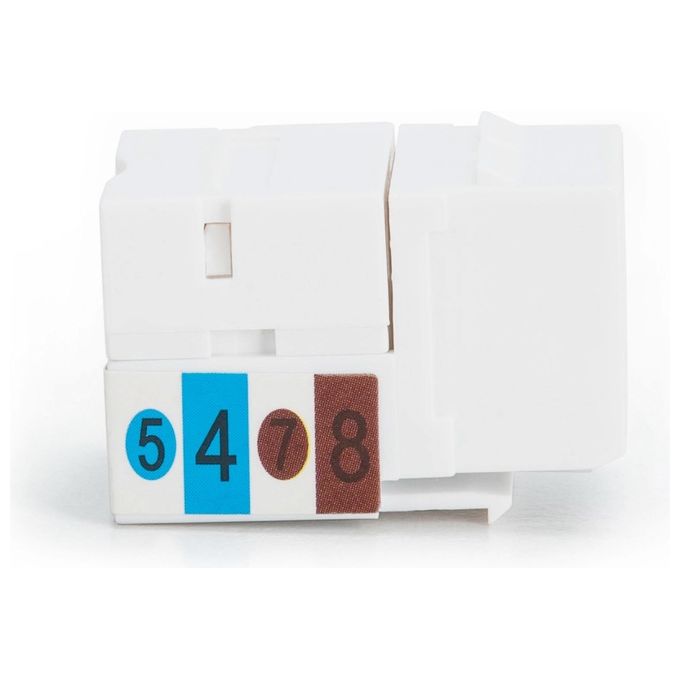

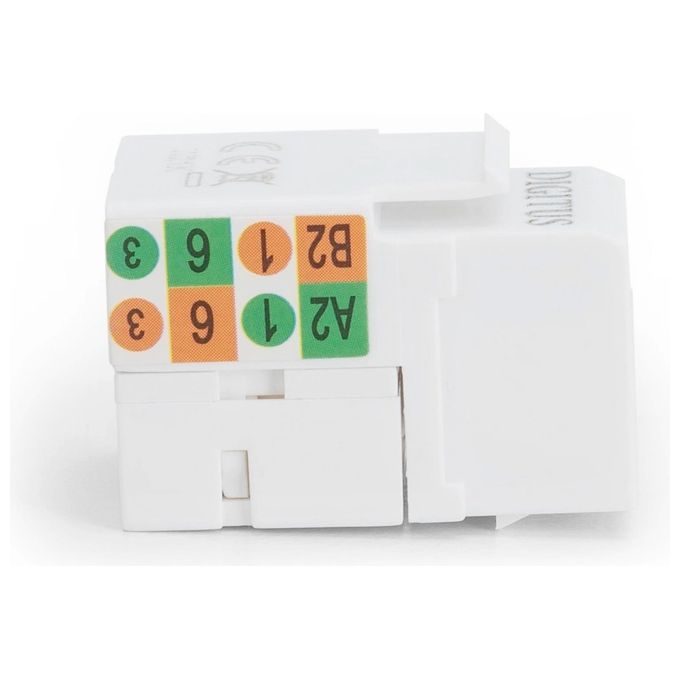

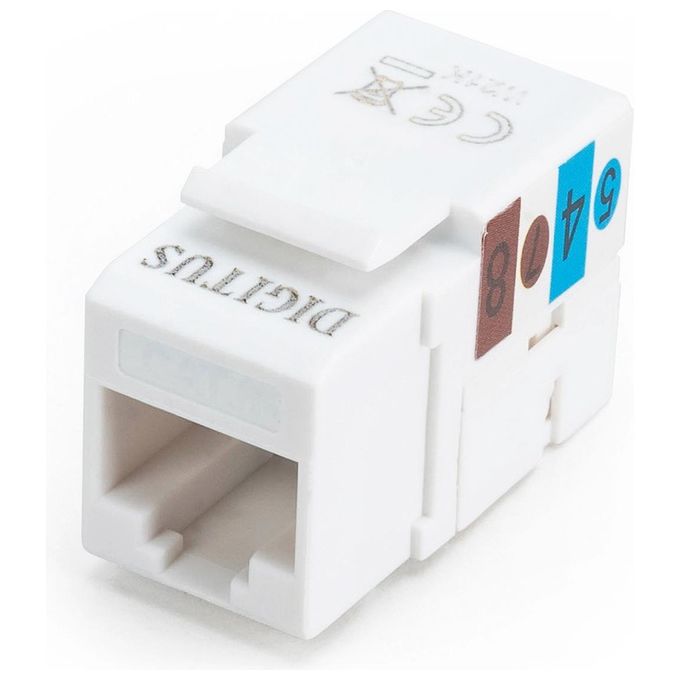

Digitus inserto jack UTP RJ45 8 poli Cat 5e (frutto)

Design e materiali

Il Digitus DN-93501 è un modulo keystone Cat 5e non schermato dalle dimensioni compatte: 2 cm di altezza, 2,5 cm di larghezza e 3 cm di profondità, per un peso di soli 2 grammi. Queste misure ridotte lo rendono adatto allinstallazione in qualsiasi tipo di supporto standard, inclusi armadi rack da 48,3 cm (19 pollici), patch panel e placche a muro.

Il corpo della presa è realizzato in ABS UL 94V-0, un materiale termoplastico autoestinguente che garantisce resistenza meccanica e sicurezza in ambienti di rete professionali. I contatti della presa sono in bronzo fosforoso verniciato con doratura da 0,5 µ, una scelta costruttiva che assicura bassa resistenza di contatto — inferiore a 20 milliohm — e lunga durata nel tempo anche con cicli di inserimento ripetuti.

Lisolante del connettore è in tecnologia Krone LSA+, realizzato in bronzo fosforoso galvanizzato con classificazione UL 94V-2, mentre il circuito stampato interno è in materiale FR4 con classificazione UL 94V-0. Questi materiali sono scelti per garantire stabilità elettrica e meccanica anche in condizioni operative prolungate.

Il modulo supporta conduttori da 22 a 26 AWG, sia in versione intrecciata che massiva, offrendo compatibilità con la maggior parte dei cavi UTP utilizzati nelle installazioni di rete domestiche e professionali. La codifica colore segue gli standard EIA/TIA 568 A e B, semplificando il cablaggio anche per chi non è un tecnico specializzato.

Prestazioni e funzionalità

Il modulo keystone Cat 5e DN-93501 è progettato per operare fino a 100 MHz di banda passante, con piena compatibilità con i protocolli 10/100Base-T e 1GBase-T, ovvero reti Ethernet fino a 1 Gigabit al secondo. Questo lo rende adatto sia a installazioni domestiche che a infrastrutture di rete aziendali di piccole e medie dimensioni.

Le specifiche elettriche sono solide: la resistenza di isolamento supera i 500 MOhm, la rigidità dielettrica è di 1000 VDC tra contatto e contatto e di 1500 VDC tra contatto e massa. Questi valori garantiscono affidabilità elettrica anche in ambienti con possibili interferenze o variazioni di tensione.

Linstallazione avviene tramite moduli LSA con codifica colore EIA/TIA 568 A e B, un sistema di terminazione a spostamento di isolante che non richiede saldatura e riduce i tempi di posa. Il fissaggio del cavo è assicurato da fascette incluse, che stabilizzano la connessione e prevengono sollecitazioni meccaniche sul punto di terminazione.

La forza di inserimento massima è di 30 N secondo la norma IEC 60603-7-5, mentre il carico di trazione tra presa e spina è di 7,7 kg: valori che indicano una connessione robusta, in grado di resistere a sollecitazioni accidentali senza compromettere il contatto elettrico. Il ciclo di vita della presa supera le 750 operazioni di inserimento e il terminale è certificato per oltre 200 terminazioni, entrambi secondo ISO/IEC 11801 e IEC 60603-7-5.

Il modulo è conforme agli standard internazionali ISO/IEC 11801 2nd Ed., EN 50173-1 e EIA/TIA 568-C, ed è adatto allinstallazione in armadi rack da 48,3 cm (19 pollici). La temperatura operativa va da -20°C a +70°C, un intervallo ampio che lo rende utilizzabile anche in ambienti tecnici non climatizzati come armadi da esterno o locali server con temperature variabili.

Esperienza duso e vantaggi

Chi installa reti strutturate — che si tratti di un tecnico di rete, un installatore professionista o un utente esperto che cura la propria infrastruttura domestica — trova nel frutto keystone Cat 5e Digitus un componente affidabile e semplice da montare. Il sistema di terminazione LSA elimina la necessità di attrezzi complessi: basta un punch-down tool standard per terminare il cavo in pochi secondi, seguendo la codifica colore EIA/TIA 568 A o B stampata direttamente sul modulo.

La compatibilità con conduttori da 22 a 26 AWG significa che il modulo si adatta alla quasi totalità dei cavi UTP Cat 5e disponibili sul mercato, senza necessità di verificare la sezione del conduttore prima dellacquisto. Questo riduce gli errori in fase di approvvigionamento e semplifica la gestione del magazzino per chi lavora su più cantieri.

Con una banda passante fino a 100 MHz e supporto al Gigabit Ethernet (1GBase-T), questo modulo garantisce prestazioni di rete adeguate per streaming video in alta definizione, videoconferenze, trasferimento dati e qualsiasi applicazione che richieda connettività stabile e veloce. Non è necessario sovradimensionare linfrastruttura con soluzioni Cat 6 o superiori se la rete opera entro i limiti del Gigabit.

La robustezza meccanica — con oltre 750 cicli di inserimento certificati e un carico di trazione di 7,7 kg — assicura che il modulo mantenga le sue prestazioni nel tempo, anche in ambienti con frequenti spostamenti di apparati o riconfigurazioni della rete. La temperatura operativa da -20°C a +70°C lo rende adatto anche a installazioni in ambienti non controllati, come locali tecnici, cantine o armadi da esterno.

Il modulo DN-93501 è compatibile con linstallazione in armadi rack da 48,3 cm (19 pollici), rendendolo integrabile in qualsiasi infrastruttura di rete professionale già esistente. La conformità agli standard ISO/IEC 11801, EN 50173-1 e EIA/TIA 568-C garantisce interoperabilità con componenti di altri produttori e facilita le verifiche di conformità dellimpianto.
