Digitus DN-93612-1 Inserto Jack Keystone Schermato RJ45 Cat6 Toolfree 250 MHz 1GBase-T 22-26 AWG colore Bianco

Il Digitus inserto jack schermato RJ45 categoria 6 toolfree è un modulo keystone Cat 6 schermato pensato per installazioni di rete strutturata affidabili e durature, disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarlo con altri moduli e connettori della stessa famiglia. Il codice prodotto è DN-93612-1.

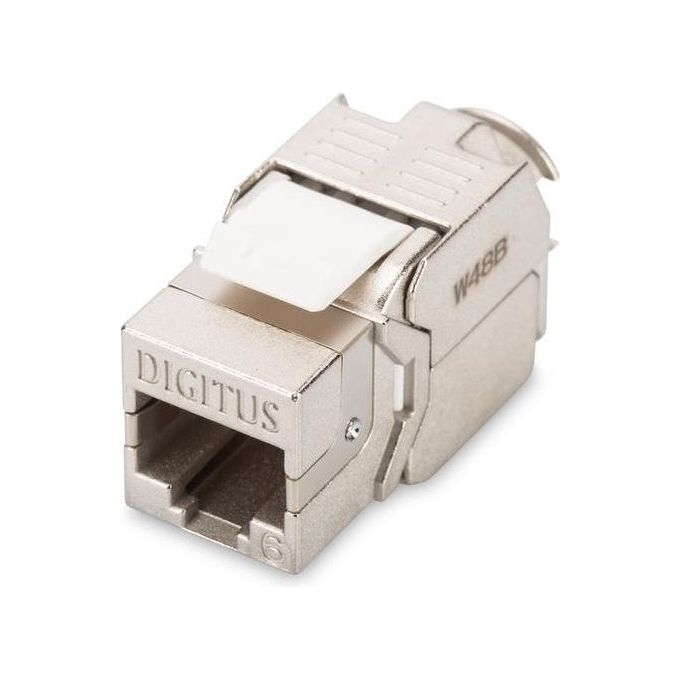

Digitus Inserto Jack Schermato RJ45 Categoria 6 Toolfree

Design e materiali

Il modulo keystone DN-93612-1 è costruito con materiali selezionati per garantire robustezza meccanica e continuità della schermatura in ambienti di installazione professionale. Lalloggiamento è realizzato in zinco pressofuso nichelato, una scelta che assicura resistenza agli urti e una schermatura a 360° efficace contro le interferenze elettromagnetiche. La presa RJ45 è in ABS certificato UL 94V-0, materiale autoestinguente che rispetta i requisiti di sicurezza antincendio.

I contatti della presa sono in bronzo fosforoso con placcatura in oro da 0,5 µ, che garantisce bassa resistenza di contatto e lunga durata nel tempo anche con cicli di inserimento ripetuti. La schermatura della presa RJ45 è in bronzo nichelato, mentre lisolante del connettore è in bronzo fosforoso galvanizzato con certificazione UL 94V-2. Il circuito stampato interno è in FR4 certificato UL 94V-0.

Le dimensioni del modulo sono contenute: 10,1 cm di lunghezza, 7,1 cm di larghezza e 1,7 cm di altezza, per un peso di circa 22 g. Queste misure lo rendono compatibile con i pannelli patch da 48,3 cm (19 pollici) in formato 1U, con scatole di giunzione e con prese a muro standard. Il profilo piatto facilita lintegrazione in armadi rack e canaline, senza occupare spazio inutile. La forza di inserimento massima è di 30 N secondo la norma IEC 60603-7-5, a garanzia di una connessione meccanicamente stabile.

Prestazioni e funzionalità

Il Digitus inserto jack schermato RJ45 categoria 6 toolfree opera fino a 250 MHz ed è classificato categoria 6, classe E, secondo le norme ISO/IEC 11801 2nd Ed., EN 50173-1 ed EIA/TIA 568-C. Questo lo rende adatto a reti 1GBase-T e, grazie alla compatibilità con la categoria 6A, è idoneo anche per canali 10GBase-T, offrendo una prospettiva di utilizzo a lungo termine anche in infrastrutture che prevedono aggiornamenti futuri.

La resistenza di isolamento è superiore a 500 MOhm, mentre la resistenza del contatto è inferiore a 20 milliOhm: valori che si traducono in un segnale pulito e stabile, con perdite minime lungo il percorso. La rigidità dielettrica è di 1000 VDC tra contatto e contatto, e di 1500 VDC tra contatto e massa, parametri che confermano laffidabilità elettrica del modulo anche in ambienti con variazioni di tensione.

Il modulo supporta cavi con sezione compresa tra 22 e 26 AWG, sia a conduttore intrecciato che massivo, rendendolo versatile per diverse tipologie di cablaggio strutturato. La terminazione avviene tramite sistema LSA Krone, compatibile con i più diffusi standard di installazione. Il ciclo di vita della presa supera le 750 inserzioni secondo ISO/IEC 11801 e IEC 60603-7-5, mentre il terminale è certificato per oltre 200 cicli di terminazione. La temperatura di esercizio va da -20°C a +70°C, adatta sia ad ambienti interni che a installazioni in locali tecnici con escursioni termiche significative. Il carico di trazione tra presa e spina è di 7,7 kg, a conferma della solidità meccanica della connessione.

La codifica del cablaggio supporta entrambi gli standard EIA/TIA 568 A e B, eliminando ambiguità in fase di installazione e garantendo interoperabilità con qualsiasi infrastruttura esistente.

Esperienza duso e vantaggi

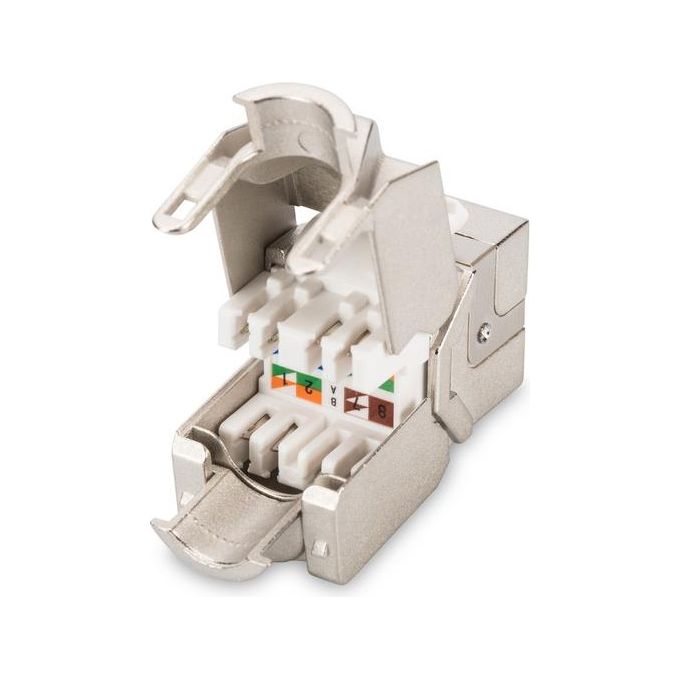

Il vantaggio più immediato di questo modulo è linstallazione senza attrezzi, definita toolfree: i conduttori vengono inseriti e bloccati nel terminale LSA Krone senza bisogno di pinze di crimpatura o utensili dedicati. Questo riduce i tempi di posa in modo concreto, soprattutto quando si lavora su pannelli patch con decine di porte da terminare, o quando si interviene in spazi ristretti come scatole da incasso o canaline a parete.

La schermatura a 360° dellalloggiamento in zinco pressofuso nichelato è particolarmente utile in ambienti con alta densità di cavi o in prossimità di apparecchiature che generano interferenze elettromagnetiche, come server, UPS o impianti industriali. In questi contesti, un modulo non schermato può introdurre errori di trasmissione difficili da diagnosticare: la schermatura continua del DN-93612-1 elimina questa variabile.

La compatibilità con pannelli da 48,3 cm (19 pollici) in formato 1U lo rende adatto sia a installazioni in rack da centro dati che a piccoli armadi da ufficio o laboratorio. Può essere utilizzato anche in prese a muro e scatole di giunzione, coprendo praticamente tutti gli scenari tipici del cablaggio strutturato in ambito professionale e residenziale avanzato.

Con un peso di soli 22 g e dimensioni di 10,1 × 7,1 × 1,7 cm, il modulo non aggiunge ingombro significativo allinstallazione. La placcatura in oro da 0,5 µ sui contatti garantisce una bassa resistenza di contatto nel tempo, riducendo la necessità di manutenzione anche dopo centinaia di cicli di inserimento. Chi cerca un inserto keystone Cat 6 schermato con installazione rapida, conforme alle norme internazionali e adatto a reti gigabit e oltre, trova in questo modulo una risposta concreta e verificabile nei dati tecnici.
