Digitus DN-9002-B5-N Presa Dati Schermata CAT 5e Classe D 2x RJ-45 Montaggio a Parete colore Bianco

La presa dati schermata Digitus CAT 5e Classe D con doppio connettore RJ45, modello DN-9002/B5-N, è una soluzione per installazioni di rete strutturata disponibile nella sezione Prese e Connettori di Yeppon, dove puoi confrontarla con altri componenti della stessa categoria.

Digitus Presa Dati Schermata CAT 5e Classe D — Doppio RJ45

Design e materiali

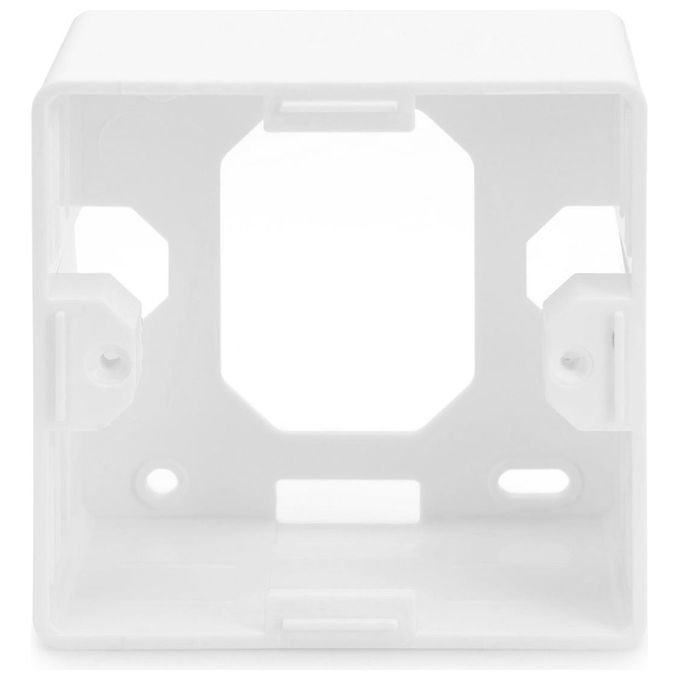

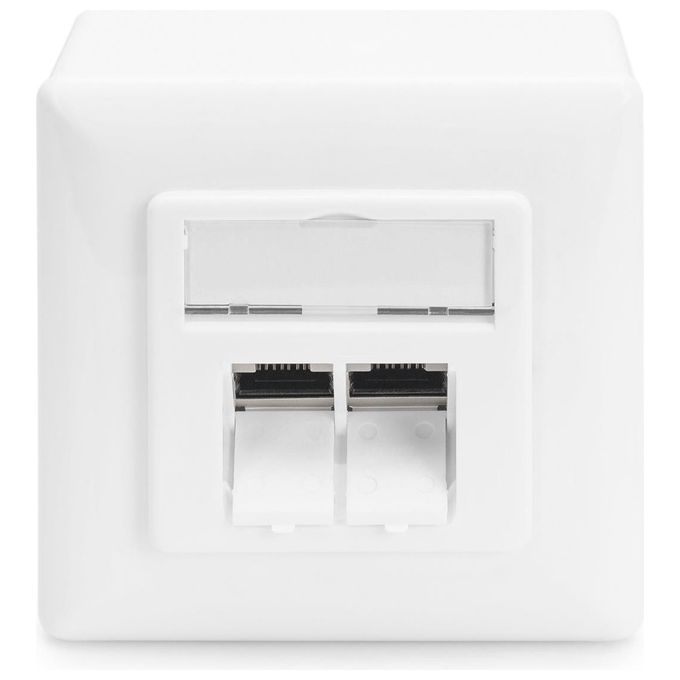

La presa dati Digitus DN-9002/B5-N si presenta in colorazione bianco RAL 9003, una tinta neutra che si integra facilmente con le pareti e i sistemi di canalizzazione più diffusi negli ambienti residenziali e professionali. La struttura è composta da due elementi distinti: la piastra centrale, con dimensioni di 5 x 5 cm, e il telaio esterno di 8 x 8 cm, misure che la rendono compatibile con i principali programmi di commutazione standard presenti sul mercato.

Lalloggiamento che racchiude i morsetti LSA e i connettori RJ45 è realizzato in metallo pressofuso, una scelta costruttiva che garantisce una schermatura continua e robusta dellintera presa, proteggendo i contatti da interferenze elettromagnetiche esterne. Il corpo della presa RJ45 è invece in ABS certificato UL 94V-0, un materiale autoestinguente che risponde ai requisiti di sicurezza antincendio richiesti nelle installazioni fisse.

I contatti RJ45 sono in bronzo fosforoso nichelato con placcatura in oro da 0,5 µm, uno spessore che assicura bassa resistenza di contatto e durata nel tempo anche in ambienti con variazioni di temperatura. La schermatura del connettore RJ45 è in bronzo nichelato, mentre i morsetti di taglio LSA sono del tipo Krone LSA+, realizzati in bronzo fosforoso galvanizzato con certificazione UL 94V-2. Il circuito stampato interno è in FR4 con certificazione UL 94V-0.

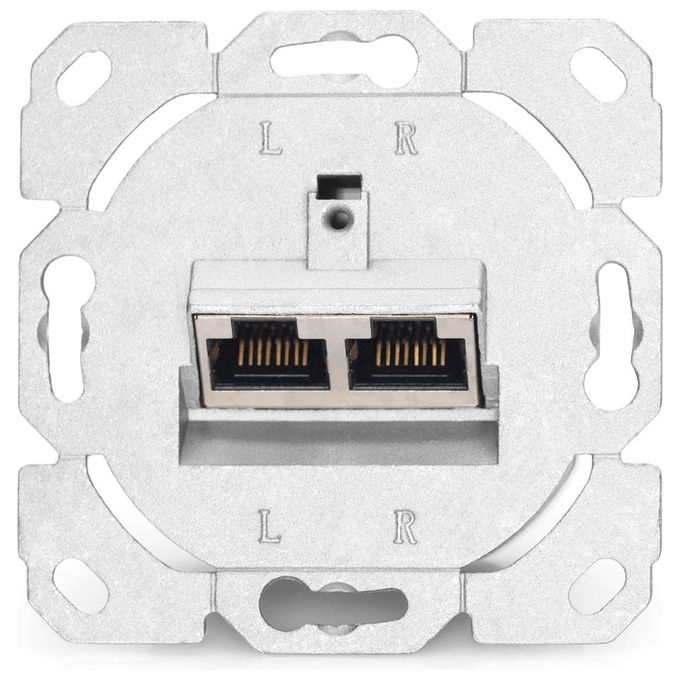

Un dettaglio costruttivo rilevante è langolazione delle prese, posizionate a 40° rispetto alla piastra: questa inclinazione facilita linserimento dei cavi patch e riduce lo stress meccanico sul connettore durante luso quotidiano. La piastra centrale è dotata di lettine antipolvere che proteggono i connettori quando non sono in uso, mantenendo puliti i contatti e prolungando la vita utile del componente.

Prestazioni e funzionalità

La presa dati Digitus CAT 5e Classe D supporta trasmissioni fino a 100 MHz, rendendola adatta a reti 10/100Base-T e 1GBase-T. Questa banda passante consente di gestire connessioni Gigabit Ethernet in ambienti domestici, uffici e piccole infrastrutture aziendali, senza colli di bottiglia a livello del punto di accesso alla rete.

Il modello DN-9002/B5-N è certificato secondo gli standard ISO/IEC 11801 3a edizione, EN 50173-1 ed EIA/TIA 568-C, riferimenti normativi internazionali che attestano la conformità delle prestazioni elettriche e meccaniche della presa. Questa certificazione è un elemento concreto per chi deve documentare un impianto di rete strutturata in conformità alle normative vigenti.

La resistenza di contatto è inferiore a 20 milliOhm, un valore che garantisce una trasmissione del segnale con perdite minime. La resistenza di isolamento supera i 500 MOhm, mentre la rigidità dielettrica è di 1000 Vcc tra contatto e contatto e di 1500 Vcc tra contatto e massa: dati che confermano laffidabilità elettrica del componente anche in condizioni di stress. La forza di inserimento massima è di 30 N secondo IEC 60603-7-5, e il carico di trazione tra presa e spina è di 7,7 kg, un valore che indica una tenuta meccanica solida.

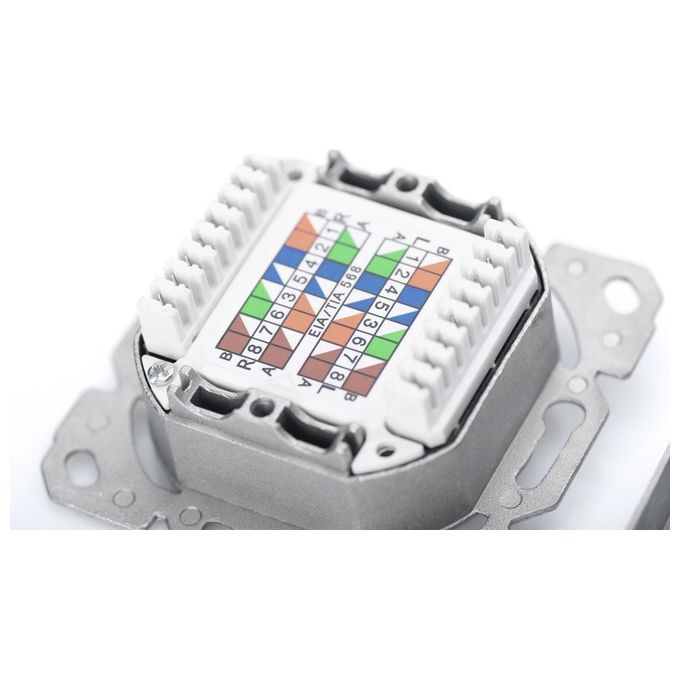

I morsetti LSA accettano conduttori da 22 a 26 AWG, sia solidi che a trefoli, con codifica a colori secondo EIA/TIA 568 A e B: questo semplifica il cablaggio e riduce il rischio di errori durante linstallazione. Il ciclo di accoppiamento della presa supera le 750 inserzioni (ISO/IEC 11801, IEC 60603-7-5), mentre le terminazioni LSA reggono oltre 200 cicli di terminazione. La temperatura di funzionamento va da -20°C a +70°C, un intervallo che copre sia ambienti interni che locali tecnici con escursioni termiche significative.

Esperienza duso e vantaggi

Chi installa reti strutturate in ambienti professionali o domestici trova in questa presa un componente che semplifica il lavoro su più fronti. Linstallazione avviene tramite moduli LSA con codifica a colori EIA/TIA 568 A e B: il tecnico non deve interpretare schemi complessi, ma segue direttamente il codice colore stampato sul corpo della presa, riducendo i tempi di cablaggio e il margine di errore.

Langolazione delle prese a 40° è un vantaggio pratico immediato: i cavi patch si inseriscono con meno sforzo e rimangono in posizione più stabile rispetto a prese con connettori perpendicolari alla piastra. Questo riduce anche il rischio di disconnessioni accidentali in ambienti con passaggio frequente o in rack e canaline affollate.

La schermatura completa in metallo pressofuso — che avvolge sia i connettori RJ45 che i morsetti LSA — protegge il segnale da interferenze elettromagnetiche, un aspetto rilevante in ambienti con molti dispositivi elettrici o in prossimità di impianti industriali. Il risultato è una connessione stabile fino a 100 MHz, adatta a supportare reti Gigabit senza degradazione del segnale nel punto di accesso.

La doppia presa integrata in un unico modulo da 8 x 8 cm ottimizza lo spazio a parete: con un solo punto di installazione si ottengono due porte di rete attive, utile in postazioni di lavoro con più dispositivi cablati o in ambienti dove si vuole limitare il numero di punti di accesso. La piastra centrale da 5 x 5 cm con lettine antipolvere mantiene i connettori protetti quando non utilizzati, riducendo la necessità di manutenzione nel tempo.

La compatibilità con i principali programmi di commutazione standard rende questo modello integrabile in impianti esistenti senza richiedere adattatori o modifiche strutturali, con un risparmio di tempo e materiale nelle operazioni di ampliamento della rete.
