Blackmagic Design BDLKSTUDIO4K DeckLink Studio 4K Scheda di Acquisizione Video Interna 6G-SDI HDMI 1080p 2160p colore Verde Grigio

La Blackmagic Design DeckLink Studio 4K è una scheda di acquisizione e riproduzione video professionale per installazione interna PCIe, disponibile nella sezione Acquisizione Video di Yeppon, dove puoi confrontarla con altri modelli della stessa famiglia. Con il codice BDLKSTUDIO4K, questa scheda supporta formati SD, HD, 2K e Ultra HD ed è pensata per ambienti di post-produzione, broadcast e compositing che richiedono connettività analogica e digitale completa.

Blackmagic Design DeckLink Studio 4K — Scheda di Acquisizione e Riproduzione Video Professionale

Design e materiali

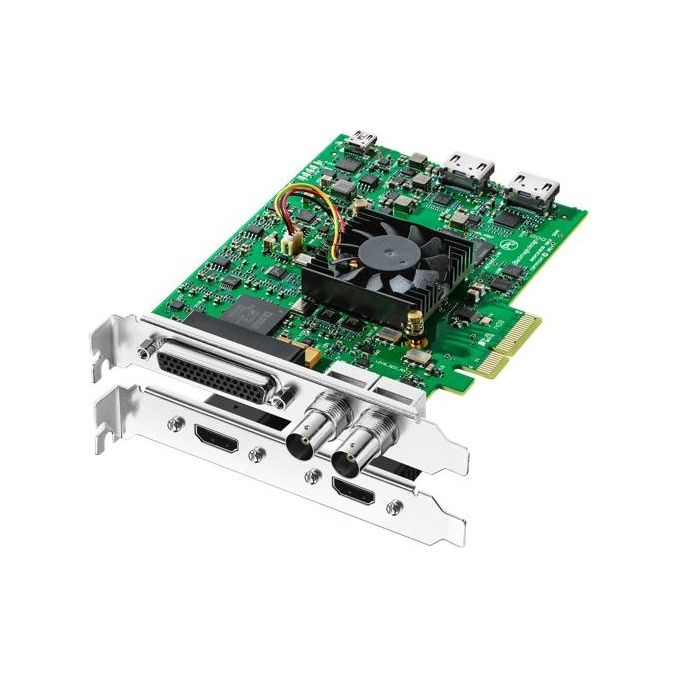

La Blackmagic Design DeckLink Studio 4K è una scheda PCIe progettata per linstallazione interna in workstation desktop. Il form factor è quello tipico delle schede di espansione a mezza altezza, con una larghezza di 14,1 cm che la rende compatibile con la maggior parte dei case tower standard. Il peso contenuto di circa 0,17 kg facilita linstallazione senza esercitare pressioni eccessive sullo slot della scheda madre.

La colorazione della PCB è verde, con elementi metallici in grigio, una combinazione cromatica che rispecchia la tradizione costruttiva di Blackmagic Design per le proprie schede professionali. Il pannello posteriore integra unampia densità di connettori: porte BNC per SDI, connettori HDMI di tipo A, jack da 6,35 mm per laudio analogico bilanciato e connettori XLR/BNC per i segnali AES/EBU, oltre alla porta RS-422 per il controllo deck. Questa concentrazione di interfacce su un singolo bracket consente di ridurre il numero di schede necessarie in una workstation professionale, ottimizzando lo spazio disponibile nel case.

Linterfaccia verso il computer è di tipo PCI Express a 4 percorsi di seconda generazione, compatibile con slot PCIe a 4, 8 e 16 percorsi, garantendo così la massima flessibilità di installazione su diverse piattaforme hardware. Il firmware è integrato nel driver e aggiornabile via software, il che significa che la scheda può ricevere miglioramenti funzionali senza interventi fisici. La temperatura operativa è compresa tra 5°C e 40°C, con stoccaggio tra -20°C e 45°C e umidità operativa fino al 90% senza condensazione, parametri adeguati agli ambienti di studio e sala montaggio.

La certificazione FCC, CE e C-Tick attesta la conformità agli standard internazionali di compatibilità elettromagnetica, un requisito fondamentale per lutilizzo in ambienti broadcast professionali dove la coesistenza con altri apparati sensibili è la norma.

Prestazioni e funzionalità

La DeckLink Studio 4K gestisce lacquisizione e la riproduzione video in 10 bit su tutti i formati principali: SD (525i59.94 NTSC, 625i50 PAL), HD (720p e 1080p/i nelle varianti 50, 59.94 e 60 Hz), 2K DCI e Ultra HD/4K fino a 2160p. Il campionamento colore supportato è 4:2:2 e 4:4:4 in SDI (con 4K limitato a 4:2:2), mentre lHDMI gestisce 4:4:4, 4:2:2 e 4:2:0, con precisione colore a 10 bit RGB HD e YUV HD/4K. Questo livello di fedeltà cromatica è essenziale per il color grading professionale e per il broadcast in alta definizione.

Sul fronte della connettività video, la scheda dispone di 2 porte 6G-SDI (1 ingresso e 1 uscita) che supportano SD, HD, 2K e 4K su un singolo cavo coassiale, eliminando la necessità di cablaggio multiplo. Linterfaccia HDMI 1.4b con 2 porte (1 ingresso e 1 uscita) supporta risoluzioni fino a 4K pixel per pixel e trasporta fino a 8 canali audio integrati. Le connessioni analogiche includono 1 ingresso/uscita a componenti YUV su 3 BNC, 1 composito e 1 S-Video, rendendo la scheda compatibile con apparati legacy ancora diffusi in molti studi di produzione.

Il sistema audio è altrettanto articolato: 4 canali di audio analogico bilanciato tramite jack da 6,35 mm, con i canali 3 e 4 commutabili in AES/EBU. I canali AES/EBU ammontano a 2 in ingresso e 2 in uscita, espandibili fino a 6 canali totali in uscita. In SDI, la scheda gestisce 16 canali audio integrati in HD/2K/4K e 8 canali in SD. Il consumo energetico è di 22 W, un valore contenuto per una scheda con questo livello di funzionalità.

La porta RS-422 compatibile Sony consente il controllo diretto dei deck professionali, mentre lingresso di sincronizzazione accetta sia tri-sync che black burst, fondamentale per lintegrazione in regie broadcast con segnale di riferimento centralizzato. La conversione hardware in tempo reale per risoluzioni inferiori è integrata, così come il supporto software per cross conversion HD/SD. La compatibilità con codec come Apple ProRes, DNxHR, DNxHD, XDCAM, AVCHD, DPX e non compresso 4:2:2 e 4:4:4 copre lintero spettro dei flussi di lavoro professionali.

Esperienza duso e vantaggi

Per un operatore di post-produzione o un tecnico broadcast, la DeckLink Studio 4K semplifica concretamente il flusso di lavoro quotidiano. La compatibilità con slot PCIe a 4, 8 e 16 percorsi significa che la scheda si installa senza problemi nella maggior parte delle workstation professionali già in uso, senza richiedere aggiornamenti hardware aggiuntivi. Una volta installata, il firmware aggiornabile via software garantisce che la scheda rimanga al passo con le evoluzioni dei formati e dei driver, riducendo i costi di manutenzione nel tempo.

La gestione di 16 canali audio SDI integrati in HD/2K/4K consente di lavorare con produzioni audio complesse senza ricorrere a schede audio aggiuntive, mantenendo il segnale in dominio digitale dallacquisizione alla consegna. Il supporto al keyer in SD e allhardware di conversione per risoluzioni inferiori permette di gestire in tempo reale operazioni che altrimenti richiederebbero software dedicato o hardware esterno, con un risparmio diretto in termini di tempo di rendering e risorse di sistema.

Il software incluso — Media Express, Disk Speed Test, LiveKey e le utilità Blackmagic Desktop Video — copre le esigenze operative più comuni senza costi aggiuntivi: Media Express gestisce lacquisizione e la riproduzione, Disk Speed Test verifica che il sistema di storage sia adeguato ai flussi video non compressi, LiveKey abilita il keying in tempo reale. La compatibilità con i principali NLE e strumenti creativi — DaVinci Resolve, Final Cut Pro X, Adobe Premiere Pro CC, Avid Media Composer — significa che la scheda si integra nel flusso di lavoro esistente senza richiedere modifiche al software già in uso.

Il supporto a Windows 7 e versioni successive, Mac OS X 10.8 Mountain Lion e Mavericks, e Linux garantisce la massima flessibilità di piattaforma. La temperatura operativa fino a 40°C e il consumo di soli 22 W assicurano un funzionamento stabile anche in sessioni di lavoro prolungate, senza incidere significativamente sul bilancio termico della workstation.
